Wien effect in interfacial water dissociation through proton-permeable graphene electrodes

質(zhì)子滲透性石墨烯電極界面水分子的維恩效應(yīng)解離

來(lái)源：Nature Communications, Volume 13,2022, Article number: 5776

《自然·通訊》第13卷，2022年，文章編號(hào)5776



摘要核心內(nèi)容



本研究首次在質(zhì)子滲透性石墨烯電極界面觀測(cè)到強(qiáng)電場(chǎng)（>10? V/m）對(duì)水分子解離（H?O ? H? + OH?）的維恩效應(yīng)（Wien effect）。通過(guò)調(diào)控電解質(zhì)pH（7-13）誘導(dǎo)石墨烯界面電場(chǎng)變化，結(jié)合原位拉曼光譜監(jiān)測(cè)界面電場(chǎng)強(qiáng)度，發(fā)現(xiàn)質(zhì)子電流隨電場(chǎng)強(qiáng)度指數(shù)增長(zhǎng)，定量符合昂薩格（Onsager）理論。石墨烯的單原子層選擇性質(zhì)子滲透特性有效分離解離產(chǎn)物（H?與OH?），抑制復(fù)合反應(yīng)，從而實(shí)現(xiàn)對(duì)界面水分子解離本征動(dòng)力學(xué)的直接測(cè)量。法拉第效率實(shí)驗(yàn)證實(shí)水解離產(chǎn)物H?與O?的生成符合2:1化學(xué)計(jì)量比（效率100%）。



研究目的



1. 驗(yàn)證強(qiáng)電場(chǎng)能否在分子界面加速水分子解離（維恩效應(yīng)）

2. 開(kāi)發(fā)石墨烯電極技術(shù)以直接測(cè)量界面水解離的質(zhì)子電流

3. 建立界面電場(chǎng)強(qiáng)度與水解離速率的定量關(guān)系



研究思路



1. 器件設(shè)計(jì)：

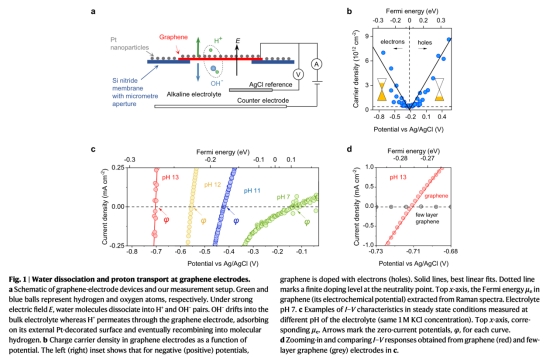

   ? 采用微孔懸浮單層石墨烯電極（直徑2μm），外側(cè)修飾Pt納米顆粒催化質(zhì)子還原（圖1a）



   ? 內(nèi)側(cè)接觸高pH（7-13）的1M KCl電解液，確保質(zhì)子僅來(lái)源于水解離





2. 電場(chǎng)表征：

   ? 通過(guò)原位拉曼光譜測(cè)量石墨烯G峰位移→計(jì)算費(fèi)米能級(jí)（μ?）→推導(dǎo)載流子密度（n）→計(jì)算界面電場(chǎng)E=ne/ε（ε為擬合參數(shù)）





3. 水解離動(dòng)力學(xué)：

   ? 測(cè)量穩(wěn)態(tài)I-V曲線→提取零電流電位（φ）和質(zhì)子電導(dǎo)（G_H）



   ? 建立G_H與電場(chǎng)強(qiáng)度E的關(guān)系，對(duì)比昂薩格模型



4. 反應(yīng)驗(yàn)證：

   ? 質(zhì)譜直接檢測(cè)H?通量→驗(yàn)證法拉第效率（Φ_H? = I/2F）



   ? Unisense氧微傳感器檢測(cè)O?通量→驗(yàn)證Φ_O? = I/4F







測(cè)量數(shù)據(jù)及研究意義

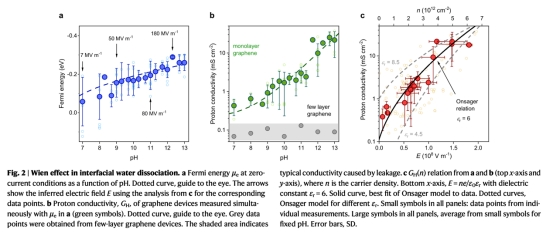

1. 界面電場(chǎng)強(qiáng)度（圖2a）



   ? 數(shù)據(jù)：pH從7升至13時(shí)，費(fèi)米能級(jí)μ?從-0.1 eV增至-0.7 eV，對(duì)應(yīng)電場(chǎng)E從10? V/m增至2×10? V/m（ε?=6）



   ? 意義：首次實(shí)現(xiàn)水分子解離界面電場(chǎng)的原位定量監(jiān)測(cè)，揭示pH通過(guò)調(diào)控石墨烯費(fèi)米能級(jí)間接控制電場(chǎng)強(qiáng)度



2. 質(zhì)子電導(dǎo)與電場(chǎng)關(guān)系（圖2b-c）

   ? 數(shù)據(jù)：G_H隨pH（即E）指數(shù)增長(zhǎng)（pH=7時(shí)0.01 mS/cm2 → pH=13時(shí)1 mS/cm2），符合昂薩格模型（擬合ε?=6）



   ? 意義：證實(shí)維恩效應(yīng)在單分子層界面存在，強(qiáng)電場(chǎng)通過(guò)降低水解離能壘加速質(zhì)子生成

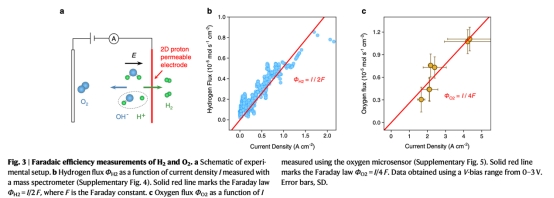

3. 法拉第效率（圖3b-c）



   ? 數(shù)據(jù)：H?與O?生成速率嚴(yán)格滿足2:1比例（Φ_H? = I/2F, Φ_O? = I/4F），效率100%



   ? 意義：排除副反應(yīng)干擾，證明電流完全源于水解離，驗(yàn)證石墨烯電極的選擇性質(zhì)子滲透性



結(jié)論



1. 強(qiáng)電場(chǎng)（>10? V/m）在石墨烯-水界面顯著加速水解離，質(zhì)子電流隨電場(chǎng)指數(shù)增長(zhǎng)，定量符合昂薩格理論（ε?≈6）

2. 石墨烯的單原子層選擇性質(zhì)子滲透特性是本實(shí)驗(yàn)成功的關(guān)鍵：

   ? 有效分離H?與OH?，抑制復(fù)合反應(yīng)



   ? 提供原位監(jiān)測(cè)界面電場(chǎng)的獨(dú)特平臺(tái)（通過(guò)載流子密度n）



3. 對(duì)比實(shí)驗(yàn)表明：傳統(tǒng)三維電極（如多層石墨烯）無(wú)法觀測(cè)維恩效應(yīng)，因解離產(chǎn)物無(wú)法空間分離



Unisense電極測(cè)量數(shù)據(jù)的核心研究意義



丹麥Unisense氧微傳感器（Clark型微電極）用于直接定量O?生成速率（圖3c），其技術(shù)優(yōu)勢(shì)與科學(xué)價(jià)值如下：

1. 高靈敏度與特異性：

   ? 檢測(cè)限達(dá)nM級(jí)，專一響應(yīng)O?（不干擾OH?等離子），實(shí)時(shí)原位監(jiān)測(cè)電解液O?濃度變化



   ? 補(bǔ)充質(zhì)譜的H?檢測(cè)，完整驗(yàn)證水解離的2:1 (H?:O?) 化學(xué)計(jì)量關(guān)系



2. 反應(yīng)機(jī)理驗(yàn)證：

   ? 直接證實(shí)質(zhì)子電流（I）與O?通量（Φ_O?）滿足Φ_O? = I/4F，排除其他氧源（如空氣泄漏或雜質(zhì)還原）



   ? 結(jié)合質(zhì)譜數(shù)據(jù)，為“水解離→質(zhì)子滲透→H?生成”路徑提供閉環(huán)證據(jù)



3. 技術(shù)不可替代性：

   ? 傳統(tǒng)電化學(xué)方法（如循環(huán)伏安）無(wú)法區(qū)分O?生成與可能的氣體擴(kuò)散干擾



   ? Unisense微傳感器的硅膠膜選擇性透氣特性（僅允許O?擴(kuò)散至傳感陰極）確保信號(hào)僅源于目標(biāo)反應(yīng)



4. 拓展應(yīng)用潛力：

   ? 為界面電催化反應(yīng)（如水分解、CO?還原）的產(chǎn)物通量原位監(jiān)測(cè)提供高精度方案



   ? 適用于微納尺度反應(yīng)體系（如單顆粒催化劑研究），避免宏觀檢測(cè)的空間平均效應(yīng)
