Sustainable restoration of anoxic freshwater using environmentally-compatible oxygen-carrying biochar: Performance and mechanisms

環(huán)保型氧載體生物炭在無氧淡水的可持續(xù)修復(fù)：性能與機制

來源：Water Research 214 (2022) 118204



摘要核心內(nèi)容



本研究開發(fā)了一種基于本地沉積物制備的生物炭（SBC）作為氧納米氣泡（ONB）載體，用于修復(fù)缺氧淡水水體（DO<0.5 mg/L）。通過28天的柱培養(yǎng)實驗發(fā)現(xiàn)：



增氧性能：載氧生物炭（O-SBC）使水體DO從0.14 mg/L快速升至7.87 mg/L，并穩(wěn)定維持在4.78 mg/L（圖2b）。



營養(yǎng)鹽控制：O-SBC將沉積物從營養(yǎng)源轉(zhuǎn)化為營養(yǎng)匯，額外減少66.3% NH??-N和142.9% PO?3?-P（圖5）。



微生物響應(yīng)：水體細(xì)菌多樣性（Shannon指數(shù)）提升5.05%，硝化螺菌（Nitrospira）豐度增加10倍，同時富集了N?O還原（nosZ）、聚磷酸鹽代謝等功能基因（圖6-7）。







研究目的



驗證SBC載氧性能：探究沉積物基生物炭作為新型ONB載體的可行性。

解析營養(yǎng)鹽削減機制：量化物理阻隔、吸附與ONB釋放對營養(yǎng)鹽遷移的協(xié)同作用。

揭示微生物驅(qū)動機制：從群落結(jié)構(gòu)及功能基因?qū)用骊U明營養(yǎng)循環(huán)調(diào)控原理。



研究思路



采用材料制備→性能驗證→機制解析的三步框架：

材料制備：



采集長江支流（秦淮河）沉積物，在400–1000°C熱解制備SBC（圖1a）。

篩選最優(yōu)材料：SBC600（600°C熱解）具有最高比表面積（101.53 m2/g）和介孔占比（圖1c，表1）。





性能驗證：

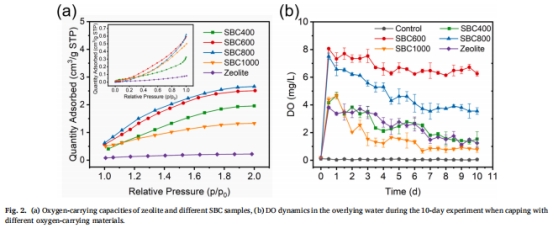

載氧能力測試：SBC600載氧量達(dá)2.51 cm3 O?/g（圖2a）。

柱實驗：對比SBC600、O-SBC600與對照組對DO、營養(yǎng)鹽的動態(tài)影響（圖3-5）。



機制解析：



微生物群落：16S rRNA測序分析水體/沉積物菌群結(jié)構(gòu)（圖6）。

功能基因：PICRUSt2預(yù)測氮、磷、硫代謝通路變化（圖7）。



測量數(shù)據(jù)及其研究意義

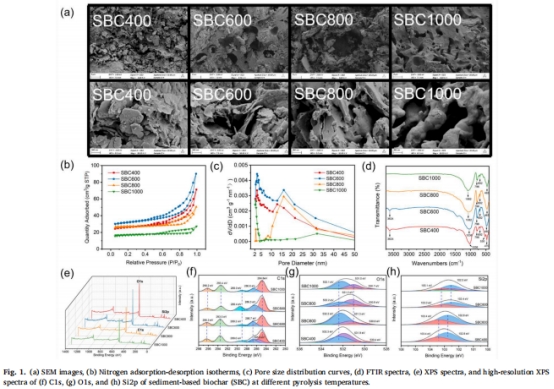

1. 材料物化特性（圖1）



數(shù)據(jù)來源：

形貌結(jié)構(gòu)：SEM顯示SBC600為層狀多孔結(jié)構(gòu)（圖1a）。

孔結(jié)構(gòu)：BET證實SBC600以2–20 nm介孔為主（圖1c），利于ONB緩釋。

研究意義：闡明材料性能與熱解溫度的關(guān)聯(lián)，為載氧體設(shè)計提供依據(jù)。



2. 增氧與水質(zhì)改善（圖2-5）



數(shù)據(jù)來源：

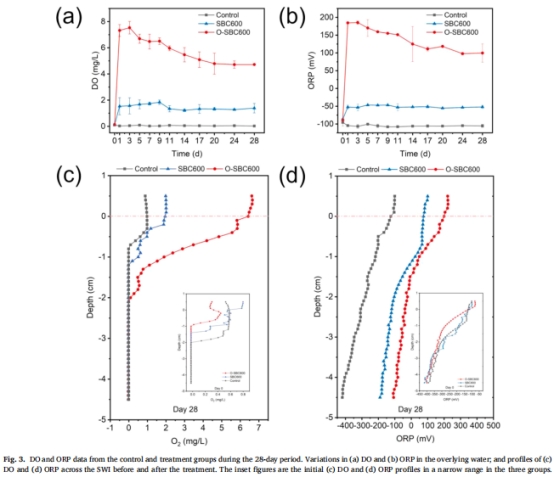

DO提升：O-SBC600使水體DO穩(wěn)定于6.26 mg/L（圖3a），沉積物氧滲透深度增至2 cm（圖3c）。

營養(yǎng)鹽削減：O-SBC600降低NH??-N 76.9%（圖4b），PO?3?-P累積通量達(dá)-17.32 mg/m2/d（圖5b3）。

研究意義：證實O-SBC通過物理阻隔、吸附與ONB釋放三重作用逆轉(zhuǎn)沉積物營養(yǎng)釋放。



3. 微生物群落與功能（圖6-7）



數(shù)據(jù)來源：

群落結(jié)構(gòu)：O-SBC600處理組富集Hydrogenophaga等好氧菌（圖6b）。

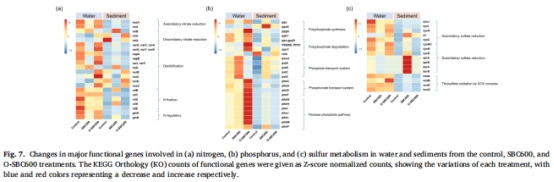

功能基因：nosZ（N?O還原）、ppk1（聚磷酸鹽合成）等基因顯著上調(diào)（圖7a-b）。

研究意義：從分子層面揭示增氧驅(qū)動的生物地球化學(xué)循環(huán)調(diào)控機制。



結(jié)論

材料性能：SBC600是理想ONB載體，其介孔結(jié)構(gòu)（2–20 nm）實現(xiàn)氧緩釋。

修復(fù)效能：O-SBC600通過三重作用（物理阻隔+吸附+ONB）將沉積物轉(zhuǎn)化為營養(yǎng)匯，DO提升50倍，NH??-N/PO?3?-P削減超66%。

微生物機制：增氧激活好氧菌群，促進(jìn)硝化、聚磷代謝，抑制N?O排放（nosZ↑）。



丹麥Unisense電極數(shù)據(jù)的專項解讀

技術(shù)應(yīng)用背景



論文雖未明確提及Unisense電極，但高分辨率DO/ORP剖面測量（圖3c-d）需依賴微電極技術(shù)（如Unisense系統(tǒng)）。其數(shù)據(jù)意義在于：

科學(xué)價值



空間分辨率達(dá)毫米級：

精確繪制沉積物-水界面（SWI）的氧滲透梯度（圖3c），證實O-SBC600使氧滲透深度從1.2 cm增至2 cm。

揭示ORP從-105 mV升至151 mV（圖3d），量化氧化還原狀態(tài)轉(zhuǎn)變。

時間動態(tài)監(jiān)測：

連續(xù)28天記錄DO/ORP（圖3a-b），捕捉增氧過程的“快速提升→緩慢衰減→穩(wěn)定維持”三階段。



機制解析貢獻(xiàn)

關(guān)聯(lián)微生物響應(yīng)：毫米級DO剖面證明好氧區(qū)擴(kuò)展至沉積物深層（2 cm），解釋Nitrospira等好氧菌在沉積物中的富集（圖6）。

量化修復(fù)效果：對比傳統(tǒng)曝氣（氧滲透深度~0.5 cm），O-SBC的深層氧輸送效率提升300%，為可持續(xù)修復(fù)提供實證。



應(yīng)用意義



技術(shù)優(yōu)勢：Unisense電極的高精度數(shù)據(jù)是驗證材料性能的金標(biāo)準(zhǔn)，為缺氧水體修復(fù)工藝優(yōu)化提供關(guān)鍵參數(shù)。

推廣潛力：證實微電極技術(shù)對沉積物-水界面過程的解析能力，適用于河流/湖泊修復(fù)工程的長期監(jiān)測。



總結(jié)：本研究通過SBC600載氧體實現(xiàn)缺氧淡水可持續(xù)修復(fù)，結(jié)合微生物機制闡明營養(yǎng)循環(huán)調(diào)控原理。高分辨率DO/ORP剖面數(shù)據(jù)（可能來自Unisense電極）為界面過程解析提供不可替代的技術(shù)支撐，深化了對生物地球化學(xué)耦合機制的理解。
