標(biāo)題：Novel Insights into the Impact of Nano-Biochar on Composition and Structural Transformation of Mineral/Nano-Biochar Heteroaggregates in the Presence of Root Exudates

納米生物炭在根系分泌物存在下對(duì)礦物納米生物炭異聚集體的組成和結(jié)構(gòu)轉(zhuǎn)化的新見(jiàn)解

來(lái)源：Environmental Science & Technology, 2022, 56, 9816-9825. doi:10.1021/acs.est.2c02127



摘要內(nèi)容

摘要揭示了納米生物炭（nano-BC）通過(guò)促進(jìn)鐵氧化物（如水鐵礦，F(xiàn)h）的相變（phase transformation），調(diào)控礦物/納米生物炭異質(zhì)聚集體（heteroaggregates）的結(jié)構(gòu)與組成。研究表明，與天然有機(jī)質(zhì)（NOM）的保護(hù)作用不同，nano-BC在根分泌物（含低分子量有機(jī)酸，LMWOAs）存在下，通過(guò)醌/氫醌（(hydro)quinone）的可逆氧化還原反應(yīng)和電子傳遞，加速Fh向針鐵礦（goethite, Goe）的轉(zhuǎn)化。異質(zhì)聚集體呈現(xiàn)核-殼結(jié)構(gòu)，緊密內(nèi)層nano-BC主導(dǎo)相變過(guò)程，而松散外層易受根分泌物解離。nano-BC的氧化官能團(tuán)（而非多環(huán)芳烴結(jié)構(gòu)）是驅(qū)動(dòng)相變的關(guān)鍵。這一發(fā)現(xiàn)對(duì)水生和土壤系統(tǒng)中碳-鐵生物地球化學(xué)循環(huán)具有重要啟示。



研究目的

研究旨在闡明：

1. 異質(zhì)聚集體結(jié)構(gòu)動(dòng)態(tài)：量化根分泌物對(duì)nano-BC/鐵礦物（Fh或Goe）異質(zhì)聚集體解離的影響；

2. 相變機(jī)制：揭示nano-BC如何促進(jìn)Fh向Goe的相變，區(qū)分直接氧化與電子傳遞的貢獻(xiàn)；

3. 組分調(diào)控作用：明確nano-BC的氧化官能團(tuán)與多環(huán)芳烴結(jié)構(gòu)在相變中的相對(duì)重要性；

4. 環(huán)境意義：評(píng)估異質(zhì)聚集體解離與相變對(duì)元素循環(huán)的影響。



研究思路

研究采用多尺度實(shí)驗(yàn)策略：

1. 材料制備與表征：熱解木材（550°C）制備nano-BC，改性樣品（氧化、石墨化、脫礦化）對(duì)比官能團(tuán)與結(jié)構(gòu)作用；合成Fh與商業(yè)Goe。

2. 異質(zhì)聚集體形成與解離：通過(guò)動(dòng)態(tài)光散射（DLS）監(jiān)測(cè)nano-BC與Fh/Goe的異質(zhì)聚集動(dòng)力學(xué)，分析根分泌物（含66.8%檸檬酸）誘導(dǎo)的解離。

3. 相變實(shí)驗(yàn)：在厭氧條件（丹麥Unisense OX-N微電極控制O?<2 ppm）下，定量Fe(II)催化Fh相變，結(jié)合XRD、STEM、比表面積（SSA）分析相變程度。

4. 機(jī)制驗(yàn)證：對(duì)比改性nano-BC（氧化/石墨化）對(duì)相變的貢獻(xiàn)，通過(guò)電化學(xué)分析和吸附實(shí)驗(yàn)驗(yàn)證電子傳遞路徑。



測(cè)量的數(shù)據(jù)及其研究意義

研究測(cè)量了多維度數(shù)據(jù)，每項(xiàng)數(shù)據(jù)均來(lái)自文檔中的圖表，其研究意義如下：

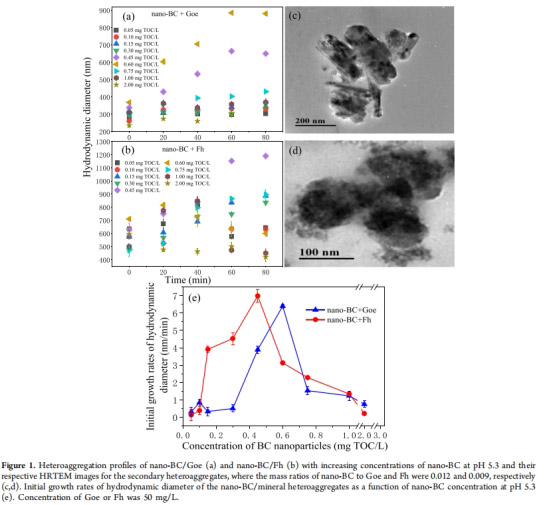

異質(zhì)聚集動(dòng)力學(xué)（圖1a-b,e）：nano-BC濃度臨界值（Cc=0.6 mg TOC/L for Goe；0.45 mg TOC/L for Fh）決定異質(zhì)聚集體尺寸（Dh）。低于Cc時(shí)靜電吸引形成大聚集體，高于Cc時(shí)電荷反轉(zhuǎn)抑制聚集。意義在于闡明nano-BC濃度依賴的聚集行為，為預(yù)測(cè)環(huán)境遷移提供參數(shù)。

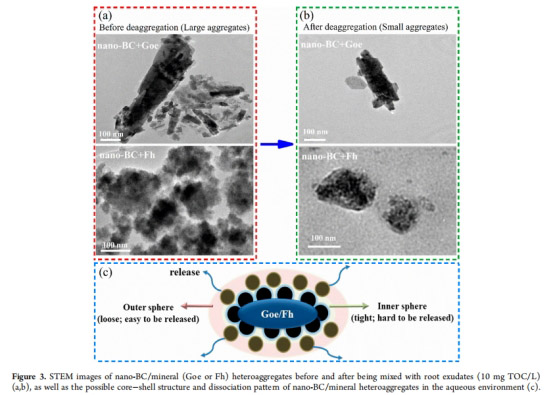

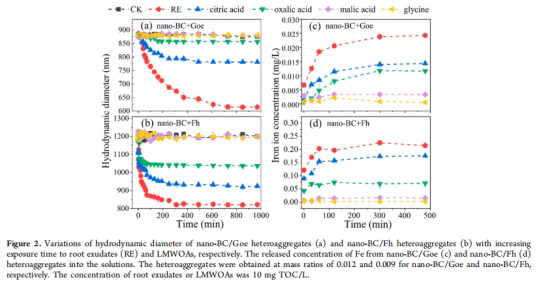

根分泌物誘導(dǎo)解離（圖2a-b）：根分泌物使異質(zhì)聚集體Dh降低30%（Goe:615 nm→430 nm；Fh:820 nm→580 nm），檸檬酸>草酸>蘋(píng)果酸。意義在于證實(shí)根分泌物通過(guò)競(jìng)爭(zhēng)吸附解離松散外層nano-BC，但緊密內(nèi)層保留（圖3c），影響聚集體穩(wěn)定性。



Fe釋放動(dòng)態(tài)（圖2c-d）：根分泌物促進(jìn)Fe從Fh異質(zhì)聚集體釋放（0.225 mg/L），比純Fh（0.149 mg/L）高51%。意義表明nano-BC加速Fh溶解，為相變提供Fe源。



Fh相變速率（圖4a-b）：nano-BC/根分泌物混合體系使Fh相變速率常數(shù)（k=0.014 h?1）比對(duì)照（無(wú)添加，k=0.007 h?1）提高2倍。意義在于驗(yàn)證nano-BC與根分泌物的協(xié)同效應(yīng)，打破“NOM保護(hù)Fh”的傳統(tǒng)認(rèn)知。



SSA與礦物相變關(guān)聯(lián)（圖4c）：相變過(guò)程中Fh的SSA下降（如混合體系從200→50 m2/g），與XRD/STEM觀測(cè)的Fh→Goe轉(zhuǎn)化一致（圖4d）。意義在于建立SSA作為相變程度指標(biāo)。

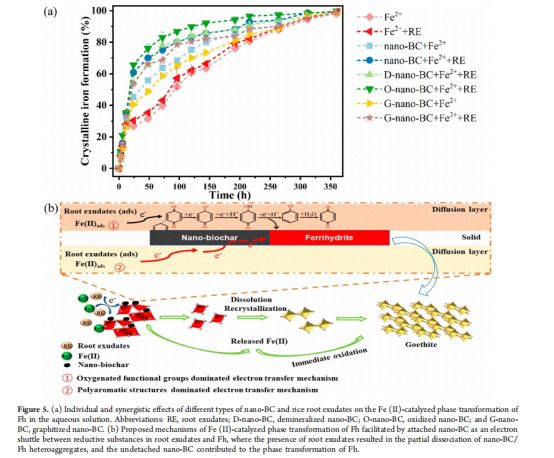

氧化官能團(tuán)主導(dǎo)作用（圖5a）：氧化改性nano-BC（O-nano-BC）相變促進(jìn)率（83%）高于石墨化（G-nano-BC, 75%），電化學(xué)分析顯示其電子接受容量（EAC=2.38 mmol e?/g）最高。意義在于證明醌/氫醌氧化還原循環(huán)是核心機(jī)制，非多環(huán)芳烴結(jié)構(gòu)。



丹麥Unisense微電極測(cè)量數(shù)據(jù)的詳細(xì)解讀

研究使用丹麥Unisense OX-N微電極（O?微傳感器）控制厭氧反應(yīng)體系（pH 7.0），其核心研究意義如下：

嚴(yán)格厭氧環(huán)境保障：微電極實(shí)時(shí)監(jiān)測(cè)溶解氧（檢出限<2 ppm），確保實(shí)驗(yàn)體系嚴(yán)格厭氧（正文Methods）。這一條件對(duì)Fe(II)催化Fh相變至關(guān)重要——有氧條件下Fe(II)迅速氧化，相變機(jī)制失效。微電極的高精度（±0.1 kPa）排除O?干擾，保證相變動(dòng)力學(xué)的可靠性（圖4b）。



機(jī)制研究的基石：在厭氧基礎(chǔ)上，微電極數(shù)據(jù)間接支持“nano-BC介導(dǎo)電子傳遞”的假設(shè)。例如，nano-BC/根分泌物混合體系相變速率提升（圖4b），需歸因于醌/氫醌循環(huán)（而非O?氧化），微電極數(shù)據(jù)排除了O?參與的可能性。



技術(shù)必要性：相較于傳統(tǒng)除氧方法（如N?鼓泡），Unisense微電極提供原位、實(shí)時(shí)O?監(jiān)測(cè)，避免取樣擾動(dòng)，尤其適用于長(zhǎng)時(shí)間相變實(shí)驗(yàn)（>360小時(shí)）。



結(jié)論

研究得出以下核心結(jié)論：

1. 異質(zhì)聚集體動(dòng)態(tài)：nano-BC/鐵礦物異質(zhì)聚集體呈核-殼結(jié)構(gòu)（圖3c），根分泌物解離松散外層（降低Dh 30%），但緊密內(nèi)層nano-BC保留，主導(dǎo)相變過(guò)程。

2. 相變機(jī)制：nano-BC通過(guò)醌/氫醌可逆氧化還原循環(huán)（非多環(huán)芳烴）加速Fh→Goe相變（圖5b）。根分泌物（如檸檬酸）提供電子，經(jīng)nano-BC傳遞至Fh，協(xié)同提升相變速率2倍（k=0.014 h?1）。

3. 環(huán)境意義：異質(zhì)聚集體在遷移中部分解離，殘留nano-BC促進(jìn)無(wú)定形Fh向結(jié)晶態(tài)Goe轉(zhuǎn)化，可能增強(qiáng)碳封存（因Goe對(duì)有機(jī)碳吸附更強(qiáng)），并影響水生系統(tǒng)Fe/C循環(huán)。
