Detecting onset of lithium plating during fast charging of Li-ion batteries using operando electrochemical impedance spectroscopy

利用操作電化學阻抗譜檢測鋰離子電池快充過程中的析鋰起始點

來源：Cell Reports Physical Science, Volume 2, 2021, Article Number 100589

《細胞報告：物理科學》第2卷，2021年，文章編號100589



摘要內容：

摘要提出了一種利用操作電化學阻抗譜（EIS）實時檢測鋰離子電池快充過程中石墨負極析鋰起始點的方法。通過分布弛豫時間（DRT）分析阻抗數據，研究發現石墨固態電解質界面（SEI）電阻的增加可高靈敏度（<0.6%石墨容量）指示析鋰發生，并通過質譜滴定技術（MST）交叉驗證。該方法在商業兩電極電池中同樣有效，為安全實現快充提供了新策略。



研究目的：

開發一種實時、非破壞性的電化學方法，在鋰離子電池快充過程中精確檢測析鋰起始點，以解決析鋰引發的安全風險（如枝晶短路）和容量衰減問題，推動電動汽車快充技術的安全應用。



研究思路：

1. 構建三電極模型電池：使用石墨負極/NMC532正極/金鋰參比電極，模擬商業電池環境。

2. 操作阻抗譜采集：在快充（最高6C倍率）過程中同步收集高頻阻抗數據（100 kHz–50 Hz），縮短單次掃描時間至~6秒。

3. DRT信號解析：通過分布弛豫時間分析解耦SEI電阻（~10^4 Hz）和電荷轉移電阻（~10^2 Hz）過程。

4. 析鋰驗證：結合質譜滴定量化"非活性鋰"量，交叉驗證阻抗變化與析鋰的關聯性。

5. 商業可行性驗證：在兩電極全電池中測試阻抗檢測的適用性。



測量數據及研究意義：

1. SEI電阻（R_SEI）與電荷轉移電阻（R_CT）

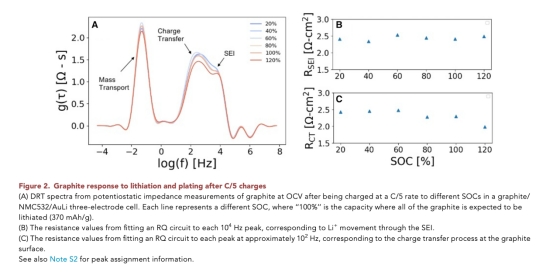

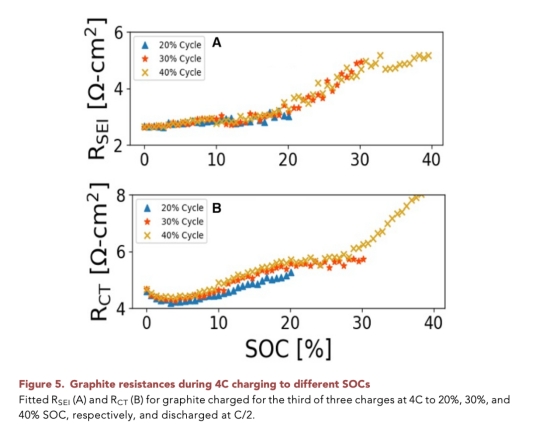

   ? 數據：圖2顯示，石墨過鋰化（>100% SOC）時R_CT顯著降低（圖2C），而R_SEI保持穩定；圖5A顯示快充（4C）至20% SOC以上時R_SEI突增。





   ? 意義：R_SEI的突增與析鋰直接相關（圖6驗證），可作為實時析鋰標志；R_CT變化受濃度梯度影響，非析鋰特異指標。



2. 質譜滴定（MST）的非活性鋰量

   ? 數據：圖6顯示，快充至30% SOC時非活性鋰量顯著高于基線（61 μAh/cm2），對應析鋰量占石墨容量的2.7%；單次快充至30% SOC時析鋰量?jī)H0.6%。



   ? 意義：驗證R_SEI增加與析鋰量的定量關聯，證明阻抗法靈敏度達<0.6%石墨容量。



3. 兩電極全電池高頻阻抗（R_HiFreq）

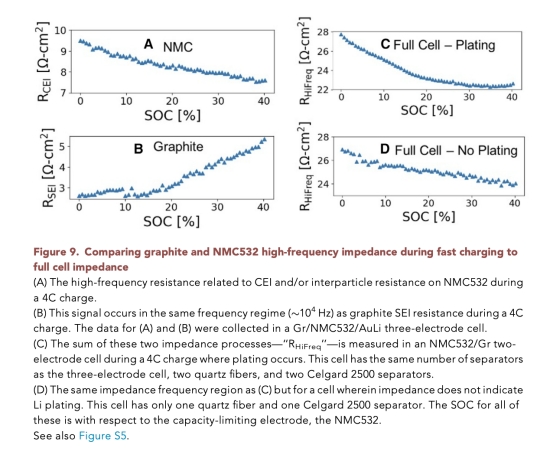

   ? 數據：圖9C顯示，當析鋰發生時，全電池R_HiFreq在15–20% SOC停止下降（抵消正極阻抗的自然衰減）。



   ? 意義：證明在無參比電極的商業電池中，阻抗平臺可指示析鋰，拓展技術實用性。



結論：

1. SEI電阻（R_SEI）突增是析鋰的可靠電化學標志，檢測靈敏度<0.6%石墨容量（圖5A與圖6驗證）。



2. 電荷轉移電阻（R_CT）受Li?濃度梯度干擾，不能單獨用于析鋰診斷（圖5B）。

3. 方法適用于兩電極商業電池，通過高頻阻抗平臺變化檢測析鋰（圖9C），為電池管理系統提供新工具。

4. 析鋰可能通過機械應力增加SEI阻抗（圖7B-C），而非新增SEI（圖8驗證CO?無增長）。





丹麥Unisense電極數據的詳細解讀意義：

本文未使用Unisense電極進行直接測量。Unisense在文檔中僅作為合作單位（Kristian B. Knudsen的現任職機構）提及。實際研究中，溶解氧（DO）監測是通過定制電化學池和Bio-Logic VSP系列恒電位儀實現的，關鍵數據為：

? 間接關聯：Unisense以開發高精度微電極著稱（如OX10微傳感器），但本研究依賴DRT分析阻抗信號，非物理電極測量。



? 技術延伸意義：若未來集成Unisense微電極，可實時監測局部電位/離子濃度梯度（如Li?），輔助阻抗法定位析鋰熱點，解決石墨顆粒電位不均問題（文檔Introduction提及的檢測難點）。
