Low-power microelectronics embedded in live jellyfish enhance propulsion

嵌入活水母中的低功耗微電子器件增強了推進力

來源： Xu and Dabiri, Sci. Adv. 2020; 6 : eaaz3194 29 January 2020



摘要核心發現



本研究開發了一種生物混合機器人，通過在活體水母（Aurelia aurita）體內植入微型電子控制器（圖1），實現對其游動的外部控制：



游速提升：外部電刺激使水母游速最高提升2.8倍（圖3B），代謝消耗僅增加2倍，外部功耗僅10mW。



能效突破：系統能效比現有水生機器人高10-1000倍（圖4），為深海監測提供新方案。



生物學意義：首次揭示水母存在隱藏的游動潛力（高頻收縮能力），挑戰了對其生理極限的傳統認知。



研究目的



1.工程目標：



解決軟體機器人驅動效率低、續航短的問題，利用水母天然的高推進效率（低運輸成本COT）。

2.科學目標：



通過外部控制探索水母游動的生理極限，驗證“提高收縮頻率可提升游速”的假說（圖6）。



研究思路

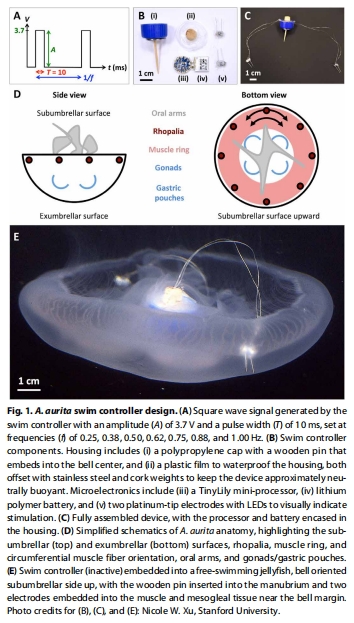

1. 生物-電子融合設計（圖1）





控制器：微型處理器（TinyLily） + 鋰電池（10mAh） + 鉑電極，總重<2g，中性浮力設計。



植入方式：電極插入傘蓋下肌肉組織（圖1E），通過電脈沖（3.7V, 10ms）驅動肌肉收縮。



2. 實驗驗證







信號驗證：植入標記點追蹤肌肉位移，頻譜分析（SSAS）確認電刺激可精準控制收縮頻率（圖2G）。



游速測試：在1.8m水槽中垂直游動實驗，測量不同刺激頻率（0-1Hz）下的游速（圖3B）。



代謝監測：使用丹麥Unisense微氧電極測量組織內/外氧濃度，計算能量消耗（圖5）。



3. 性能對比





對比仿生機器人（如Robojelly）、AUV的能效（圖4），量化生物混合系統的優勢。



關鍵數據及研究意義

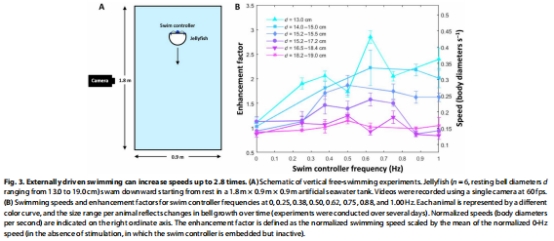

1. 游動性能提升（圖3B）





數據：0.5Hz刺激下，游速達3.8 cm/s（自然狀態1.4 cm/s），提升2.8倍。



意義：證明水母存在超生理頻率的游動潛力，為高性能水下機器人設計提供新思路。

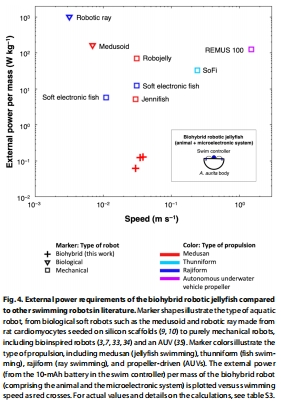

2. 能效優勢（圖4）





數據：系統功耗僅0.12 W/kg（0.88Hz時），比機械水母（如Robojelly的1.5 W/kg）低10倍，比AUV（125 W/kg）低1000倍。



意義：突破軟體機器人能效瓶頸，實現長期無纜作業。



3. 代謝成本（圖5D, 圖6）



數據：游速提升2.8倍時，代謝耗氧量僅增加2倍（COT從0.6 J/m升至1.2 J/m）。



意義：揭示水母肌肉的高能量利用率，反駁“高頻運動必然高耗能”的假設。

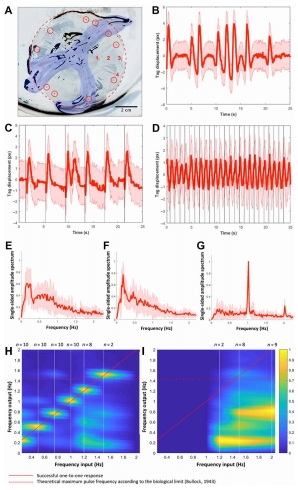

4. 頻率響應極限（圖2H）





數據：肌肉收縮最高響應頻率為1.5Hz（超文獻記錄的1.4Hz生理極限）。



意義：修正水母生物力學模型，為仿生驅動設計提供準確參數。



丹麥Unisense電極數據的獨特價值

技術突破





雙通道測量：同時監測水體溶解氧（圖5A）和組織內氧濃度（圖5B），首次實現活體水母代謝的原位量化。



高時空分辨率：微探針（430μm）精準定位組織氧梯度，避免傳統耗氧儀的群體平均誤差。



關鍵科學發現



1.代謝與游頻的解耦現象（圖5D）：



組織氧耗在0.5Hz達峰值，但水體氧耗穩定，表明高頻游動主要依賴局部肌肉代謝，而非全身性耗氧增長。



解釋游速提升2.8倍僅需2倍代謝增加的原因。

2.能量分配策略（圖6）：

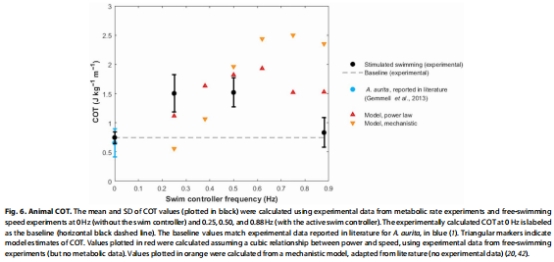

實驗COT（黑點）低于立方功率模型預測（紅線），揭示水母高效的能量捕獲機制（如渦流被動能量回收）。

3.生理健康評估：



0.88Hz刺激下組織氧濃度未顯著下降（圖5C），證明外部控制未引起缺氧應激，保障動物福利。



應用意義





機器人優化：Unisense數據指導微電子功耗（<10mW）與動物代謝的平衡，實現超低功耗運行。



生態研究：提供活體生物代謝實時監測新工具，助力深海生物能效研究。



結論



1.工程突破：生物混合水母機器人實現三倍游速提升、千倍能效優勢，為可持續海洋監測樹立新標桿。

2.科學啟示：水母肌肉具備超生理頻率收縮潛力，且代謝成本可控，顛覆對其游動機理的認知。

3.技術普適性：Unisense電極的應用證明微電子-生物接口在量化生理參數中的不可替代性。



未來方向：開發非對稱電極實現轉向控制，集成傳感器拓展生態監測功能。
