Revealing the role of kapok fibre as bio-template for In-situ construction of C-doped g-C3N4@C, N co-doped TiO2 core-shell heterojunction photocatalyst and its photocatalytic hydrogen production performance

揭示了木棉纖維作為生物模板在原位構(gòu)建C摻雜g-C3N4@C、N共摻雜TiO2核殼異質(zhì)結(jié)光催化劑中的作用及其光催化制氫性能

來(lái)源：《Applied Surface Science》（2019年，第476卷）



論文總結(jié)

論文通過(guò)生物模板法成功構(gòu)建了C摻雜g-C3N4@C, N共摻雜TiO2核殼異質(zhì)結(jié)光催化劑，并系統(tǒng)評(píng)估了其光催化產(chǎn)氫性能。以下是對(duì)論文的詳細(xì)總結(jié)，結(jié)構(gòu)豐富，涵蓋摘要、研究目的、思路、數(shù)據(jù)測(cè)量、結(jié)論及Unisense電極數(shù)據(jù)解讀。

摘要概括

摘要指出，本研究首次通過(guò)一鍋水熱生物模板法結(jié)合500°C煅燒處理，成功制備了C摻雜g-C3N4（CCN）作為殼層、C, N共摻雜TiO2作為核層的核殼異質(zhì)結(jié)光催化劑。木棉纖維（kapok fibre）作為生物模板，在形成核殼結(jié)構(gòu)時(shí)實(shí)現(xiàn)了CCN和TiO2的原位C摻雜；同時(shí)，尿素作為g-C3N4前體還促進(jìn)了TiO2中的C和N摻雜。通過(guò)調(diào)控TiO2前體濃度，研究了核殼納米結(jié)構(gòu)的演化及其對(duì)催化性能的影響。表征結(jié)果顯示，該異質(zhì)結(jié)光催化劑顯著提高了光生電子-空穴分離效率（通過(guò)光電流和光致發(fā)光分析證實(shí)），其中CCN/T-1.5樣品在甲醇水溶液中的產(chǎn)氫率最高（625.5 μmol h?1 g?1）。核殼結(jié)構(gòu)的緊密異質(zhì)結(jié)形成是提升可見(jiàn)光催化性能的關(guān)鍵。

研究目的

本研究旨在解決以下核心問(wèn)題：



開(kāi)發(fā)一種高效、環(huán)保的可見(jiàn)光驅(qū)動(dòng)異質(zhì)結(jié)光催化劑，通過(guò)生物模板法實(shí)現(xiàn)原位摻雜和核殼結(jié)構(gòu)構(gòu)建，以增強(qiáng)光吸收能力和電荷分離效率。

闡明木棉纖維作為生物模板在調(diào)控CCN和TiO2生長(zhǎng)中的作用，以及TiO2前體濃度對(duì)核殼納米結(jié)構(gòu)演化的影響。



評(píng)估催化劑的可見(jiàn)光催化產(chǎn)氫性能，為太陽(yáng)能燃料生產(chǎn)提供新策略。



研究思路

研究采用多步驟實(shí)驗(yàn)設(shè)計(jì)：



催化劑合成：以木棉纖維為生物模板，尿素為g-C3N4前體，鈦酸四丁酯為TiO2前體，通過(guò)水熱反應(yīng)（150°C, 2 h）和煅燒（500°C, 2 h）一鍋法制備系列樣品（CCN/T-0.5至CCN/T-2.0，數(shù)字表示TiO2前體濃度，單位M）。木棉纖維提供C源，尿素貢獻(xiàn)N和C源，實(shí)現(xiàn)原位摻雜。

表征分析：使用XRD、FTIR、XPS、SEM、TEM、TGA、BET、UV-Vis、PL和光電化學(xué)（PEC）測(cè)量等手段，全面分析催化劑的晶體結(jié)構(gòu)、化學(xué)組成、形貌、熱穩(wěn)定性、光學(xué)性質(zhì)及電荷分離行為。

性能測(cè)試：在模擬太陽(yáng)光（AM 1.5, 100 mW cm?2）下，以甲醇為犧牲劑，評(píng)估光催化產(chǎn)氫性能；氫氣產(chǎn)量使用丹麥Unisense氫針微傳感器實(shí)時(shí)監(jiān)測(cè)。



機(jī)制探討：基于表征和性能數(shù)據(jù)，提出核殼結(jié)構(gòu)形成機(jī)制和電荷轉(zhuǎn)移路徑（如II型異質(zhì)結(jié)或直接Z-scheme機(jī)制）。



測(cè)量數(shù)據(jù)及其研究意義

以下列出關(guān)鍵測(cè)量數(shù)據(jù)、其來(lái)源（圖/表編號(hào)）及研究意義：



晶體結(jié)構(gòu)和相分析數(shù)據(jù)（來(lái)源：Fig. 1）



數(shù)據(jù)：XRD圖譜顯示，隨著TiO2前體濃度增加，CCN的（002）峰強(qiáng)度減弱，TiO2的anatase相（2θ=25.4°）和rutile相特征峰出現(xiàn)。



研究意義：證實(shí)了CCN和TiO2異質(zhì)結(jié)的成功構(gòu)建；高TiO2濃度下TiO2結(jié)晶度提高，CCN含量減少，表明前體濃度調(diào)控了核殼結(jié)構(gòu)演化。



分子結(jié)構(gòu)分析數(shù)據(jù)（來(lái)源：Fig. 2）



數(shù)據(jù)：FTIR光譜顯示CCN特征峰（806 cm?1和1200-1650 cm?1）隨TiO2濃度增加而減弱，CCN/T-2.0中CCN峰消失。



研究意義：表明TiO2納米顆粒生長(zhǎng)破壞了CCN結(jié)構(gòu)，驗(yàn)證了核殼形成；O-H峰位移提示CCN與TiO2間強(qiáng)氫鍵相互作用。

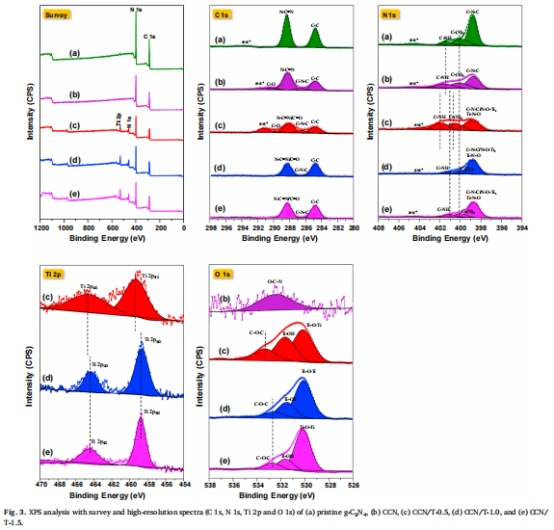

化學(xué)組成分析數(shù)據(jù)（來(lái)源：Fig. 3 和 Table 1）





數(shù)據(jù)：XPS和EDS顯示C、N、Ti、O元素分布；C 1s峰位表明C摻雜成功，N 1s和Ti 2p峰位移證實(shí)C和N interstitial摻雜到TiO2晶格。



研究意義：原位摻雜窄化了帶隙，增強(qiáng)了可見(jiàn)光吸收；元素濃度變化與TiO2前體濃度相關(guān)，支持摻雜可控性。

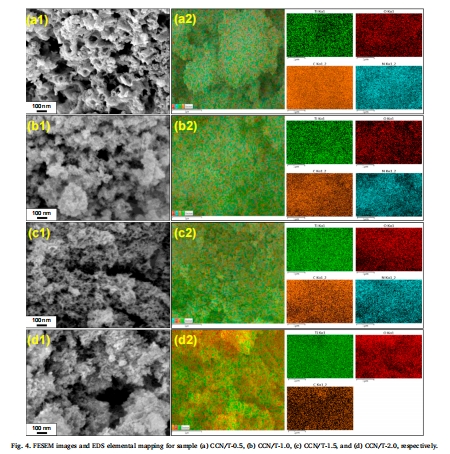

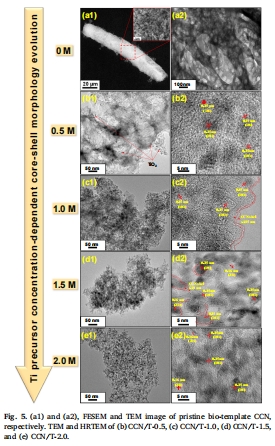

形貌和結(jié)構(gòu)數(shù)據(jù)（來(lái)源：Fig. 4 和 Fig. 5）





數(shù)據(jù)：FESEM和TEM圖像顯示，低TiO2濃度時(shí)CCN主導(dǎo)形貌，高濃度時(shí)出現(xiàn)TiO2納米棒核殼結(jié)構(gòu)（CCN/T-1.5殼厚約1.0 nm）。



研究意義：直接可視化核殼納米結(jié)構(gòu)；核殼界面促進(jìn)電荷分離，是高性能的關(guān)鍵。

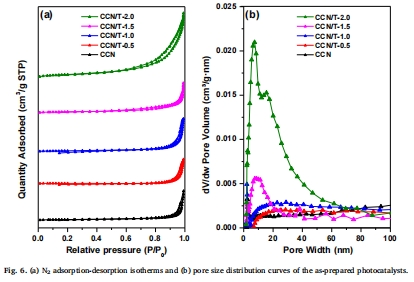

文本性質(zhì)數(shù)據(jù)（來(lái)源：Fig. 6 和 Table 2）





數(shù)據(jù)：BET分析顯示樣品為介孔結(jié)構(gòu)（IV型等溫線），CCN/T-1.5比表面積較高（詳見(jiàn)表2），孔徑隨TiO2濃度增加而減小。



研究意義：高比表面積和孔體積有利于反應(yīng)物吸附；但核殼結(jié)構(gòu)本身（而非單純表面積）是抑制電子-空穴復(fù)合的主因。



熱穩(wěn)定性數(shù)據(jù)（來(lái)源：Fig. 7 和 Table 2）





數(shù)據(jù)：TGA曲線顯示CCN含量隨TiO2濃度增加而減少（CCN/T-1.5為23.1%），CCN/T-2.0中CCN完全消失。



研究意義：證實(shí)TiO2生長(zhǎng)影響CCN穩(wěn)定性；摻雜降低了CCN熱穩(wěn)定性，但核殼結(jié)構(gòu)在高溫下仍保持完整。

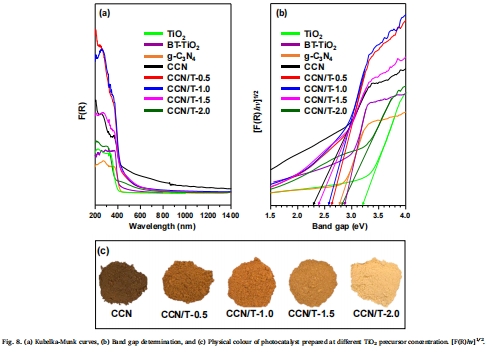

光學(xué)性質(zhì)數(shù)據(jù)（來(lái)源：Fig. 8）



數(shù)據(jù)：UV-Vis漫反射顯示所有樣品可見(jiàn)光吸收增強(qiáng)；帶隙計(jì)算表明CCN/T-1.5帶隙窄至2.38 eV。



研究意義：C和N摻雜有效窄化帶隙，擴(kuò)展光響應(yīng)范圍；CCN殼層起光敏化作用。

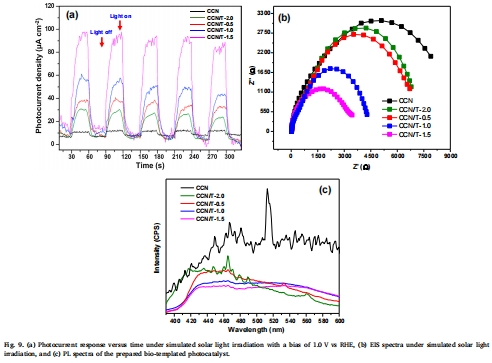

電荷分離行為數(shù)據(jù)（來(lái)源：Fig. 9）



數(shù)據(jù)：光電流響應(yīng)和EIS顯示CCN/T-1.5電荷分離效率最高（光電流最強(qiáng)，阻抗弧半徑最?。?；PL光譜強(qiáng)度最低。



研究意義：核殼異質(zhì)結(jié)有效抑制電子-空穴復(fù)合，提升電荷遷移率，為高性能提供動(dòng)力學(xué)基礎(chǔ)。

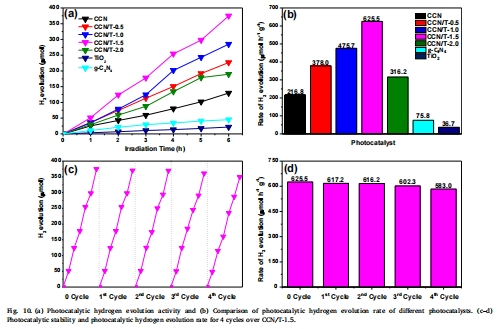

光催化產(chǎn)氫數(shù)據(jù)（來(lái)源：Fig. 10）



數(shù)據(jù)：產(chǎn)氫測(cè)試中CCN/T-1.5速率最高（625.5 μmol h?1 g?1），是純CCN的2.9倍；循環(huán)實(shí)驗(yàn)顯示良好穩(wěn)定性。



研究意義：核殼結(jié)構(gòu)和摻雜協(xié)同提升產(chǎn)氫效率；CCN/T-1.5為最優(yōu)配方，驗(yàn)證了異質(zhì)結(jié)設(shè)計(jì)的有效性。



研究結(jié)論

本研究得出以下核心結(jié)論：



成功通過(guò)生物模板法構(gòu)建了C摻雜g-C3N4@C, N共摻雜TiO2核殼異質(zhì)結(jié)光催化劑，木棉纖維和尿素實(shí)現(xiàn)了原位C和N摻雜，有效窄化帶隙（至2.38 eV）并增強(qiáng)可見(jiàn)光吸收。

TiO2前體濃度調(diào)控核殼結(jié)構(gòu)演化：CCN/T-1.5形成最優(yōu)核殼結(jié)構(gòu)（殼厚約1.0 nm），促進(jìn)界面電荷分離，抑制電子-空穴復(fù)合（光電流和EIS證實(shí)）。

光催化產(chǎn)氫性能顯著提升，CCN/T-1.5產(chǎn)氫率最高（625.5 μmol h?1 g?1），且具良好穩(wěn)定性；電荷轉(zhuǎn)移遵循直接Z-scheme機(jī)制，最大化氧化還原能力。



核殼納米結(jié)構(gòu)是未來(lái)高效可見(jiàn)光催化劑設(shè)計(jì)的關(guān)鍵，生物模板法為綠色合成提供新途徑。



丹麥Unisense電極測(cè)量數(shù)據(jù)的詳細(xì)解讀

在光催化產(chǎn)氫實(shí)驗(yàn)中，氫氣產(chǎn)量使用丹麥Unisense氫針微傳感器（hydrogen needle-microsensor）實(shí)時(shí)監(jiān)測(cè)（實(shí)驗(yàn)部分2.5節(jié)；數(shù)據(jù)見(jiàn)Fig. 10）。其研究意義主要體現(xiàn)在以下方面：



提供高精度、原位氫氣定量數(shù)據(jù)：Unisense微傳感器具有高靈敏度（檢測(cè)限低），可實(shí)時(shí)測(cè)量反應(yīng)體系中氫氣分壓，并通過(guò)微傳感器壓力計(jì)轉(zhuǎn)換為摩爾量。這種原位監(jiān)測(cè)避免了取樣誤差，確保了產(chǎn)氫速率數(shù)據(jù)的可靠性（如CCN/T-1.5的625.5 μmol h?1 g?1）。

驗(yàn)證光催化活性和動(dòng)力學(xué)：通過(guò)每小時(shí)間隔測(cè)量，Unisense數(shù)據(jù)直接捕獲了產(chǎn)氫隨時(shí)間的線性增長(zhǎng)（Fig. 10a），證實(shí)反應(yīng)穩(wěn)態(tài)進(jìn)行，無(wú)催化劑失活。這為評(píng)估催化劑性能提供了動(dòng)態(tài)證據(jù)，支撐了CCN/T-1.5的最佳活性結(jié)論。

支持穩(wěn)定性評(píng)估：循環(huán)實(shí)驗(yàn)中（Fig. 10c-d），Unisense監(jiān)測(cè)顯示產(chǎn)氫率在4周期后無(wú)顯著下降，證明了核殼結(jié)構(gòu)的高穩(wěn)定性。這種長(zhǎng)期可靠性是光催化劑實(shí)際應(yīng)用的關(guān)鍵指標(biāo)。

技術(shù)優(yōu)勢(shì)提升數(shù)據(jù)可信度：相比傳統(tǒng)氣相色譜，Unisense電極無(wú)需復(fù)雜樣品處理，減少擾動(dòng)，提供連續(xù)、實(shí)時(shí)數(shù)據(jù)。這使研究者能精確關(guān)聯(lián)催化劑結(jié)構(gòu)（如核殼厚度）與性能，深化機(jī)制理解。



研究意義延伸：Unisense數(shù)據(jù)不僅驗(yàn)證了本研究的產(chǎn)氫效率，還為后續(xù)優(yōu)化（如摻雜濃度調(diào)控）提供了基準(zhǔn)。其高精度測(cè)量對(duì)于比較不同催化劑（如Table 3中的文獻(xiàn)值）至關(guān)重要，推動(dòng)了光催化產(chǎn)氫領(lǐng)域的標(biāo)準(zhǔn)化。



總之，丹麥Unisense電極數(shù)據(jù)是本研究性能評(píng)估的核心，通過(guò)提供準(zhǔn)確、原位的氫氣監(jiān)測(cè)，確保了光催化產(chǎn)氫結(jié)果的科學(xué)性和可重復(fù)性，為異質(zhì)結(jié)光催化劑的設(shè)計(jì)提供了堅(jiān)實(shí)的數(shù)據(jù)支撐。
