Catalytic H2 Evolution with CoO, Co(OH)2 and CoO(OH) Nanoparticles Generated from a Molecular Polynuclear Co Complex

分子多核Co絡(luò)合物CoO, Co(OH)2和CoO(OH)納米粒子的催化氫氣分解

來(lái)源：Eur. J. Inorg. Chem. 2018, 1499–1505



論文總結(jié)

研究通過(guò)電化學(xué)分解分子多核鈷配合物（Co?Na?(L)?(OH)?(CO?)?(py)???）生成鈷基納米顆粒（NPs），并評(píng)估其在pH 14下電催化水還原產(chǎn)氫（HER）的性能。以下從摘要、研究目的、研究思路、測(cè)量數(shù)據(jù)及意義、結(jié)論等方面進(jìn)行總結(jié)，并詳細(xì)解讀丹麥Unisense電極的應(yīng)用意義。

一、論文摘要

研究開(kāi)發(fā)了一種從分子鈷配合物（1）電化學(xué)分解生成鈷基NPs的方法，用于高效HER。在不同有機(jī)溶劑（MeCN、DCM、MeOH）中，在-1.86 V vs. NHE下電沉積1小時(shí)，生成不同組成的NPs：在MeCN中得到CoO NPs，在DCM或MeOH中得到CoO(OH) NPs。這些NPs在pH 14下能催化產(chǎn)氫，法拉第效率達(dá)96-98%。在MeOH中，CoO(OH) NPs經(jīng)過(guò)2小時(shí)恒電流電解（10 mA cm?2）轉(zhuǎn)化為Co(OH)? NPs，HER活性顯著提升，過(guò)電位（η）從-465 mV降至-246 mV（10 mA cm?2），比電流密度（j?）增至596 mA cm?2（-480 mV）。分子前驅(qū)體生成的NPs更小、更均勻，優(yōu)于簡(jiǎn)單鈷鹽（如CoCl?），突出了分子設(shè)計(jì)在控制NPs尺寸和性能中的優(yōu)勢(shì)。

二、研究目的



開(kāi)發(fā)可控NPs合成方法：利用分子鈷配合物電化學(xué)分解生成尺寸均勻的鈷基NPs，避免傳統(tǒng)方法（如鈷鹽）的團(tuán)聚問(wèn)題。

研究溶劑效應(yīng)：探索不同溶劑（MeCN、DCM、MeOH）對(duì)NPs組成（CoO、CoO(OH)、Co(OH)?）和HER性能的影響。

評(píng)估HER性能與穩(wěn)定性：測(cè)量NPs的過(guò)電位、電流密度、電化學(xué)活性面積（ECSA）和穩(wěn)定性，識(shí)別高效催化劑。

闡明機(jī)制：通過(guò)表征和電化學(xué)分析，理解NPs化學(xué)轉(zhuǎn)變（如CoO(OH) to Co(OH)?）對(duì)活性的提升機(jī)制。



對(duì)比分子前驅(qū)體與簡(jiǎn)單鹽：驗(yàn)證分子前驅(qū)體在生成小尺寸、高活性NPs中的優(yōu)越性。



背景基于鈷基材料是高效HER催化劑，但NPs的尺寸、組成和穩(wěn)定性控制是關(guān)鍵挑戰(zhàn)；分子前驅(qū)體可提供更精確的控制。

三、研究思路

研究采用電化學(xué)分解、表征與性能測(cè)試結(jié)合的方法：



電沉積NPs：將分子鈷配合物1（0.25 mM）在不同溶劑（MeCN、DCM、MeOH）中，于-1.86 V vs. NHE下電解1小時(shí)，在玻碳電極上沉積NPs。

表征：使用SEM和EDX分析NPs形貌和尺寸；XPS分析化學(xué)組成和氧化態(tài)。

電化學(xué)測(cè)試：在pH 14（1 M NaOH）中，通過(guò)旋轉(zhuǎn)圓盤(pán)伏安法（RDV）測(cè)量HER起始過(guò)電位和電流密度；通過(guò)計(jì)時(shí)電位法（CPE）評(píng)估穩(wěn)定性；計(jì)算ECSA和粗糙因子（RF）。

活化實(shí)驗(yàn)：在MeOH中，對(duì)CoO(OH) NPs進(jìn)行2小時(shí)恒電流電解（10 mA cm?2），監(jiān)測(cè)性能變化和組成轉(zhuǎn)變。

對(duì)比實(shí)驗(yàn)：使用CoCl?作為前驅(qū)體進(jìn)行空白實(shí)驗(yàn)，比較NPs尺寸和性能。



機(jī)制分析：結(jié)合XPS和電化學(xué)數(shù)據(jù)，解釋NPs轉(zhuǎn)化和活性變化機(jī)制。



四、測(cè)量數(shù)據(jù)、來(lái)源及研究意義

研究測(cè)量了多維度數(shù)據(jù)，其意義及來(lái)源如下（數(shù)據(jù)均標(biāo)注自原文圖/表）：



NPs尺寸與形貌（數(shù)據(jù)來(lái)自SEM圖像）：



數(shù)據(jù)：分子前驅(qū)體生成的NPs尺寸更小、更均勻：MeCN中52.5±15.7 nm，DCM中37.5±10.1 nm，MeOH中32.0±9.3 nm；CoCl?生成的NPs更大（0.28-0.45 μm）且分散。



研究意義：分子前驅(qū)體提供更好的尺寸控制，增大表面積，增強(qiáng)催化活性；小尺寸NPs有利于質(zhì)量傳輸和活性位點(diǎn)暴露。



化學(xué)組成與氧化態(tài)（數(shù)據(jù)來(lái)自XPS光譜，F(xiàn)ig. 1）：



數(shù)據(jù)：MeCN中NPs顯示Co 2p衛(wèi)星峰（780和796 eV），表明CoII（CoO）；DCM和MeOH中無(wú)衛(wèi)星峰，表明CoIII（CoO(OH)）；活化后MeOH樣品出現(xiàn)衛(wèi)星峰，表明轉(zhuǎn)化為CoII（Co(OH)?）。



研究意義：溶劑影響NPs氧化態(tài)和組成；Co(OH)?的形成與HER活性提升直接相關(guān)，可能因羥基群促進(jìn)質(zhì)子吸附。

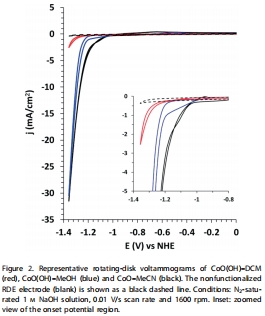

HER性能（數(shù)據(jù)來(lái)自RDV曲線，F(xiàn)ig. 2和Table 1）：





數(shù)據(jù)：起始過(guò)電位（η onset）：MeCN -276 mV，DCM -348 mV，MeOH -321 mV；10 mA cm?2過(guò)電位（η??）：MeCN -435 mV，DCM -504 mV，MeOH -465 mV；活化后MeOH樣品η??降至-246 mV。



研究意義：CoO-MeCN初始活性最高，但穩(wěn)定性差；CoO(OH)-MeOH經(jīng)活化后活性最佳，過(guò)電位低，適用于高效HER。

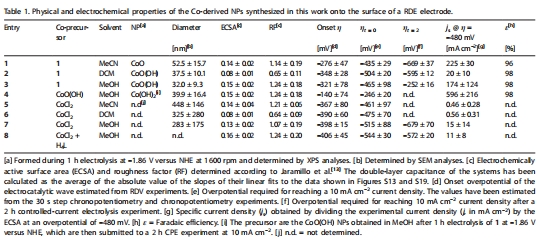

比電流密度與ECSA（數(shù)據(jù)來(lái)自Table 1）：



數(shù)據(jù)：在-480 mV過(guò)電位下，比電流密度（j?）：CoO-MeCN 225 mA cm?2，CoO(OH)-MeOH活化后596 mA cm?2；ECSA值相似（0.08-0.15 mF cm?2），RF值0.65-1.24。



研究意義：活性差異主要源于本征活性而非表面積；Co(OH)?的本征活性最高，表明化學(xué)組成是關(guān)鍵因素。



穩(wěn)定性與活化（數(shù)據(jù)來(lái)自CPE曲線，F(xiàn)ig. 3a）：



數(shù)據(jù)：在MeOH中，2小時(shí)恒電流電解后η??從-465 mV降至-246 mV；MeCN和DCM樣品η增加，活性下降。



研究意義：MeOH的氫鍵能力穩(wěn)定NPs并促進(jìn)Co(OH)?形成，增強(qiáng)穩(wěn)定性；DCM和MeCN中NPs易失活。



法拉第效率（數(shù)據(jù)來(lái)自H2探頭測(cè)量）：



數(shù)據(jù)：所有NPs的法拉第效率為96-98%。



研究意義：高效產(chǎn)氫，副反應(yīng)少，確認(rèn)NPs的選擇性。



五、研究結(jié)論



分子前驅(qū)體優(yōu)勢(shì)：分子鈷配合物電化學(xué)分解生成小尺寸（30-50 nm）、均勻NPs，優(yōu)于CoCl?，提供精確控制。

溶劑關(guān)鍵作用：溶劑決定NPs組成：MeCN產(chǎn)生CoO，DCM/MeOH產(chǎn)生CoO(OH)；MeOH促進(jìn)活化轉(zhuǎn)化為Co(OH)?，提升活性和穩(wěn)定性。

高效HER催化劑：Co(OH)? NPs表現(xiàn)最佳性能，η?? = -246 mV，j? = 596 mA cm?2，法拉第效率98%，優(yōu)于許多報(bào)道的鈷基催化劑。

活化機(jī)制：在MeOH中，恒電流電解使CoO(OH)轉(zhuǎn)化為Co(OH)?，氫鍵穩(wěn)定NPs，增強(qiáng)耐久性；DCM和MeCN中NPs失活。



應(yīng)用前景：分子前驅(qū)體策略可用于設(shè)計(jì)高效、穩(wěn)定HER催化劑，推動(dòng)可持續(xù)氫能發(fā)展。



六、詳細(xì)解讀使用丹麥Unisense電極測(cè)量出來(lái)的數(shù)據(jù)有什么研究意義

丹麥Unisense氫探頭（H? sensor）在本研究中用于測(cè)量電解過(guò)程中的氫氣產(chǎn)生量，計(jì)算法拉第效率（Experimental Section部分）。其研究意義如下：



實(shí)時(shí)原位監(jiān)測(cè)：



技術(shù)描述：Unisense電極提供高靈敏度、實(shí)時(shí)測(cè)量H?分壓，響應(yīng)快，避免離線采樣誤差。

數(shù)據(jù)關(guān)聯(lián)：在法拉第效率測(cè)試中，探頭監(jiān)測(cè)H?積累，與電荷量對(duì)比，計(jì)算效率（96-98%）。



研究意義：直接驗(yàn)證NPs的產(chǎn)氫選擇性和效率，排除其他還原反應(yīng)（如金屬沉積）的干擾，確認(rèn)HER為主導(dǎo)過(guò)程。



驗(yàn)證催化性能：



定量分析：H?產(chǎn)量與電化學(xué)電流結(jié)合，量化產(chǎn)氫速率，支持性能指標(biāo)（如η和j?）的可靠性。



研究意義：提供實(shí)證數(shù)據(jù)，證明NPs的高活性并非來(lái)自假信號(hào)（如電容電流），增強(qiáng)結(jié)果可信度。



支持機(jī)制研究：



穩(wěn)定性評(píng)估：長(zhǎng)期電解中H?產(chǎn)量監(jiān)測(cè)（如2小時(shí)CPE），與性能變化（η降低）關(guān)聯(lián)，確認(rèn)Co(OH)?形成提升活性。



研究意義：高法拉第效率維持表明NPs在活化過(guò)程中保持催化完整性，支持XPS得出的化學(xué)轉(zhuǎn)變機(jī)制。



方法學(xué)優(yōu)勢(shì)：



高精度與可靠性：Unisense電極檢測(cè)限低，適合低濃度H?測(cè)量，確保數(shù)據(jù)準(zhǔn)確；原位測(cè)量避免系統(tǒng)擾動(dòng)。



研究意義：為電催化HER研究提供標(biāo)準(zhǔn)氣體監(jiān)測(cè)工具，尤其適合長(zhǎng)時(shí)間實(shí)驗(yàn)和效率計(jì)算，提升研究質(zhì)量。



總之，Unisense電極不僅是測(cè)量工具，更是驗(yàn)證催化效率和機(jī)制的核心：其實(shí)時(shí)H?數(shù)據(jù)直接證實(shí)了NPs的高效產(chǎn)氫能力、穩(wěn)定性和化學(xué)轉(zhuǎn)變的有效性，為分子前驅(qū)體衍生催化劑的開(kāi)發(fā)提供了關(guān)鍵證據(jù)。這強(qiáng)調(diào)了在電催化研究中集成高精度氣體傳感的重要性，尤其在評(píng)估實(shí)際應(yīng)用潛力時(shí)不可或缺。
