The correlation of the properties of pyrrolidinium-based ionic liquid electrolytes with the discharge-charge performances of rechargeable Li-O2 batteries

吡咯烷基離子液體電解質性能與可充電LieO2電池充放電性能的相關性

來源：Journal of Power Sources 329 (2016) 207-215



論文摘要

本論文系統研究了三類吡咯烷基離子液體（PYR13TFSI、PYR14TFSI和PYR1(2O1)TFSI）作為電解質在鋰氧電池中的應用。通過測量離子液體的基礎性質（如離子電導率、氧溶解度、氧擴散系數）和電化學行為（如循環伏安、阻抗譜），并關聯電池的放電-充電性能（如放電電壓、容量、循環穩定性），發現PYR1(2O1)TFSI電解質電池具有更高的首次放電電壓，而PYR13TFSI和PYR1(2O1)TFSI電池則表現出更高的放電容量和更好的循環穩定性（30次循環后）。理論分析表明，電解質的氧擴散系數和氧溶解度顯著影響電池的放電容量和循環性能，其中氧擴散系數通過促進氧電還原反應和電極內氧濃度分布，對性能提升起關鍵作用。

研究目的

本研究的主要目的包括：



量化離子液體的關鍵性質：精確測量三類吡咯烷基離子液體的離子電導率、氧溶解度、氧擴散系數等物理化學性質。

評估電池性能：通過恒電流放電-充電測試和電化學阻抗譜，分析不同離子液體電解質的鋰氧電池在放電電壓、容量和循環穩定性方面的差異。

建立性質-性能關聯：探索離子液體性質（尤其是氧傳輸特性）與電池放電-充電性能之間的內在聯系，為電解質優化提供理論依據。



比較離子液體與有機電解質：以TEGDME有機電解質為參照，驗證離子液體在提升電池性能方面的優勢。



研究思路

本研究采用“性質測量-性能測試-關聯分析”的系統思路：



電解質制備與性質表征：



制備三種吡咯烷基離子液體（PYR13TFSI、PYR14TFSI、PYR1(2O1)TFSI）并添加LiTFSI鋰鹽（0.6 mol kg?1）。



測量離子電導率、氧溶解度（使用丹麥Unisense氧微電極）、氧擴散系數（通過循環伏安法計算）。



電化學行為分析：



通過循環伏安法（CV）評估氧電還原動力學。



利用電化學阻抗譜（EIS）分析電池界面反應阻力。



電池性能測試：



組裝CR2032型鋰氧電池，進行恒電流放電-充電循環測試（電流密度0.05 mA cm?2），記錄電壓、容量和庫侖效率。



數據關聯與機制闡釋：



將離子液體性質（如氧擴散系數）與電池性能參數（如放電容量）進行統計關聯，結合理論模型（如Tafel方程）解釋機制。



測量數據及其研究意義

研究測量了多類數據，其意義和來源如下（數據均引用自文檔中的圖表和正文）：



離子液體的離子電導率（評估電解質傳導能力）



測量指標：三種離子液體在不同LiTFSI濃度下的離子電導率。

研究意義：圖2a顯示，離子電導率隨LiTFSI濃度增加而線性下降，在0.6 mol kg?1時，PYR1(2O1)TFSI的電導率（1.41 mS cm?1）高于PYR14TFSI（1.14 mS cm?1）。這反映了電解質的內阻水平，高電導率有利于降低電池歐姆過電位，提升放電電壓。



數據來源：圖2a（caption: "Ionic conductivities of PYR13TFSI, PYR14TFSI, and PYR1(2O1)TFSI as a function of LiTFSI molality"）。



氧溶解度（量化反應物可用性）



測量指標：使用丹麥Unisense氧微電極測量的離子液體中氧的飽和溶解度。

研究意義：圖2b表明，PYR14TFSI的氧溶解度最高（1.38 mg L?1），歸因于其較大的自由體積。高氧溶解度增強了電極反應物供應，有助于提高放電容量，但過高溶解度可能加劇副反應。



數據來源：圖2b（caption: "O2-saturated solubilities of PYR13TFSI, PYR14TFSI, and PYR1(2O1)TFSI with LiTFSI additive"）。

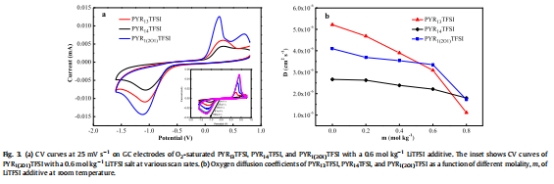

氧擴散系數（關鍵傳輸參數）



測量指標：通過CV峰值電流與掃描速率關系計算的氧擴散系數。

研究意義：圖3b顯示，PYR1(2O1)TFSI的氧擴散系數最高（3.35×10?? cm2 s?1），是PYR14TFSI的1.52倍。高擴散系數促進了氧向電極內部的傳輸，減少濃度極化，從而提升放電容量和反應均勻性。



數據來源：圖3b（caption: "Oxygen diffusion coefficients of PYR13TFSI, PYR14TFSI, and PYR1(2O1)TFSI as a function of LiTFSI molality"）。



氧電還原動力學（CV曲線）



測量指標：氧飽和電解質在GC電極上的循環伏安曲線。

研究意義：圖3a顯示，PYR1(2O1)TFSI的還原峰值電流最高（-14.4 μA），表明其氧還原反應活性最強。這直接關聯到電池的放電電壓，高活性可降低反應過電位，改善能量效率。



數據來源：圖3a（caption: "CV curves of O2-saturated PYR13TFSI, PYR14TFSI, and PYR1(2O1)TFSI with LiTFSI additive"）。

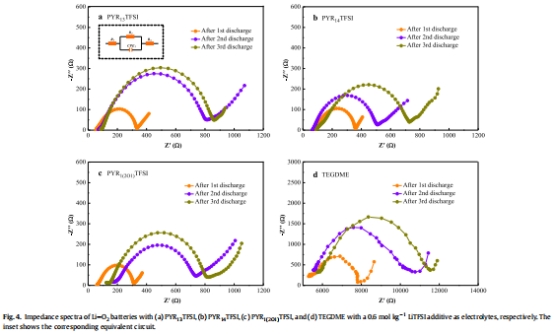

電化學阻抗譜（EIS，揭示界面阻力）



測量指標：鋰氧電池在循環過程中的阻抗譜及擬合的電荷轉移電阻。

研究意義：圖4顯示，PYR1(2O1)TFSI電池的電荷轉移電阻最低（258.7 Ω），且循環中增幅較小。低電阻減少了界面反應能壘，有利于提升循環穩定性和庫侖效率。



數據來源：圖4（caption: "Impedance spectra of Li-O2 batteries with PYR13TFSI, PYR14TFSI, PYR1(2O1)TFSI, and TEGDME electrolytes"）。

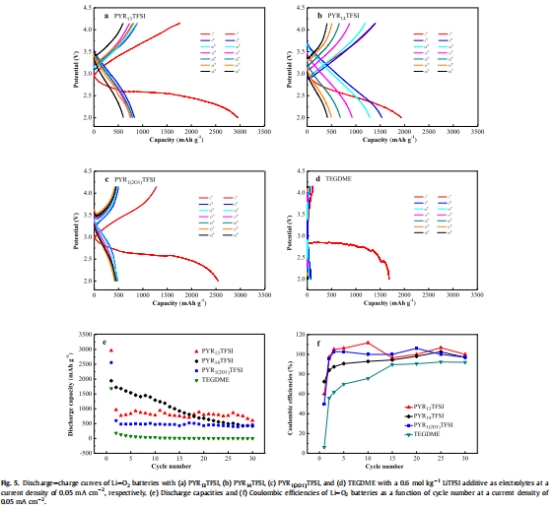

放電-充電性能（核心性能指標）



測量指標：恒電流測試下的放電電壓、容量和庫侖效率。

研究意義：圖5a-c顯示，PYR13TFSI和PYR1(2O1)TFSI電池的首次放電容量最高（分別達2961和2556 mAh g?1），且循環30次后容量保持率更好。這驗證了高氧擴散系數和溶解度的協同作用，可延緩電極孔道堵塞，延長電池壽命。



數據來源：圖5a-f（caption: "Discharge-charge curves, discharge capacities, and Coulombic efficiencies of Li-O2 batteries"）。



研究結論



離子液體電解質顯著改善電池性能：吡咯烷基離子液體（尤其是PYR13TFSI和PYR1(2O1)TFSI）能提高鋰氧電池的放電電壓、容量和循環穩定性，優于傳統有機電解質TEGDME。

氧傳輸特性是關鍵影響因素：氧擴散系數和溶解度共同決定了放電容量和循環性能。高氧擴散系數（如PYR1(2O1)TFSI）促進氧均勻分布，減少局部極化；高氧溶解度（如PYR14TFSI）提供充足反應物，但可能受限于傳輸動力學。

性能-性質線性關聯：電池放電電壓與氧電還原活性正相關，放電容量與氧擴散系數正相關，循環穩定性與電荷轉移阻力負相關。



應用啟示：設計鋰氧電池電解質時，應優先選擇高氧擴散系數和適中溶解度的離子液體，并考慮添加導電鹽以平衡電導率。



丹麥Unisense電極測量數據的詳細解讀

在本研究中，丹麥Unisense氧微電極的測量數據對于精確量化電解質氧溶解度至關重要，其研究意義體現在以下方面：



提供高精度原位溶解度量化的數據：Unisense氧微電極基于Clark原理，能直接、原位測量離子液體中的氧飽和濃度，避免了傳統取樣法可能因暴露于空氣導致的氧損失。圖2b的數據顯示，PYR14TFSI的氧溶解度（1.38 mg L?1）顯著高于PYR1(2O1)TFSI（1.25 mg L?1），為理解不同離子液體分子結構（如烷基鏈長度、極性基團）對氧溶解能力的影響提供了可靠實驗證據。

直接關聯氧溶解度與電池性能：通過Unisense電極獲得的氧溶解度數據，與電池放電容量（圖5）緊密結合，證實高氧溶解度可提升反應物庫存，間接支持高容量輸出。例如，PYR14TFSI的高溶解度雖未直接轉化為高容量（因擴散系數低），但揭示了溶解度與擴散協同作用的復雜性，為優化電解質設計提供了平衡點。

驗證理論模型的可靠性：Unisense數據與擴散系數（圖3b）、CV動力學（圖3a）結合，支持了“氧傳輸限制”理論，即溶解度影響初始反應物濃度，而擴散系數控制傳輸速率，共同決定電池性能閾值。



技術優勢保障數據準確性：Unisense電極的高靈敏度（可測μM級氧濃度）、快速響應和原位特性，使其能在密閉環境中直接測量離子液體（避免氧干擾），確保了溶解度數據的真實性和重現性，為后續關聯分析奠定了堅實基礎。



綜上所述，丹麥Unisense氧微電極在本研究中扮演了“溶解度基準儀”的角色。其提供的高精度氧溶解度數據，不僅是比較離子液體性能的“標尺”，更是連接分子結構、物化性質與電池宏觀性能的橋梁。沒有這項技術，對氧溶解能力的評估將依賴間接計算或理想假設，無法揭示實際環境中的溶解差異。因此，它是定量研究鋰氧電池電解質氧管理能力的不可或缺工具。
