Magnetically-actuated mesoporous nanowires for enhanced heterogeneous catalysis

磁致介孔納米線用于增強多相催化

來源：Applied Catalysis B: Environmental 217 (2017) 81–91



一、論文摘要

本研究成功開發(fā)并系統(tǒng)評估了一種兼具磁性和高催化活性的Co-Pt介孔納米線，并通過外加旋轉(zhuǎn)磁場驅(qū)動其作為“納米攪拌器”，從而極大提升了多相催化反應的效率。研究通過電化學方法合成了不同直徑（25, 100, 200 nm）的致密和介孔納米線，并對其形貌、結構和磁性進行了全面表征。核心發(fā)現(xiàn)是，磁性驅(qū)動（而非傳統(tǒng)的機械攪拌或靜態(tài)磁場）能最有效地促進反應物向納米線表面活性位點的傳質(zhì)過程。研究在水修復（降解4-硝基酚和亞甲藍）和能源領域（硼氫化鈉水解產(chǎn)氫）兩類重要反應中驗證了該策略的普適性和高效性。在最優(yōu)條件下（25 nm介孔納米線，1200 rpm旋轉(zhuǎn)磁場，平面反應器），4-硝基酚和亞甲藍降解的標準化速率常數(shù)（k_nor）分別高達20,667和21,750 s?1g?1，產(chǎn)氫速率高達25.0 L H? g?1 min?1。這些性能遠超當前最先進的催化劑至少一個數(shù)量級。該策略將催化劑和微型攪拌器功能集成于單一、堅固的磁性材料中，兼具高性能、易回收、合成簡單等優(yōu)勢，為環(huán)境催化和清潔能源生產(chǎn)提供了極具吸引力的新方案。

二、研究目的

本研究旨在超越傳統(tǒng)催化優(yōu)化思路（如單純增大比表面積），探索并驗證一種通過磁力驅(qū)動催化劑自身運動來主動強化傳質(zhì)，從而大幅提升催化效率的新范式。具體目的包括：



制備多功能一體化催化劑：成功制備出兼具高比表面積（介孔結構）、本征催化活性（Co-Pt合金）和強磁性（Co為主）的納米線，使其既能作為催化劑，又能在磁場驅(qū)動下充當微型攪拌器。

驗證磁驅(qū)動強化傳質(zhì)的有效性：系統(tǒng)比較靜態(tài)、機械攪拌、靜態(tài)磁場和旋轉(zhuǎn)磁場等不同操作條件下催化性能的差異，明確證明旋轉(zhuǎn)磁場的“納米攪拌”效應是提升性能的關鍵機制。

優(yōu)化催化系統(tǒng)關鍵參數(shù)：深入研究并確定納米線形貌（致密 vs. 介孔）、直徑、磁場轉(zhuǎn)速、反應器幾何形狀等多個參數(shù)對催化性能的影響，找到最優(yōu)組合。



展示策略的普適性：在污染物降解和氫氣生產(chǎn)兩種截然不同的催化反應中驗證該磁驅(qū)動策略的有效性和優(yōu)越性，證明其廣泛的應用潛力。



三、研究思路

研究遵循了 “材料設計制備 -> 物化性質(zhì)表征 -> 催化性能測試 -> 機理分析與優(yōu)化”的完整技術路線：



可控合成：通過模板輔助電沉積法，分別在水溶液和離子液體/水微乳液中制備致密和介孔Co-Pt納米線，通過改變模板孔徑（25, 100, 200 nm）精確控制納米線直徑。

多維表征：綜合利用高分辨透射電鏡、X射線衍射、X射線光電子能譜、振動樣品磁強計、循環(huán)伏安法等技術，詳細表征納米線的微觀結構、晶體相、元素價態(tài)、磁學性質(zhì)和電化學活性面積。

性能評估與優(yōu)化：



水修復模型：以4-硝基酚和亞甲藍在硼氫化鈉存在下的還原降解為模型反應，通過紫外-可見分光光度法監(jiān)測反應進程，計算反應動力學常數(shù)。

產(chǎn)氫模型：以硼氫化鈉水解為模型反應，使用丹麥Unisense克拉克型氫電極實時測量反應產(chǎn)生氫氣的體積，計算產(chǎn)氫速率。



參數(shù)優(yōu)化：在不同操作模式（靜態(tài)、機械攪拌、磁驅(qū)動）、反應器幾何形狀（垂直式、平面式）、納米線直徑和形貌下進行對比實驗，確定最優(yōu)條件。



機理闡釋：通過對比不同攪拌方式的效果，并結合納米線在磁場下的運動行為，闡明磁驅(qū)動通過增強局部傳質(zhì)而非改變催化劑本征活性來提升反應速率的機理。



四、測量數(shù)據(jù)、研究意義及來源

研究者測量了多個層面的數(shù)據(jù)，其意義和來源如下：



納米線的微觀結構與成分：通過高分辨透射電鏡觀察納米線的形貌、孔道結構，并通過元素Mapping分析Co和Pt的分布。



研究意義：從材料學層面證實了成功合成出具有理想結構的催化劑。結果顯示，介孔納米線具有高比表面積和相互連通的孔道，且Co和Pt元素均勻分布（文檔圖1a, b），這為其高催化活性提供了結構基礎，并證明了制備方法的有效性。



數(shù)據(jù)來源：致密與介孔Co-Pt納米線的HR-TEM圖像及元素分布圖展示在 文檔圖1a和b中。



納米線的磁學性質(zhì)：測量納米線的磁滯回線，分析其磁化強度和磁各向異性。



研究意義：確認了納米線具有作為磁驅(qū)動微攪拌器所需的強磁性。數(shù)據(jù)顯示，納米線具有明顯的磁性，且易磁化方向沿其長軸方向（文檔圖1c），這保證了它們在外加旋轉(zhuǎn)磁場下能夠被有效驅(qū)動并產(chǎn)生所需的旋轉(zhuǎn)運動。



數(shù)據(jù)來源：介孔納米線平行和垂直于長軸方向的磁滯回線展示在 文檔圖1c中。

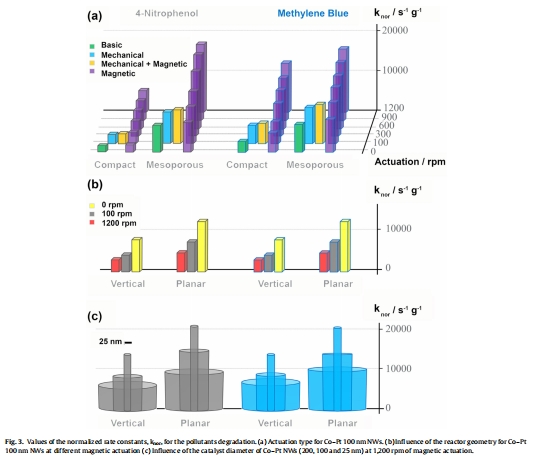

不同操作模式下的催化反應動力學常數(shù)：在不同攪拌條件下，測量污染物降解的標準化速率常數(shù)或產(chǎn)氫速率。



研究意義：這是量化磁驅(qū)動效果最核心的性能指標。數(shù)據(jù)清晰地表明，旋轉(zhuǎn)磁驅(qū)動下的反應速率常數(shù)顯著高于靜態(tài)、機械攪拌和靜態(tài)磁場（文檔圖3a）。這直接且有力地證明了“磁驅(qū)動納米攪拌”是比傳統(tǒng)方法更高效的傳質(zhì)強化策略。





數(shù)據(jù)來源：不同操作模式（靜態(tài)、機械、磁驅(qū)動）下的標準化速率常數(shù)對比展示在 文檔圖3a中。不同條件下產(chǎn)氫速率的對比數(shù)據(jù)總結在 文檔中表2。



反應器幾何形狀的影響：在垂直和平面兩種構型的反應器中測量催化性能。



研究意義：揭示了反應器設計對磁驅(qū)動效率的關鍵影響。結果表明，平面反應器中的催化性能遠優(yōu)于垂直反應器（文檔圖3b）。這是因為平面構型使納米線更靠近容器底部的磁力攪拌器，感受到的磁場更強、更均勻，從而被驅(qū)動得更有效。這為反應器的優(yōu)化設計提供了實踐指導。



數(shù)據(jù)來源：不同反應器幾何形狀下的標準化速率常數(shù)對比展示在 文檔圖3b中。



納米線直徑的影響：比較不同直徑（25, 100, 200 nm）的介孔納米線的催化性能。



研究意義：探究了催化劑尺寸效應與磁驅(qū)動效應的協(xié)同作用。數(shù)據(jù)顯示，直徑越小（25 nm）的納米線，催化性能越高（文檔圖3c）。這歸因于更小的直徑帶來了更大的比表面積（更多活性位點）以及可能更靈活的磁驅(qū)動運動。這表明減小催化劑尺寸能與磁驅(qū)動策略產(chǎn)生協(xié)同增效。



數(shù)據(jù)來源：不同直徑納米線的標準化速率常數(shù)對比展示在 文檔圖3c中。

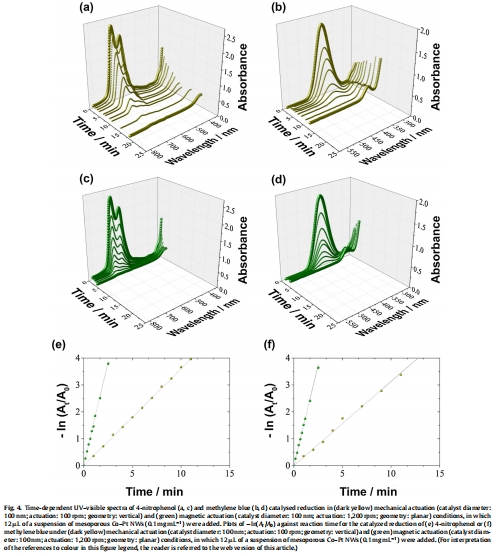

實時反應進程監(jiān)測：通過紫外-可見光譜監(jiān)測污染物降解過程中特征吸收峰的變化。



研究意義：直觀展示了磁驅(qū)動帶來的反應加速效果。光譜圖顯示，在磁驅(qū)動條件下，污染物特征吸收峰的衰減速度遠快于機械攪拌條件（文檔圖4a-d）。這為動力學常數(shù)的計算提供了原始數(shù)據(jù)，并從視覺上印證了磁驅(qū)動的高效性。



數(shù)據(jù)來源：4-硝基酚和亞甲藍在磁驅(qū)動和機械攪拌下隨時間變化的紫外-可見光譜圖及其一級動力學擬合曲線展示在 文檔圖4a-f中。

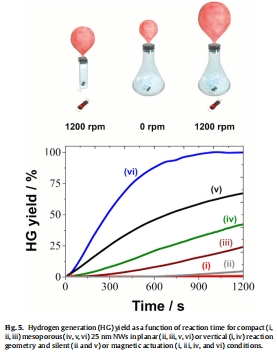

氫氣生成實時曲線：使用氫電極測量產(chǎn)氫反應中累積氫氣體積隨時間的變化。



研究意義：直接量化了磁驅(qū)動對產(chǎn)氫反應的強化效果。曲線清晰顯示，在磁驅(qū)動+平面反應器+介孔納米線的最優(yōu)條件下，氫氣生成速率最快，能在更短時間內(nèi)達到高轉(zhuǎn)化率（文檔圖5）。這證明了該策略在清潔能源生產(chǎn)領域的巨大應用潛力。



數(shù)據(jù)來源：不同條件下氫氣產(chǎn)量隨時間變化的曲線展示在 文檔圖5中。



五、研究結論



成功實現(xiàn)了“催化劑-微型攪拌器”一體化：制備的全磁性Co-Pt介孔納米線成功地將高催化活性與磁驅(qū)動能力集成于單一實體，結構堅固，避免了復合催化劑易解離的問題。

磁驅(qū)動是強化傳質(zhì)的最有效手段：研究確鑿地證明，旋轉(zhuǎn)磁場驅(qū)動納米線作為“納米攪拌器”是提升催化性能的最關鍵因素，其效果遠優(yōu)于傳統(tǒng)機械攪拌和靜態(tài)磁場。其機理主要是顯著改善了反應物和產(chǎn)物在催化劑表面的局部傳質(zhì)。

多參數(shù)協(xié)同優(yōu)化達到極致性能：最終的最佳性能是通過多個參數(shù)的最優(yōu)組合實現(xiàn)的：小直徑（25 nm）的介孔納米線（提供最大比表面積） + 高速旋轉(zhuǎn)磁場（1200 rpm）（提供最強攪拌） + 平面反應器幾何形狀（保證最佳磁耦合）。這種協(xié)同作用導致了超越現(xiàn)有文獻記錄一個數(shù)量級以上的卓越催化性能。



策略具有普適性和實際應用價值：該策略在污染物降解和氫氣生產(chǎn)兩類重要反應中均取得巨大成功，展示了其廣泛的適用性。結合其合成簡單、成本相對較低（減少Pt用量）、催化劑易于磁回收再利用等優(yōu)點，該方案在水處理工業(yè)和清潔能源領域具有巨大的產(chǎn)業(yè)化應用前景。



六、使用丹麥Unisense電極測量數(shù)據(jù)的研究意義詳解

在本研究中，丹麥Unisense的克拉克型氫微電極被用于實時、高精度地測量硼氫化鈉水解反應在密閉反應器頂部空間產(chǎn)生的氫氣濃度（或分壓），從而計算出準確的產(chǎn)氫速率。

其研究意義至關重要，是客觀、可靠地評估催化劑產(chǎn)氫性能并與其他研究進行基準比較的“黃金標準”，主要體現(xiàn)在以下幾個方面：



提供了產(chǎn)氫性能的絕對量化基準：產(chǎn)氫速率是評價催化劑用于硼氫化鈉水解制氫性能的核心指標。Unisense氫電極能夠?qū)崟r、連續(xù)地監(jiān)測密閉體系內(nèi)氫氣含量的微小變化，其高靈敏度和快速響應使得研究者能夠繪制出精確的“氫氣產(chǎn)量-時間”曲線（如文檔圖5所示）。這條曲線是計算瞬時產(chǎn)氫速率和總產(chǎn)氫量的基礎。沒有這種精確的實時測量，就無法得到25.0 L H? g?1 min?1這樣具有說服力的量化數(shù)據(jù)。

確保了數(shù)據(jù)的高準確性和可比性：Unisense電極以其高精度和穩(wěn)定性著稱。本研究在嚴格控制溫度（25°C）和反應物初始濃度的條件下進行測量，并對電極進行了校準。這最大限度地減少了系統(tǒng)誤差，保證了測量結果的準確性和重現(xiàn)性。正是基于這種高精度的測量，研究者才能自信地宣稱其催化劑的性能“優(yōu)于或可與當前最先進的基于貴金屬的固體催化劑相媲美”（參見文檔中與文獻值的對比），使得性能宣稱有堅實的數(shù)據(jù)支撐。

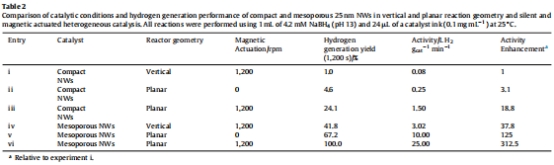

揭示了不同操作條件對產(chǎn)氫動力學的細微影響：通過分析不同條件下（如靜態(tài)、磁驅(qū)動、不同反應器構型）的產(chǎn)氫動力學曲線，Unisense電極提供的數(shù)據(jù)清晰地揭示了磁驅(qū)動和平面反應器的巨大優(yōu)勢。例如，文檔中表2的數(shù)據(jù)顯示，從“垂直反應器、磁驅(qū)動、致密納米線”（活性0.08 L H? g?1 min?1）到“平面反應器、磁驅(qū)動、介孔納米線”（活性25.0 L H? g?1 min?1），活性提升了312倍。如此巨大的差異，唯有依靠Unisense電極的精確測量才能被可靠地捕捉和量化，從而強有力地證明了優(yōu)化策略的有效性。



驗證了催化劑的穩(wěn)定性：雖然文中未明確提及循環(huán)實驗中的產(chǎn)氫數(shù)據(jù)，但Unisense電極同樣適用于長時間或多次循環(huán)反應的監(jiān)測，可以用于評估催化劑在連續(xù)產(chǎn)氫過程中的穩(wěn)定性，這是實際應用中的重要指標。



總結：丹麥Unisense氫微電極在本研究中扮演了 “產(chǎn)氫性能的精密計量儀”的角色。它提供的高時間分辨率、高精度的實時產(chǎn)氫數(shù)據(jù)，是將催化劑的“高效”從定性描述轉(zhuǎn)化為定量化、可比較的科學結論的基石。沒有Unisense電極的精確測量，對催化劑產(chǎn)氫性能的評價將缺乏客觀標準和說服力，也無法令人信服地展示磁驅(qū)動策略所帶來的數(shù)量級上的性能提升。因此，Unisense電極的貢獻在于為這項創(chuàng)新性催化策略的超高活性宣稱提供了不可或缺的、可靠的數(shù)據(jù)驗證，凸顯了在催化性能評估中采用專業(yè)、精準的測量工具對于獲得可靠結論和進行公平比較的極端重要性。
