Oxidation of a Dimethoxyhydroquinone by Ferrihydrite and Goethite Nanoparticles: Iron Reduction versus Surface Catalysis

鐵素體和針鐵礦納米顆粒氧化二甲氧基對苯二酚鐵還原與表面催化

來源：Environ. Sci. Technol. 2017, 51, 9053?9061



論文摘要總結

本文研究了真菌代謝物類似物2,6-二甲氧基氫醌（2,6-DMHQ）與兩種常見鐵氧化物（水鐵礦和針鐵礦）在不同pH和氧氣濃度下的氧化反應。結合濕化學分析和光譜技術，發現兩種礦物在氧氣存在下均能有效催化2,6-DMHQ氧化。厭氧條件下，氧化速率常數比有氧條件低1至數個數量級。水鐵礦通過還原溶解和異相催化雙重途徑促進氧化，而針鐵礦主要起催化作用。這一差異與鐵氧化物的還原電位（E_H）隨溶解Fe(II)濃度的變化相關：針鐵礦的E_H在任何Fe(II)濃度下均低于水鐵礦，使其更難被2,6-DMBQ/2,6-DMHQ氧化還原對還原。研究揭示了氫醌與鐵氧化物反應可創造有利于活性氧物種形成的條件，為非酶促Fenton反應驅動土壤有機質分解提供了機制支持。

研究目的

本研究旨在探究環境因素（pH、氧氣濃度）和礦物性質（水鐵礦vs針鐵礦）如何影響2,6-DMHQ的氧化路徑（還原溶解vs.表面催化），以評估其在自然環境中驅動自由基反應、促進有機質分解的潛力。具體目標包括：



量化2,6-DMHQ在鐵氧化物表面的氧化速率和產物分布；

區分還原溶解（電子轉移至Fe(III)）與催化氧化（電子轉移至O?）的貢獻；

通過原位紅外光譜揭示界面反應機制；



評估反應生成活性氧物種（如H?O?、·OH）的可能性。



研究思路



實驗設計：



選擇2,6-DMHQ（2,5-DMHQ的異構體）作為模型氫醌，其甲氧基取代基可降低還原電位，增強反應性。

合成水鐵礦（高比表面積，300 m2/g）和針鐵礦（低比表面積，66 m2/g），表征其形貌和結構純度（附圖S1）。



在可控pH（4.0、4.5、7.0）和氧氣條件（有氧：270–310 μM O?；厭氧：0–20 μM O?）下進行批次實驗，監測2,6-DMHQ氧化和Fe(II)釋放（圖1、圖3）。







分析手段：



液相色譜（HPLC）：定量2,6-DMHQ、2,6-DMBQ及半醌中間體（附圖S6）。

Ferrozine法：測定溶解Fe(II)濃度（圖3）。

原位紅外光譜（ATR-FTIR）：結合多元曲線分辨率（MCR-ALS），解析表面吸附物種的動態變化（圖4）。





密度泛函理論（DFT）：計算氫醌三態（氫醌、半醌、醌）的紅外光譜，輔助指認表面物種（附圖S11–S13）。



機制驗證：



對比有氧/厭氧速率常數（表1），區分還原溶解與催化氧化的貢獻；



通過還原電位分析（圖5）和Fe(II)產率（圖3），評估熱力學驅動力；



通過產物回收率（圖2）和IR譜圖（圖4），識別副反應與自由基路徑。



測量數據及研究意義

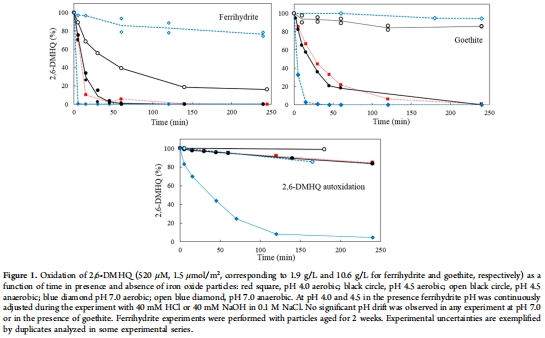

2,6-DMHQ氧化動力學數據（來自圖1和表1）：



數據內容：有氧條件下，水鐵礦和針鐵礦使氧化速率常數提高1–2個數量級（如pH 4.5時，水鐵礦k=1.2×10?1 min?1，針鐵礦k=3.0×10?2 min?1，自氧化k=7.2×10?? min?1）；厭氧條件下速率顯著下降（如pH 4.5時，水鐵礦k=2.2×10?2 min?1，針鐵礦k=1.6×10?3 min?1）。



研究意義：明確鐵氧化物的催化作用強于均相反應；水鐵礦反應性高于針鐵礦，因其更高比表面積和更易還原的特性。

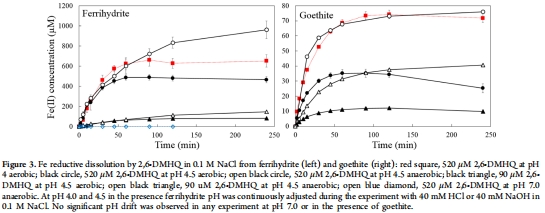

Fe(II)釋放數據（來自圖3）：



數據內容：有氧條件下Fe(II)產率遠低于理論值（2 Fe(II) : 1 H?Q）；厭氧條件下Fe(II)濃度升高（如pH 4.5時，水鐵礦釋放約70 μM Fe(II)，針鐵礦約30 μM）。



研究意義：證實有氧時催化氧化主導，厭氧時還原溶解為主；水鐵礦的還原溶解能力顯著強于針鐵礦。

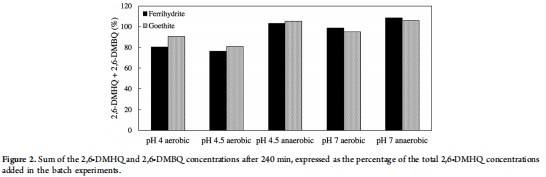

產物回收率數據（來自圖2）：



數據內容：2,6-DMBQ回收率不完全（pH 4.5時有氧條件下約75%），表明存在副反應；pH 7.0時回收率接近100%。



研究意義：低pH下副反應（如聚合、開環）顯著，可能與自由基生成有關；高pH下催化氧化路徑更清潔。

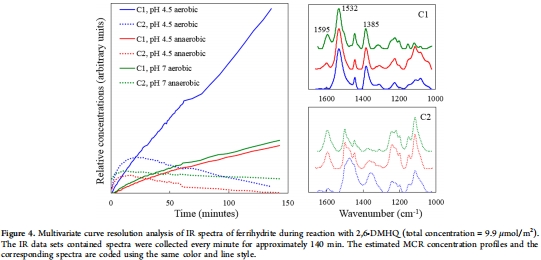

紅外光譜數據（來自圖4）：



數據內容：MCR-ALS解析出兩個主要表面物種：C1（1385、1532 cm?1波段）歸屬副反應產物，C2在pH 7.0時類似2,6-DMHQ，pH 4.5時含半醌特征（1500 cm?1）。



研究意義：直接證實界面吸附的氫醌和半醌中間體；半醌在低pH有氧條件下穩定，可能是自由基反應的前體。

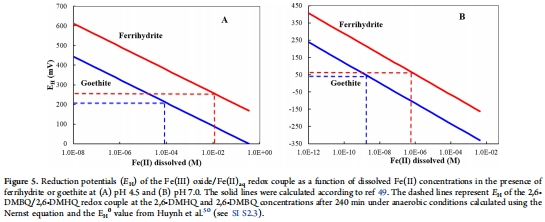

還原電位分析數據（來自圖5）：



數據內容：隨Fe(II)濃度升高，鐵氧化物E_H降低；針鐵礦E_H始終低于水鐵礦，且低于2,6-DMBQ/2,6-DMHQ電對時還原溶解停止。



研究意義：從熱力學角度解釋為何針鐵礦還原溶解能力弱于水鐵礦；E_H差異決定反應路徑的選擇。



結論



反應路徑依賴環境條件：有氧條件下催化氧化主導，厭氧條件下還原溶解為主；水鐵礦兼具兩種路徑，針鐵礦主要起催化作用。

pH的關鍵作用：低pH（4.0–4.5）有利于還原溶解和副反應（自由基生成）；高pH（7.0）催化氧化效率高但副反應少。

礦物性質影響機制：水鐵礦的高比表面積和易還原性使其更易參與電子轉移；針鐵礦的催化活性依賴于表面對氫醌去質子化的促進。



環境意義：2,6-DMHQ與鐵氧化物的反應可原位生成H?O?和Fe(II)，為非酶促Fenton反應提供必要條件，可能驅動土壤有機質的自由基降解。



詳細解讀使用丹麥Unisense電極測量數據的意義

本研究使用丹麥Unisense氧傳感器（檢測限0.04 mg/L）監測批次實驗中的溶解氧濃度，其測量數據的意義如下：



精確控制反應條件：



數據關聯：傳感器確認有氧條件（270–310 μM O?）和厭氧條件（0–20 μM O?），為動力學對比提供基礎（圖1、表1）。



研究意義：避免傳統方法（如手套箱）可能殘留的氧干擾，確保厭氧條件的可靠性，從而準確區分O?依賴與非O?依賴路徑。



量化氧氣對反應路徑的調控：



數據關聯：有氧與厭氧條件下速率常數的顯著差異（如pH 7.0時，水鐵礦k有氧=3.2×10?1 min?1，k厭氧=8.5×10?? min?1）直接證明氧氣在催化氧化中的核心作用。



研究意義：明確分子氧是催化氧化的必要電子受體；厭氧條件下僅靠Fe(III)還原的速率極低，凸顯界面催化對氧氣的依賴性。



支持自由基反應機制推斷：



數據關聯：低氧條件下副產物生成減少（圖2），與H?O?供應受限一致；傳感器數據間接支持H?O?作為自由基前體的作用。



研究意義：為“催化氧化生成H?O?→Fenton反應產生·OH”的鏈式反應提供實驗依據，解釋低pH下有機質降解的可行性。



環境應用價值：



技術優勢：Unisense傳感器的高靈敏度適用于自然水體中低氧微環境的監測，如土壤孔隙水或生物膜系統。



延伸意義：該方法可用于評估真實環境中鐵氧化物-有機質相互作用的氧化還原動態，為預測有機碳周轉提供工具。



綜上，Unisense電極的數據不僅確保了實驗條件的精確控制，還通過量化氧氣濃度與反應速率的關聯，揭示了界面催化氧化的主導地位，為理解環境自由基化學提供了關鍵證據。
