Insight into Metal–Organic Framework Reactivity:Chemical Water Oxidation Catalyzed by a[Ru(tpy)(dcbpy)(OH2)]2+ -Modified UiO-67

金屬-有機骨架反應活性研究 [Ru(tpy)(dcbpy)(OH2)]2+修飾UiO-67催化的化學水氧化

來源：ChemSusChem 2018, 11, 464–471



一、論文摘要

本研究深入探究了將釕基水氧化催化劑 [Ru(tpy)(dcbpy)(OH?)]2? 嵌入 UiO-67 型金屬-有機框架后所形成的復合材料（Ru-UiO-67）的化學水氧化催化行為。研究表明，該MOF催化劑遵循單中心反應路徑，其動力學行為與均相釕配合物相似，對催化劑和硝酸鈰銨（CAN）氧化劑的濃度均呈一級反應動力學，速率常數 kcat=3(±2)×10?3M?1s?1（pH 0.5）。更重要的是，研究發現MOF的固定化作用有效阻止了均相催化劑常見的失活路徑，如配體解離和催化劑二聚化，從而實現了更持久的催化活性和優異的可重復使用性。最關鍵的是，通過系統改變MOF顆粒尺寸而保持催化劑負載量不變，發現產生的氧氣總量與顆粒大小無關。這一決定性證據表明，催化反應并不僅限于MOF顆粒的表面，而是發生在整個MOF顆粒內部，證明MOF內部的“氧化還原跳躍”電荷傳輸速率足以驅動其本體相內的化學反應。

二、研究目的

本研究旨在解決MOF催化領域的一個核心爭議與關鍵問題：觀察到的催化活性是發生在MOF顆粒的表面還是內部？具體目標包括：



驗證“MOF內部反應”的可行性：直接探究MOF中的氧化還原跳躍電荷傳輸機制是否足夠快，能夠支持在大尺寸MOF顆粒內部進行高效的水氧化催化反應。

評估MOF固定化對催化劑穩定性的影響：比較MOF固定的釕催化劑與其均相類似物的活性和穩定性，驗證MOF骨架在抑制催化劑失活（如配體解離、二聚化）方面的作用。

闡明反應機理：確認固定在MOF中的釕催化劑是否仍保持單中心反應機理，并研究其反應動力學。



探索結構-性能關系：通過調控MOF的顆粒尺寸和催化劑負載量，研究這些參數對整體催化性能的影響，從而深入理解質量傳輸和電荷傳輸?shù)南拗埔蛩亍?



三、研究思路

研究遵循了嚴謹?shù)摹安牧显O(shè)計-可控合成-結構表征-性能測試-機理解析”邏輯鏈：



材料設計與可控合成：



選擇UiO-67作為框架，因其結構穩定、孔道尺寸合適。

將釕催化劑作為結構導向配體，通過羧基與鋯氧簇的連接直接嵌入MOF骨架。

通過調節合成中乙酸調節劑的用量，精確控制MOF晶體的顆粒尺寸（從約279 nm到1211 nm）。



通過改變催化劑配體與基礎配體（BPDC）的投料比，精確控制催化劑在MOF中的負載量。



全面的結構表征：利用粉末X射線衍射（PXRD）、氮氣吸附（BET）、掃描電子顯微鏡（SEM）、電感耦合等離子體質譜（ICP-MS）等技術，確認所合成MOF的晶體結構、孔結構、形貌、顆粒尺寸及催化劑的實際負載量，確保材料符合設計預期。

化學水氧化性能評估：使用硝酸鈰銨（CAN）作為化學氧化劑，在密閉反應器中驅動水氧化反應。通過丹麥Unisense氧微傳感器實時、原位監測反應產生的氧氣量，從而量化催化活性。

關鍵對比實驗：



與均相催化劑對比：在相同條件下測試均相[Ru(tpy)(dcbpy)(OH?)]2?的活性和穩定性。

尺寸效應實驗：在催化劑負載量恒定的前提下，測試不同顆粒尺寸的Ru-UiO-67的產氧量。



后合成改性（PSE）實驗：通過后合成配體交換法制備表面富集催化劑的MOF樣品，與催化劑均勻分布的傳統樣品進行性能對比。



機理研究：利用共振拉曼光譜（RRaman）監測催化劑在氧化過程中的價態和配位環境變化，探測二聚體等失活物種的形成，從分子層面理解MOF的穩定機制。



四、測量數據、研究意義及來源

研究者測量了多個關鍵數據，其意義和來源如下：



MOF的顆粒尺寸與形貌：通過掃描電子顯微鏡（SEM）觀察和統計MOF晶體的尺寸和形狀。



研究意義：直觀證實通過改變乙酸調節劑的用量，能夠成功制備出一系列尺寸均一、具有規則八面體形貌且尺寸差異顯著的MOF晶體（文檔圖1）。這是進行“尺寸效應”研究的基礎，保證了實驗設計的有效性。



數據來源：不同乙酸用量下合成的Ru-UiO-67的SEM圖像展示在 文檔圖1中。



MOF的結構完整性與多孔性：通過PXRD和N?吸附-脫附等溫線進行表征。

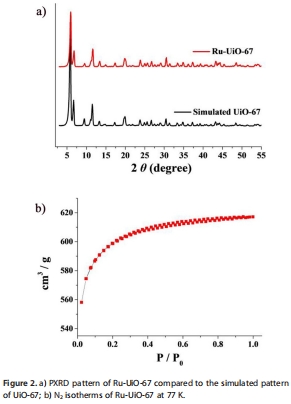

研究意義：證實嵌入釕催化劑后，MOF主體框架的晶體結構和多孔性得以保持。PXRD圖譜（文檔圖2a）與模擬的UiO-67譜圖吻合，證明催化劑成功嵌入且沒有破壞晶體結構。N?吸附等溫線（文檔圖2b）顯示材料具有高比表面積，表明其具有多孔特征，這對于反應物和電荷的傳輸至關重要。



催化劑的分子結構信息：通過共振拉曼光譜（RRaman）監測。

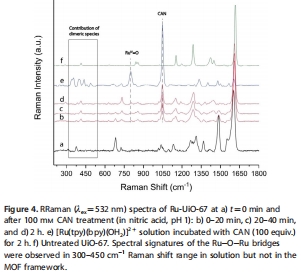

研究意義：從分子層面追蹤催化劑的化學狀態。RRaman譜圖（文檔圖3, 4）顯示，在CAN氧化后，MOF中釕催化劑的譜圖發生變化，對應于從Ru(II)-OH?到Ru(V)=O活性物種的轉變。更重要的是，在均相催化劑溶液中觀察到的二聚體特征峰，在MOF樣品中完全消失（文檔圖4）。這為“MOF固定化能有效阻止催化劑二聚化失活”提供了直接的譜學證據。







催化活性與穩定性：通過實時監測氧氣產量來評估。



研究意義：直接比較MOF催化劑與均相催化劑的性能優劣。氧氣生成曲線（文檔圖5）清晰顯示，Ru-UiO-67不僅初始產氧速率更高，而且催化壽命遠長于均相催化劑。均相催化劑在10分鐘后即失活，而MOF催化劑能持續產氧超過50分鐘。這強有力地證明了MOF骨架在穩定催化劑、延長其壽命方面的巨大優勢。





反應動力學級數：通過改變催化劑濃度或CAN濃度，測量初始產氧速率。

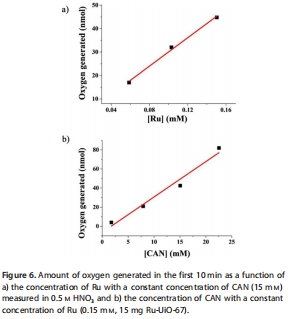

研究意義：揭示反應機理。數據顯示，反應速率分別與催化劑濃度和CAN濃度呈一級關系（文檔圖6）。這符合單中心反應機理的特征，支持了催化劑在MOF中相互隔離、獨立工作的假設。





驗證“MOF內部反應”的關鍵證據：在相同負載量下，測試不同顆粒尺寸MOF的總產氧量。

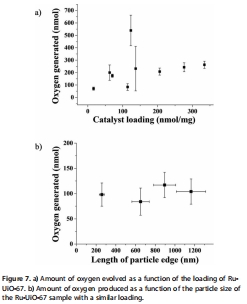

研究意義：這是本研究的核心發現，為“MOF內部反應”提供了最令人信服的證據。數據顯示，盡管顆粒尺寸變化超過4倍，但其總產氧量卻基本不變（文檔圖7b）。如果反應只發生在表面，產氧量應與顆粒表面積（即尺寸的平方）成正比。產氧量與尺寸無關的唯一合理解釋是：反應發生在整個MOF顆粒體相中，氧化還原跳躍電荷傳輸足以將氧化當量從表面?zhèn)鬟f到顆粒內部。



五、研究結論



成功實現了“MOF內部反應”的實驗驗證：通過巧妙的尺寸效應實驗，提供了確鑿證據表明水氧化反應發生在整個MOF顆粒內部，而不僅僅是表面。這表明MOF中的氧化還原跳躍電荷傳輸速率足夠快，能夠支持體相內的催化反應。

MOF顯著提升了催化劑的穩定性：與均相催化劑相比，將催化劑固定于MOF骨架中能有效阻止其最主要的兩種失活途徑——配體解離和形成無活性的二聚體，從而大幅提升了催化劑的使用壽命和可重復使用性。

確認了單中心反應機理：MOF中的釕催化劑保持了與均相催化劑相似的單中心反應動力學，證明MOF的限域環境沒有改變其本征反應機制，而是主要發揮了空間隔離和穩定化的作用。



揭示了性能優化的權衡關系：雖然提高催化劑負載量可增加活性位點總數，但過高的負載會降低MOF的孔隙率，可能限制反應物傳輸。這表明存在一個最佳負載量，需要在活性位點數量和傳質效率之間取得平衡。



六、使用丹麥Unisense電極測量數據的研究意義詳解

在本研究中，丹麥Unisense的OX-NP氧微傳感器被用于在化學水氧化反應中，實時、高精度地監測密閉反應器頂空中氧氣濃度的累積量。

其研究意義至關重要，是能夠定量表征催化性能、從而驗證一系列核心科學假設的“決定性”工具，具體體現在：



提供了催化活性的直接、定量度量：水氧化反應的最終產物是氧氣。Unisense氧傳感器能夠連續、實時地記錄氧氣分壓的微小變化，其高靈敏度使研究者能夠繪制出精確的“氧氣產量-時間”曲線（如文檔圖5、6、7所示）。這些曲線是計算初始反應速率、比較不同催化劑活性、評估穩定性以及進行動力學分析的唯一數據來源。沒有這種直接的產物定量手段，所有關于催化活性的結論都將只是推測。



實現了關鍵動力學參數的精確計算：基于Unisense傳感器提供的高時間分辨率氧氣數據，研究者可以準確計算出反應的初始速率，進而確定反應對催化劑和CAN的動力學級數（文檔圖6）。這一動力學分析是得出“反應遵循單中心機理”這一關鍵結論的基礎。Unisense數據的準確性和可靠性是進行嚴謹動力學分析的前提。

作為驗證“MOF內部反應”的“裁判”：本研究最核心的發現——產氧量與MOF顆粒尺寸無關（文檔圖7b）——完全依賴于Unisense電極對不同尺寸樣品在相同條件下產生的氧氣總量進行的精確測量。如果測量不準確或不可比，這一關鍵結論將無法成立。Unisense電極在這里扮演了公正的“裁判”角色，其提供的無可爭議的定量數據，排除了表面反應的可能性，強有力地支持了“體相反應”的模型。



揭示了MOF固定化對穩定性的提升：通過比較MOF催化劑與均相催化劑的氧氣生成-時間曲線（文檔圖5），可以直觀地看到MOF催化劑的壽命顯著更長。Unisense電極記錄的長期穩定性數據，為“MOF骨架能穩定催化劑”的論點提供了最直接的證據。



總結：丹麥Unisense氧微電極在本研究中是 “催化性能的精密計量儀”和“科學假設的終極驗證者”。它提供的高精度、實時的產氧數據，將催化反應的“黑箱”轉化為可精確量化的指標。沒有Unisense電極的獨立、定量測量，本研究關于“MOF內部反應”、“單中心動力學”以及“MOF增強穩定性”的所有核心結論都將缺乏最直接、最令人信服的實驗證據。因此，Unisense電極的貢獻在于為確保該研究結論的可靠性、準確性和創新性提供了不可或缺的技術支撐，凸顯了在（光）電催化研究中采用原位、高靈敏度的產物檢測技術對于獲得突破性發現的決定性作用。
