Design and Fabrication of a Ratiometric Planar Optode for Simultaneous Imaging of pH and Oxygen

一種用于同時成像pH值和氧氣的比率測量平面光度計的設計和制造

來源：Sensors 2017, 17, 1316;



論文摘要總結

本文提出了一種基于比率式平面光極的簡單、高分辨率成像方法，用于同時測量溶解氧（DO）和pH。該光極由多層結構組成：氧敏感層（PtOEP氧指示劑和QDs參考染料嵌入聚苯乙烯PS）、pH敏感層（5-Fluorescein pH指示劑嵌入Hydromed D4基質）和光學隔離層。系統使用405 nm LED激發光源和3CCD相機，通過比率測量（紅/藍通道用于氧，綠/藍通道用于pH）減少交叉干擾。實驗表明，光極在溶解氧0-12 mg/L和pH 6-8范圍內動態響應良好，交叉敏感性低，并具備高光穩定性和長期穩定性。應用實驗?zāi)M降雨對海水的影響，成功實現了pH和氧的二維時空成像。

研究目的

本研究的主要目的是開發一種新型比率式平面光極系統，以解決傳統方法（如微電極或單CCD相機）在同時測量pH和溶解氧時的局限性：



克服強度測量法對激發光波動、背景干擾和染料分布不均的敏感性。

避免壽命測量法對復雜硬件（如高精度相機）的依賴。



通過3CCD相機和比率設計，實現低交叉干擾、高精度的雙參數同步成像，適用于海水等環境監測。



研究思路

研究思路遵循以下步驟：



材料設計與合成：



合成疏水性量子點（QDs）作為參考染料（發射藍光），其光穩定性高且對pH/氧不敏感。



選擇PtOEP（發射紅光）作為氧指示劑，5-Fluorescein（發射綠光）作為pH指示劑。



光極制備：



采用刀涂法逐層制備：先在聚酯支撐箔上涂覆氧敏感層（~5 μm厚），再覆蓋pH敏感層（~15 μm厚），最后添加碳粉摻雜的光學隔離層（~7 μm厚）以減少背景干擾。



層狀設計確保各染料空間分離，最小化光譜重疊。



測量系統搭建：



使用3CCD相機（JAI AT-200GE）分離紅、綠、藍通道，分別捕獲PtOEP、5-Fluorescein和QDs的發射光，避免單CCD相機插值導致的分辨率損失。



通過MATLAB和ImageJ處理圖像，計算比率值（R/B用于氧，G/B用于pH）。



性能驗證：



校準光極的氧（基于Stern-Volmer方程）和pH（基于Boltzmann方程）響應曲線。

測試交叉敏感性、響應時間、光穩定性和長期穩定性。



應用實驗：模擬降雨對海水pH/氧分布的影響，驗證實地適用性。



測量數據及研究意義

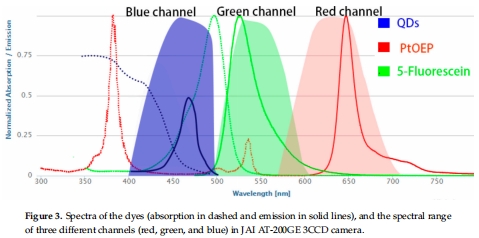

染料光譜數據（來自圖3）：



數據內容：PtOEP、5-Fluorescein和QDs的發射峰分別位于650 nm（紅）、520 nm（綠）和460 nm（藍），光譜重疊可忽略。



研究意義：證實3CCD通道可獨立捕獲各染料信號，為比率測量提供基礎；QDs作為參考染料增強信號穩定性。

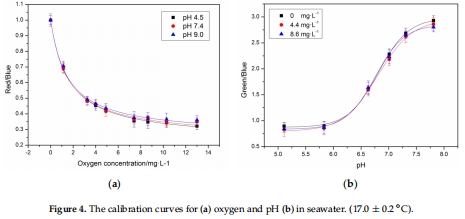

校準曲線數據（來自圖4）：



數據內容：氧校準曲線符合修正Stern-Volmer方程（R2 > 0.99），pH校準曲線符合S型Boltzmann方程（pKa ≈ 6.95）；在氧0-12 mg/L和pH 6-8范圍內響應非線性但可靠。



研究意義：量化光極的檢測范圍和精度；顯示低交叉敏感性（氧測量在pH 4.5-9.0幾乎無干擾，pH測量在氧<6 mg/L時干擾可忽略）。

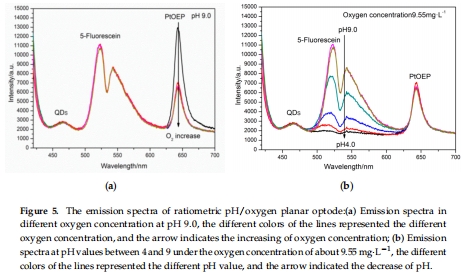

交叉敏感性數據（來自圖5）：



數據內容：不同pH下氧校準曲線高度一致，僅在高氧（>8 mg/L）時出現輕微交叉；pH校準在氧變化時穩定性高。



研究意義：驗證光極雙參數測量的可靠性；高氧下的交叉可能源于5-Fluorescein向PtOEP的能量轉移。

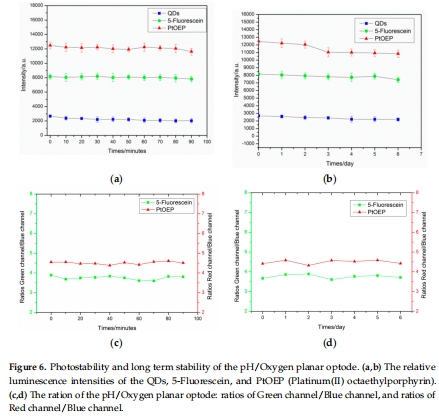

穩定性數據（來自圖6）：



數據內容：連續光照100分鐘后，各染料發光強度下降<10%（QDs:9.82%, 5-Fluorescein:4.70%, PtOEP:6.45%）；浸泡一周后強度下降<14%，比率變化<8.5%。



研究意義：光極具備高光穩定性和長期穩定性，比率測量比強度測量更抗干擾；需定期校準以保持精度。

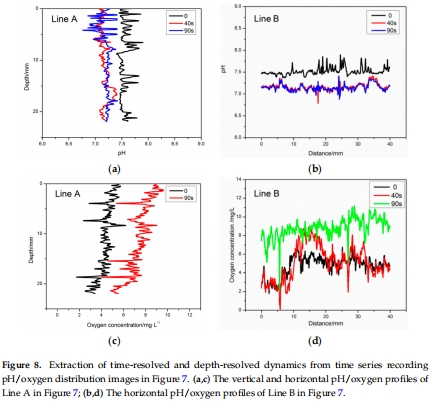

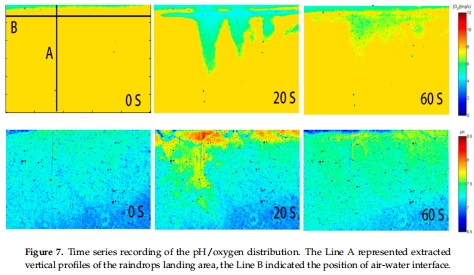

應用數據（來自圖7和圖8）：





數據內容：模擬降雨40秒內，海水表層（深0-23 mm）氧濃度上升2.3 mg/L，pH降至7.2；垂直和水平剖面顯示降雨對近界面化學梯度的顯著影響。



研究意義：證明光極能捕獲動態過程（如降雨引發的混合效應），為環境監測提供時空分辨率數據。



結論



技術可行性：成功開發了一種基于3CCD相機的比率式平面光極，可同步成像pH和溶解氧，交叉干擾低（<7%），動態范圍覆蓋環境相關條件（氧0-12 mg/L, pH 6-8）。

性能優勢：比率設計克服了強度測量的不穩定性；響應時間快（氧：2-35秒，pH：~16秒），穩定性高（強度衰減<10%），優于傳統方法。



應用價值：系統簡單、成本低，適用于海洋沉積物、生物膜等環境的實時監測，為研究化學梯度提供新工具。



詳細解讀使用丹麥Unisense電極測量數據的意義

在研究中，丹麥Unisense O?微電極被用作溶解氧測量的參考標準，其數據意義如下：



校準驗證：

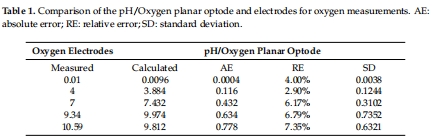

數據關聯：Unisense電極直接測量海水溶解氧濃度（如0.01-10.59 mg/L），與光極數據對比（表1顯示絕對誤差<0.78 mg/L，相對誤差<7.35%）。



研究意義：提供基準真值，驗證光極校準曲線的準確性（圖4a）；高精度電極數據確保光極在低氧（如0.01 mg/L）和超飽和條件下的可靠性。



誤差量化：



數據關聯：Unisense電極的測量結果用于計算光極的絕對誤差（AE）和相對誤差（RE）（如表1：氧濃度7 mg/L時，光極計算值7.432 mg/L，AE=0.432 mg/L）。



研究意義：明確光極在極端條件（如高氧>10 mg/L）下的誤差來源（如染料猝滅非線性），指導系統優化。



環境應用支撐：



技術互補：Unisense電極的點測量與光極的二維成像結合，提供空間驗證（如降雨實驗中海面氧梯度）；電極的高時間分辨率輔助光極響應時間驗證（光極響應時間2-35秒，與電極動態一致）。



研究意義：凸顯光極的優勢——非侵入式、全場成像，而Unisense電極作為黃金標準確保數據可信度，尤其在校準和方法比對中不可或缺。



總之，Unisense電極的數據不僅強化了光極的可靠性，還體現了多技術融合在環境監測中的價值：電極提供點精度，光極擴展至空間動態，共同推動對界面過程（如降雨-海水相互作用）的機制理解。
