Bubble Plume Oscillations in Viscous Fluids

粘性流體中的氣泡振蕩

來源：Chem. Eng. Technol. 2017, 40, No. 8, 1484–1493



論文摘要總結

本文通過實驗研究了氣泡柱反應器在粘性流體中的混合潛力，重點分析了非均勻曝氣的擬二維氣泡柱中氣泡羽流的低頻振蕩現象。研究采用多種測量方法（粒子圖像測速PIV、陰影成像、壓力傳感器和氧傳感器）系統考察了流體性質（黏度1-100 mPa·s，表面張力）和操作條件（氣體流速、分布器類型）對氣泡羽流振蕩行為的影響。結果表明，氣泡羽流的低頻振蕩（0.1 Hz量級）與流體黏度、表面張力及氣泡尺寸分布密切相關，且振蕩特征可通過無量綱數（如Strouhal數、Frouhal數）定量關聯。

研究目的

本研究旨在揭示黏性流體中氣泡柱反應器的混合機制，具體目標包括：



量化氣泡羽流振蕩特性：探究黏度和表面張力對氣泡羽流低頻振蕩頻率和振幅的影響。

建立多方法驗證體系：通過PIV、陰影成像、壓力傳感器和氧傳感器的協同測量，交叉驗證振蕩信號的可靠性。

指導生物反應器設計：為厭氧消化等生物過程提供避免顆粒沉降和表面結殼的混合優化策略。



完善尺度放大模型：填補黏性流體中氣泡柱流體動力學數據的空白，改進無量綱關聯式。



研究思路

研究遵循"實驗設計-多方法測量-數據分析-機理關聯"的邏輯鏈：



實驗裝置：使用擬二維氣泡柱（0.35 m寬×2 m高），設置兩種分布器（膜式產生毫米級橢球形氣泡、節流式產生厘米級球冠氣泡）和四種流體（水、Breox溶液調變黏度和表面張力）。

同步測量：



氣相：陰影成像捕捉氣泡位置、尺寸分布和羽流軌跡重力中心（圖4）。



液相：PIV測量液體速度場；壓力傳感器監測四位置脈動；Unisense氧傳感器記錄溶解氧波動。

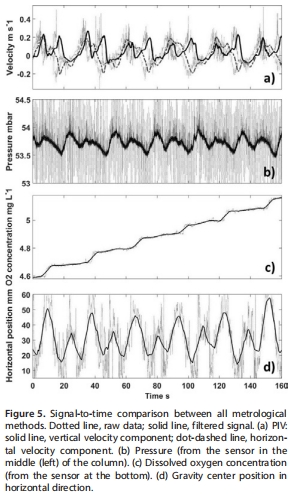

信號處理：對所有信號進行頻譜分析和自相關函數處理，提取主導振蕩頻率（圖5）。

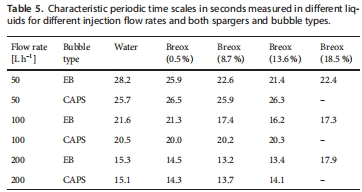

參數優化：系統改變氣體流速（50-200 L·h?1）和流體性質（黏度1-100 mPa·s），分析振蕩頻率變化規律（表5）。



無量綱分析：通過Strouhal數（St）、Grashof數（Gr）和新提出的Frouhal數（基于氣泡當量直徑）關聯數據，揭示尺度律。



測量數據及研究意義



多方法振蕩頻率數據（來自圖5和表3）：

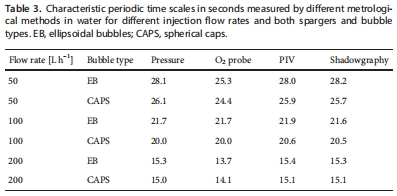

數據內容：PIV、陰影成像、壓力傳感器和氧傳感器在相同條件下（水，100 L·h?1）測得的振蕩周期高度一致（約21-28秒），證明羽流振蕩是氣液耦合的宏觀現象。



研究意義：驗證了多方法協同的可靠性；低頻振蕩（0.04-0.05 Hz）對應大尺度渦旋，是混合的主要驅動力。



黏度影響數據（來自表5和圖6）：

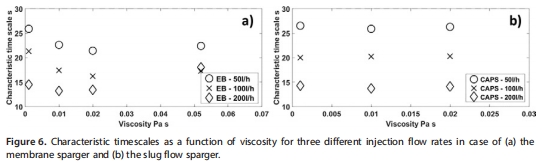

數據內容：黏度在1-20 mPa·s范圍內，振蕩周期隨黏度增加而減小（如膜式分布器在100 L·h?1下，周期從21.6 s降至16.2 s）；黏度>52 mPa·s時周期反彈（增至17.9 s）。



研究意義：中等黏度抑制氣泡聚并、減小尺寸，增強振蕩；高黏度促進大氣泡形成，削弱振蕩幅度。



表面張力影響數據（來自表5）：



數據內容：表面張力從75 mN·m?1降至55 mN·m?1時，低頻振蕩在高氣速下顯著增強（周期變化達20%）。



研究意義：低表面張力抑制氣泡聚并，增加氣含率，從而強化羽流不穩定性。



分布器效應數據（來自表3）：



數據內容：膜式分布器（產生小氣泡）的振蕩周期比節流式（大氣泡）長10%-15%。



研究意義：氣泡終端速度決定振蕩頻率，小氣泡上升慢導致低頻振蕩。



無量綱關聯數據（來自圖8和圖9）：

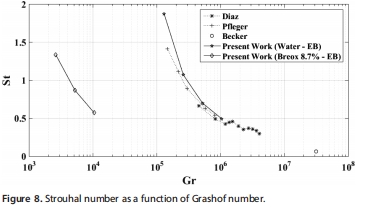

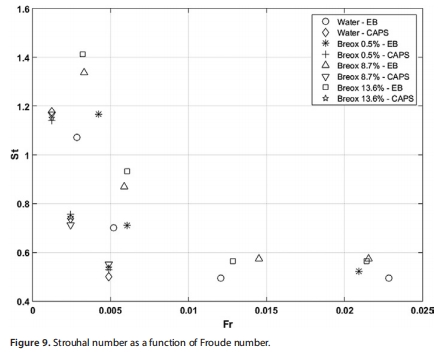

數據內容：Strouhal數（St）與Grashof數（Gr）關聯分散（圖8），而基于氣泡當量直徑的Frouhal數（Fr）與St呈現漸近關系（圖9）。



研究意義：提出Fr數更能捕捉氣泡尺寸的影響，為尺度放大提供新參數。



結論



振蕩機制：氣泡羽流低頻振蕩由氣泡終端速度與浮力驅動的大尺度渦旋共同控制，黏度通過改變氣泡尺寸間接調制振蕩頻率。

參數敏感性：振蕩頻率隨氣速增加而增加，隨黏度（<20 mPa·s）增加而增加，但高黏度（>50 mPa·s）會抑制振蕩。

設計啟示：對于高黏度生物反應器，宜采用小氣泡分布器和中等氣速以優化混合。



模型改進：新提出的Frouhal數（基于氣泡尺寸）比傳統Grashof數更能預測黏性流體中的振蕩行為。



詳細解讀使用丹麥Unisense電極測量數據的意義

丹麥Unisense氧傳感器在本研究中用于監測溶解氧濃度的低頻波動，其數據意義如下：



直接驗證混合效率：



數據關聯：圖5c顯示溶解氧信號與其他方法（壓力、PIV）同步波動，周期約21-25秒（表3）。



研究意義：證明氧傳輸與流體混合同源，氣泡羽流振蕩是質量傳遞的驅動力；氧傳感器響應慢（0.5秒）但仍能捕捉宏觀振蕩。



量化氣液傳質動力學：



數據內容：氧波動幅度反映局部氣含率變化，高氣速下波動加劇（表3中200 L·h?1時周期縮短至15秒）。



研究意義：結合陰影成像的氣泡數據，可關聯振蕩頻率與傳質系數，為反應器供氧優化提供依據。



識別流型轉變：



技術優勢：Unisense傳感器在高黏度流體中仍能檢測氧波動（表5），而光學方法受氣泡遮擋限制。



研究意義：在Breox溶液（黏度100 mPa·s）中，氧信號消失提示流型從渦旋流（VF）轉變?yōu)殡p胞過渡流（DCTF），為流型判據提供補充。



生物過程關聯：



應用延伸：在厭氧消化等生物過程中，Unisense數據可直接關聯微生物活性與混合效果，避免局部缺氧導致的反應器失效。



總之，Unisense氧傳感器不僅驗證了氣泡羽流振蕩對混合的貢獻，還通過傳質動態數據將流體力學與反應工程耦合，為生物反應器的設計和優化提供了關鍵指標。
