Limited reduction of ferrihydrite encrusted by goethite in freshwater sediment

淡水沉積物中被針鐵礦包裹的鐵素體的有限還原

來源：Geobiology (2016), 14, 374–389



論文總結

一、論文摘要

本研究探討了淡水沉積物中水鐵礦（ferrihydrite）被次生鐵礦物（如針鐵礦goethite）包裹 的現象如何限制微生物驅動的Fe(III)還原過程。研究人員在日本廣島大學Budo池塘的淡水沉積物（最深至10厘米）中，綜合運用了地球化學分析、光譜技術（如Fe K-edge EXAFS）、電子顯微鏡（TEM）和分子生物學方法（16S rRNA基因測序）。研究發現，沉積物表層（0-2厘米）以富含生物成因莖鞘結構的水鐵礦為主，并檢測到鐵氧化菌（如Gallionellaceae）。在2-4厘米深度，孔隙水中的Fe2?濃度顯著升高，同時檢測到異化Fe(III)還原菌。EXAFS分析表明，在3厘米以下深度，針鐵礦和菱鐵礦（siderite）開始出現。然而，Fe礦物組成的顯著變化僅局限于3-4厘米深度區間，盡管4厘米以下仍存在豐富的水鐵礦。在6厘米以下，CH?濃度開始增加，穩定同位素分析表明7厘米以下發生了乙酸發酵產甲烷作用。TEM觀察和表面敏感的CEY-EXAFS分析證實，在3厘米以下深度，水鐵礦表面被針鐵礦和菱鐵礦包裹（encrustation）。研究得出結論，深層沉積物中水鐵礦的不完全還原并非由于有機碳缺乏，而是很可能源于針鐵礦在其表面形成的包裹層，限制了微生物對水鐵礦的接觸和利用。

二、研究目的

本研究旨在探究自然環境中，次生鐵礦物（如針鐵礦）在Fe(III)氧化物（如水鐵礦）表面的沉淀包裹作用，如何影響并限制異化Fe(III)還原菌對Fe(III)的還原程度。具體目的包括：



驗證自然界的包裹現象：在淡水沉積物中尋找并證實水鐵礦被針鐵礦包裹的直接證據，此現象此前主要在實驗室中被觀察和研究。

揭示包裹對還原過程的抑制機制：闡明表面包裹如何通過降低Fe(III)氧化物的可接觸性（accessibility），而非改變其本征反應性，來抑制微生物還原。



評估對碳循環的連鎖效應：探究Fe(III)還原受限如何影響沉積物中有機碳的降解路徑，特別是是否因此“解禁”了硫酸鹽還原和產甲烷作用等競爭性過程。



三、研究思路

本研究采用了野外采樣與室內多技術聯用分析相結合的系統思路：



樣品采集：從Budo池塘的地下水涌出口附近采集沉積物柱芯，該地點富含鐵氧化物沉積。

高分辨率剖面測量：



使用丹麥Unisense微電極系統在實驗室測量沉積物垂直剖面的溶解氧（DO）、pH和氧化還原電位（Eh），以確定化學梯度（圖2）。



分層（如每1厘米）采集孔隙水，分析Fe2?、營養鹽、CH?等濃度及其穩定同位素組成（圖3, 4）。





礦物學表征：



采用體相Fe K-edge EXAFS分析沉積物整體鐵礦物組成（如水鐵礦、針鐵礦、菱鐵礦的比例）（圖5）。



采用表面敏感的轉換電子產額EXAFS 分析顆粒表面的鐵礦物組成，以探測包裹現象（圖6）。



利用透射電子顯微鏡（TEM） 直接觀察礦物形貌、結構及其在生物模板（如莖鞘）上的分布（圖7）。





微生物群落分析：通過16S rRNA基因克隆文庫技術，分析不同深度沉積物中的細菌和古菌群落結構，識別與鐵循環相關的關鍵功能菌群（如鐵氧化菌、鐵還原菌、產甲烷菌）（圖8）。



數據關聯與機理推斷：將地球化學數據、礦物學數據和微生物學數據進行整合關聯，從而推斷表面包裹作用對Fe(III)還原過程的抑制機制及其生態效應。



四、測量數據及研究意義（注明來源）

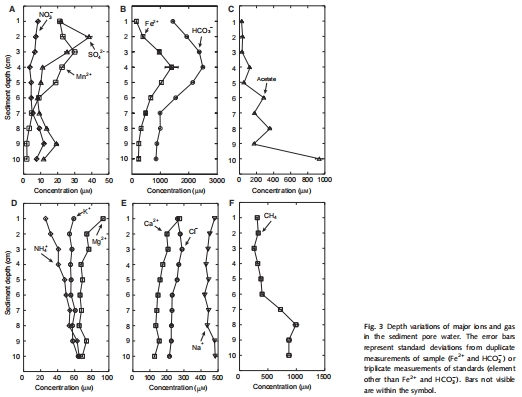

沉積物孔隙水地球化學剖面（來自圖3）：



數據：測量了孔隙水中Fe2?、Mn2?、SO?2?、NO??、NH??、乙酸、HCO??等多種離子隨深度的變化。關鍵發現是Fe2?濃度在2-4厘米深度出現峰值，隨后在更深部降低；而CH?濃度在6厘米以下顯著升高。



研究意義：這些數據清晰地描繪了沉積物中的氧化還原序列。Fe2?峰值指示了異化Fe(III)還原活動最活躍的層位。Fe2?濃度在更深處的下降與CH?濃度的上升，強烈暗示了在Fe(III)還原受限后，有機質降解的電子流轉向了產甲烷作用。這為理解碳循環路徑的轉換提供了地球化學證據。

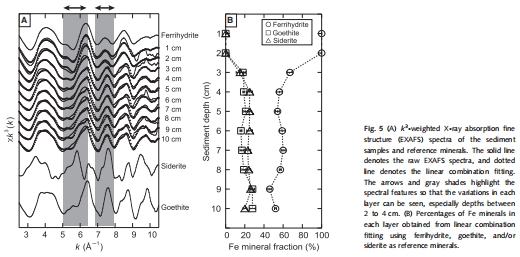

鐵礦物組成體相分析（來自圖5）：



數據：通過體相EXAFS線性組合擬合，定量給出了不同深度沉積物中水鐵礦、針鐵礦和菱鐵礦的相對比例。結果顯示，水鐵礦在整個剖面（1-10厘米）都占主導地位（>46%），但針鐵礦和菱鐵礦的比例在3厘米以下深度有所增加。



研究意義：這表明在沉積物深層，盡管水鐵礦大量存在，但還原過程并不完全。體相數據首先提示了Fe(III)還原受到抑制的可能性，但無法區分原因是礦物本身難還原還是可接觸性差。



鐵礦物表面組成分析（來自圖6和表3）：



數據：CEY-EXAFS分析顯示，在10厘米深處，顆粒表面的鐵礦物以針鐵礦為主（占65%），而水鐵礦僅占20%。這與體相EXAFS結果（水鐵礦占52%）形成鮮明對比。



研究意義：這是最關鍵的證據。表面和體相組成的差異直接證明了針鐵礦選擇性地沉淀并包裹在水鐵礦顆粒的表面。這種“外殼”物理上阻隔了鐵還原菌與水鐵礦的接觸，從而解釋了為何體相中水鐵礦含量高卻難以被還原。

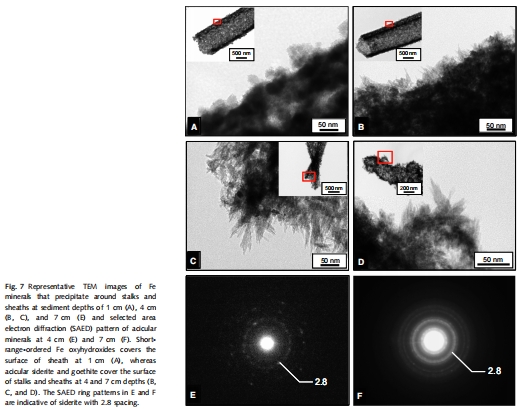

礦物形貌與結構直接觀察（來自圖7）：



數據：TEM圖像顯示，在1厘米深度，生物莖鞘表面覆蓋的是無定形、球狀的水鐵礦顆粒；而在3厘米以下深度，莖鞘表面則被針狀（acicular）的針鐵礦和菱鐵礦晶體所包裹。SAED衍射環證實了這些晶體的物相。



研究意義：提供了直觀的形態學證據，支持了EXAFS的結論。圖像清晰地展示了次生礦物（針鐵礦、菱鐵礦）如何在原始水鐵礦表面形成結殼，使“反應活性高”的水鐵礦被“反應活性低”的針鐵礦所覆蓋和鈍化。

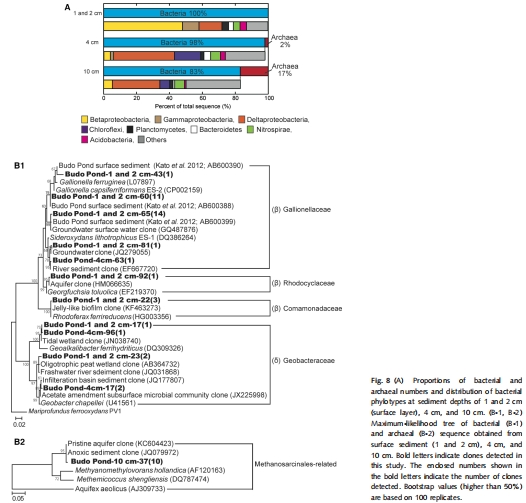

微生物群落結構（來自圖8）：



數據：16S rRNA基因分析顯示，在表層（1-2厘米）檢測到鐵氧化菌（如Gallionellaceae）；在1、2、4厘米深度檢測到鐵還原菌（如Geobacteraceae, Comamonadaceae）；在10厘米深度檢測到產甲烷古菌（如Methanosarcinales）。



研究意義：證明了參與鐵循環和甲烷循環的關鍵功能微生物在相應深度共存。鐵還原菌在Fe2?峰值深度存在，說明其具有還原潛力；而產甲烷菌在深部富集，正好與Fe(III)還原減弱、CH?生成增強的地球化學證據相吻合，從生物學角度支持了電子 acceptor 競爭與更替的假說。

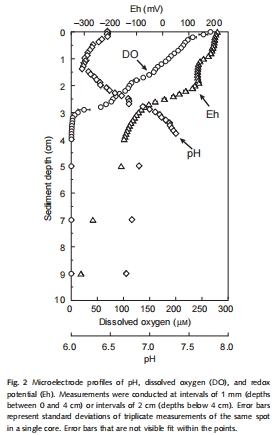

沉積物氧化還原微環境（來自圖2）：



數據：Unisense微電極測量顯示，溶解氧（DO）在3厘米以下即被完全耗盡，Eh值在2-3厘米深度急劇下降至負值。



研究意義：精確界定了氧化-還原過渡帶的位置，表明3厘米以下為穩定的厭氧環境，為Fe(III)還原和產甲烷等厭氧過程的發生提供了必要的化學條件。



五、研究結論

本研究得出以下核心結論：



自然環境中存在顯著的表面包裹現象：在淡水沉積物中，次生鐵礦物（針鐵礦）確實會在水鐵礦表面形成包裹層。這是首次在自然界中通過表面敏感技術（CEY-EXAFS）直接觀測并定量證實這一現象。

表面包裹是抑制Fe(III)還原的關鍵機制：深層沉積物中水鐵礦的不完全還原，主要不是由于其晶體學性質改變，而是因為針鐵礦包裹層限制了鐵還原菌對水鐵礦的物理接觸（可接觸性降低）。

對有機碳降解路徑產生深遠影響：Fe(III)還原的受限，使得本可被鐵還原菌利用的電子供體（如乙酸）轉而支持了產甲烷菌的生長和代謝，從而導致沉積物深層CH?濃度的升高。這表明，微觀的礦物表面過程（包裹）能夠調控宏觀的生態系統功能（碳循環路徑）。



多技術聯用的有效性：研究成功展示了將體相光譜、表面敏感光譜、高分辨顯微成像和微生物學分析相結合，對于揭示復雜環境體系中“結構-組成-功能”關系的強大能力。



六、丹麥Unisense電極測量數據的研究意義（詳細解讀）

在本研究中，丹麥Unisense微電極系統 用于測量沉積物剖面的溶解氧（DO）、pH和氧化還原電位（Eh），獲得的數據以圖2呈現。這些高分辨率（毫米級）的化學微環境剖面數據具有以下重要研究意義：



精確界定生物地球化學反應的“活動舞臺”：Unisense微電極提供的垂直剖面數據，如同對沉積物進行了一次“化學CT掃描”。它清晰地顯示，溶解氧在非常淺的深度（~3厘米）以下即被完全耗盡，而Eh值在2-3厘米深處發生斷崖式下跌，從氧化性正值迅速轉變為還原性負值。這精確劃定了好氧層和厭氧層的邊界，明確指示了從以氧為終端電子受體的好氧呼吸，向以Fe(III)、硫酸鹽等為電子受體的厭氧呼吸過渡的臨界深度。沒有這份高精度的“地圖”，后續對Fe(III)還原和產甲烷等厭氧過程的分析將缺乏準確的空間背景。

為理解微生物生態位的分異提供關鍵環境參數：DO和Eh的梯度是控制微生物群落垂直分布的首要環境因子。測量結果顯示，強還原條件（低Eh）在3厘米以下建立并持續。這解釋了為什么鐵還原菌和產甲烷古菌主要分布在沉積物的中深層——因為它們的代謝類型（厭氧呼吸）嚴格依賴于這種低氧/無氧的還原環境。Unisense數據將物理深度與化學條件直接關聯，為解釋圖8中微生物群落的垂直分布提供了不可或缺的環境動力學背景。

間接支持Fe(III)還原的化學條件：Fe(III)的微生物還原通常發生在厭氧條件下。微電極數據證實，在Fe2?濃度開始顯著升高的深度（2-4厘米），環境已是嚴格的厭氧狀態。這排除了氧氣抑制的可能性，從而將Fe(III)還原活動的啟動和強度的變化，更明確地歸因于Fe氧化物的可利用性（如表面包裹）和微生物活性本身，而不是整體氧化還原條件的缺失。



凸顯了微電極技術在環境微觀尺度研究中的不可替代性：傳統上通過分層取樣測量孔隙水化學的方法，分辨率有限且可能破壞沉積物結構。Unisense微電極能夠進行原位、無損、高空間分辨率的實時測量，捕捉到了化學參數在界面附近的急劇變化梯度，這是傳統方法無法實現的。這種測量精度對于研究發生在毫米-厘米尺度的沉積物-水界面反應至關重要，是連接宏觀現象與微觀過程的重要橋梁。



綜上所述，丹麥Unisense微電極在本研究中的作用是 “環境診斷師”和“過程定位器” 。它通過提供高精度的溶解氧和氧化還原電位垂直剖面，精確描繪了驅動沉積物生物地球化學循環的化學梯度背景，為后續解釋鐵還原過程的空間分布、微生物群落的生態位分異以及最終碳流向的轉變，奠定了堅實且定量的環境基礎。沒有這份關鍵的化學剖面數據，對整個系統功能的理解將停留在推測層面。
