Metal and Metalloid Size-Fractionation Strategies in Spatial HighResolution Sediment Pore Water Profiles

空間高分辨率研究沉積物孔隙水剖面的金屬和非金屬粒度分餾策略

來源：Environ. Sci. Technol. 2016, 50, 9506?9514



論文總結

一、論文摘要

本研究開發并應用了一種結合了微剖面測量系統（missy）與兩種分餾方法（超濾，UF；濁點萃取，CPE）的策略，用于在毫米尺度的高空間分辨率下，研究沉積物-水界面（SWI）孔隙水中金屬和類金屬元素在不同粒徑組分（溶解態、膠體態）中的分布。摘要指出，SWI存在陡峭的生物地球化學梯度，影響著物質的歸宿。missy系統允許在測量沉積物參數（如O?濃度、氧化還原電位）的同時，直接以高分辨率采集孔隙水樣品。結合針對小體積樣品（300 μL）建立的ICP-QMS方法，成功實現了UF（基于粒徑分離）和CPE（基于膠束介導的親/疏水性分離）這兩種分餾方法與多元素分析的聯用。結果表明，錳（Mn）主要存在于孔隙水的溶解態組分中。鈷（Co）和鐵（Fe）的分餾結果則顯示出UF和CPE方法之間的差異，這可能是由于兩者分餾機制的不同。研究證明，這兩種方法都適用于在毫米尺度上研究沉積物剖面中元素與組分的相關性。



二、研究目的

本研究的主要目的包括：



開發高分辨率分餾方法：建立能夠在沉積物-水界面以毫米級空間分辨率，對孔隙水中的痕量金屬和類金屬元素進行粒徑分餾分析的方法。

比較不同分餾機制：評估并比較基于粒徑大小的分餾方法（超濾，UF）和基于膠束介導的親疏水性質的分餾方法（濁點萃取，CPE）在分析沉積物孔隙水元素分布方面的適用性、優缺點和潛在誤差來源。

研究元素界面行為：利用上述方法，揭示關鍵金屬元素（如Mn、Fe、Co）在沉積物剖面不同氧化還原環境下的溶解態、膠體態分布特征及其遷移轉化規律。



評估方法應用潛力：為未來在受污染沉積物等環境研究中，應用高分辨率分餾技術來更全面地理解元素的地球化學循環提供方法學基礎和技術支持。



三、研究思路

研究采用方法開發與驗證和控制實驗下的應用研究相結合的系統思路：



實驗系統與樣品：



使用人工重構的沉積物柱（80%來自拉恩河的天然淡水沉積物 + 20%砂），在實驗室水族箱中穩定9周，以形成穩定的SWI梯度。



核心工具是微剖面和微采樣系統（missy），它允許在垂直方向以高空間分辨率（傳感器測量步長65 μm，孔隙水采樣步長~2.4 mm）同步進行原位測量和采樣。



高分辨率原位測量與采樣：



使用丹麥Unisense微電極同步測量溶解氧（O?）濃度和氧化還原電位（Eh）的垂直剖面。



使用missy系統的采樣探頭，在氬氣手套箱（防止樣品氧化）內，以~3.33 μL/min的速率直接、自動地從沉積物剖面采集孔隙水樣品（目標體積~500 μL）。



孔隙水樣品分餾處理：

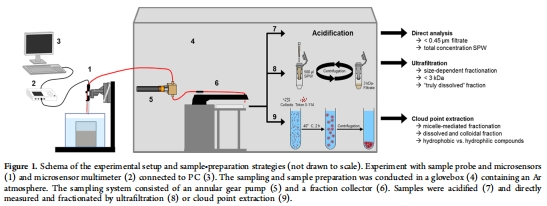

將采集的孔隙水樣品分為三組，分別進行三種處理（實驗設計示意圖見圖1）：



參照組：樣品僅經酸化后直接進行ICP-QMS分析，測定總濃度（<0.45 μm）。

超濾（UF）分餾：使用3 kDa截留分子量的超濾離心管，將樣品分離為溶解態（<3 kDa）和保留的膠體/顆粒態（>3 kDa）組分。



濁點萃?。–PE）分餾：基于表面活性劑Triton X-114，將樣品分離為親水性/溶解態（水相，aq phase）和疏水性/顆粒態（富膠束相，TRX phase）組分。



小體積樣品元素分析：



針對分餾后的小體積樣品（~300 μL），建立了專門的ICP-QMS（設置2）分析方法，實現了多元素（Mn, Fe, Co, As, Sb等）的準確定量。



數據對比與分析：



將不同分餾方法得到的元素濃度剖面與同步測量的O?、Eh剖面進行關聯分析。



比較UF和CPE兩種分餾方法對同一元素（如Mn, Fe, Co）分布特征的分析結果，探討其異同及原因。



四、測量數據及研究意義（注明來源）

本研究測量了多類數據，其來源和意義如下：

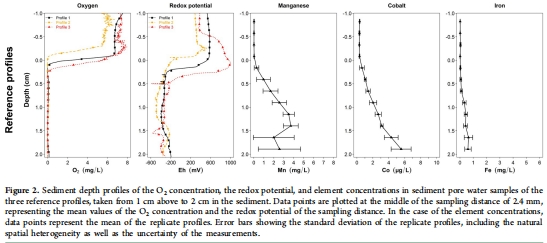

溶解氧（O?）和氧化還原電位（Eh）垂直剖面（來自圖2和圖3的上半部分）：





數據：圖2和圖3顯示，上覆水中的O?濃度約為5.8-10.3 mg/L。在沉積物-水界面之下極短的距離內（1-3 mm），O?濃度迅速降至檢測限以下（<0.01 mg/L）。Eh值在上覆水中為300-500 mV，隨著進入沉積物并變深，逐漸下降至約-40至30 mV的負值。



研究意義：這些高分辨率微電極數據精確刻畫了沉積物-水界面的氧化還原分層結構。O?的快速消耗和Eh的顯著降低，直接證實了界面之下存在強烈的缺氧和還原環境。這為解釋孔隙水中變價金屬（如Mn、Fe）的溶解/沉淀行為提供了關鍵的環境背景。O?滲透深度淺表明該界面是以擴散為主導過程的典型環境。



孔隙水中金屬總濃度垂直剖面（來自圖2的下半部分，以及圖3中“SPW”的數據線）：



數據：Mn、Fe、Co等元素在缺氧的沉積層中（約>1 cm深度）的總濃度（<0.45 μm）顯著高于上覆水氧化層。例如，Mn和Fe在深層孔隙水中的濃度可比上覆水高出一個數量級。



研究意義：這些數據直接反映了還原性溶解過程。在缺氧條件下，沉積物中的Mn(IV)和Fe(III)（羥基）氧化物被還原為可溶性的Mn2?和Fe2?，并釋放到孔隙水中，同時將吸附或共沉淀的痕量元素（如Co）釋放出來。總濃度剖面揭示了元素在界面附近再遷移的“源”或“匯”強度。

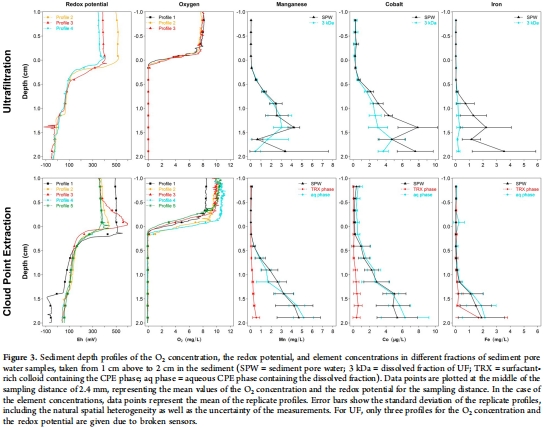

超濾（UF）分餾結果（來自圖3中“3 kDa”的數據線）：



數據：對于Mn，其在<3 kDa（溶解態）組分中的濃度與總濃度（<0.45 μm）高度一致，表明Mn幾乎完全以溶解態存在。對于Fe，在沉積物深層，總濃度很高，但<3 kDa組分濃度僅略有增加，表明大部分Fe存在于>3 kDa的膠體態中。Co在深層也顯示出部分存在于>3 kDa組分中。



研究意義：UF結果從粒徑角度揭示了元素的真實存在形態。Mn以溶解態主導，說明其活動性強。Fe主要以膠體形式存在，這可能與其在還原溶解后易形成Fe(II)的有機絡合物或微小膠體有關，影響了其遷移性。Co的部分膠體態可能與其和Fe/Mn氧化物共沉淀或有機絡合有關。



濁點萃?。–PE）分餾結果（來自圖3中“aq phase”和“TRX phase”的數據線）：



數據：CPE分析顯示，Mn幾乎完全存在于親水性的水相（aq phase）中。Fe和Co也主要存在于水相，而非疏水性的富膠束相（TRX phase）。



研究意義：CPE結果從親疏水性角度提供了元素形態的補充信息。Mn、Fe、Co主要存在于水相，表明它們主要以親水性的、溶解的離子或絡合物形式存在，而非疏水的顆粒物或大分子有機質結合態。這與UF結果對于Mn的判斷一致，但對于Fe，與UF結果（顯示大量膠體態）有所差異，提示Fe的膠體可能主要是親水性的（如無定形Fe(II)膠體）。



五、研究結論

本研究主要結論如下：



成功建立高分辨率分餾方法：成功將missy微采樣系統與UF和CPE兩種分餾技術相結合，首次實現了在毫米尺度上對沉積物孔隙水中金屬和類金屬元素的粒徑/性質分餾研究，并建立了適用于300 μL樣品的ICP-QMS分析方法。

UF和CPE各有優劣：超濾（UF）操作相對簡單、重現性好，是基于粒徑的經典分餾方法。濁點萃?。–PE）成本較低，并能提供基于親疏水性的獨特分餾信息，但操作更復雜，且可能受添加的絡合劑（如EDTA）干擾。UF被視為更穩健的首選方法，而CPE可作為補充手段提供不同維度的信息。

元素分餾行為存在差異：Mn在兩種分餾方法中均顯示主要存在于溶解態/親水相，表明其高活動性。Fe和Co的分餾結果在UF和CPE間存在差異，表明Fe可能主要形成親水性的膠體，而Co的形態可能受有機絡合作用影響。這凸顯了使用不同原理的分餾方法進行對比研究的重要性。

高分辨率揭示微觀異質性：毫米級的分辨率能夠捕捉到元素濃度和形態在沉積物-水界面附近的細微變化，這對于理解早期成巖過程和元素通量至關重要。



方法應用前景廣闊：該方法組合可用于研究自然沉積物中元素循環、污染物遷移轉化，以及生物擾動、環境擾動（如再懸?。缑孢^程的影響。



六、丹麥Unisense電極測量數據的研究意義（詳細解讀）

本研究中使用丹麥Unisense微電極測量的O?濃度和氧化還原電位（Eh）數據（圖2和圖3）具有至關重要的作用和深遠的研究意義：



精確界定氧化還原臨界層與生物地球化學分區：Unisense微電極的亞毫米級高空間分辨率（65 μm）使得能夠極其精確地確定氧氣滲透深度（OPD），本研究中發現OPD僅在界面下1-3 mm處。同時，Eh微剖面清晰地顯示了從氧化性上覆水到還原性沉積物的劇烈電位梯度。這些數據共同精確劃定了好氧區、亞厭氧區（如反硝化層）和嚴格的厭氧區（如鐵錳還原層、硫酸鹽還原層）的邊界。這是理解不同氧化還原序列反應（如好氧呼吸、硝酸鹽還原、鐵錳氧化物還原、硫酸鹽還原）發生位置和深度的先決條件。

為元素分餾數據提供機制性解釋框架：Unisense測量的氧化還原微環境是理解和解釋孔隙水中金屬濃度和形態分布驅動機制的關鍵。例如，O?的快速耗盡和Eh的急劇下降，直接導致了界面之下Fe/Mn（羥基）氧化物的還原溶解，這完美地解釋了圖2和圖3中Mn和Fe總濃度在界面之下顯著升高的現象。沒有Unisense提供的氧化還原梯度證據，元素濃度的變化將缺乏明確的地球化學成因解釋。

區分物理化學過程的相對重要性：通過將元素濃度/形態剖面與O?/Eh剖面在空間上精確疊加，可以推斷主導過程。例如，Mn2?濃度的增加與O?耗盡層高度吻合，強烈支持化學/微生物還原溶解是Mn釋放的主要機制。Eh的持續降低為其他厭氧過程（如硫酸鹽還原，可能影響硫化物敏感元素）的進行提供了環境證據。Unisense數據幫助建立了“氧化還原條件（因）→ 地球化學反應（果）→ 元素形態分布（表現）”的完整因果鏈。

驗證實驗系統的穩定性與代表性：通過多次重復剖面測量，Unisense數據表明實驗沉積物柱中形成了可重現的、穩定的氧化還原梯度。這證明了實驗室模擬系統的可靠性，確保了后續分餾研究所針對的地球化學環境具有代表性和可比性。O?濃度的輕微波動（如不同實驗批次上覆水O?的差異）也被精確記錄，為數據解讀提供了更全面的背景。

技術優勢保障數據真實性：與傳統分層取樣后測定相比，Unisense微電極的原位、實時、無損測量最大限度地避免了對脆弱沉積物-水界面結構的擾動，以及樣品取出后可能發生的氧化（對O?和Eh測量影響極大），獲得了反映真實原位條件的、無可替代的氧化還原參數。這對于研究對氧化還原狀態極其敏感的變價金屬（如Fe、Mn）至關重要。



支持分餾方法的比較與驗證：Unisense提供的統一環境背景（即所有分餾實驗都在相似且明確的氧化還原梯度下進行）使得UF和CPE兩種分餾方法的比較更加公平和有意義。元素形態分布的差異可以更可靠地歸因于分餾方法本身原理的不同，而非采樣時環境條件的波動。



總之，丹麥Unisense氧和氧化還原電位微電極獲得的高分辨率化學微剖面，不僅是描述沉積物-水界面環境的“背景圖”，更是解讀該界面復雜生物地球化學過程機理的“羅盤”。它將物理化學環境條件（O?, Eh）與地球化學反應產物（金屬的溶解、形態轉化）在空間上精確地聯系起來，為理解元素在微觀尺度上的遷移轉化行為提供了堅實的科學基礎，極大地增強了整個研究的深度和說服力。該方法組合展示了在微觀尺度上耦合物理化學參數測量與分子水平形態分析的強大能力。
