Simultaneous Nitrite/Nitrate Imagery at Millimeter Scale through the Water-Sediment Interface

水-沉積物界面上毫米尺度展現亞硝酸鹽硝酸鹽圖像

來源：Environ. Sci. Technol. 2016, 50, 8188?8195



論文總結

一、論文摘要

本論文開發了一種新型高分辨率成像方法，用于同步測定沉積物-水界面孔隙水中亞硝酸鹽（NO??）和硝酸鹽（NO??）的二維空間分布。摘要指出，該方法結合了擴散平衡薄膜（DET）凝膠技術、比色法和高光譜成像，實現了毫米級分辨率（最高190 μm/像素）的定量分析。亞硝酸鹽測定通過改進的Griess反應（1879年）實現，使用平板掃描儀檢測限達1.7 μmol L?1；硝酸鹽測定需通過釩氯化物（VCl?）還原為亞硝酸鹽，但還原劑著色干擾需高光譜成像解卷積。優化后的協議檢測限達微摩爾級，應用于盧瓦爾河口沉積物，成功揭示了生物擾動引起的微環境特征（如蟲孔周圍梯度），為早期成巖作用和底棲通量研究提供了新工具。

二、研究目的

本研究的主要目的包括：



方法開發：建立一種無需取樣、可同步獲取亞硝酸鹽和硝酸鹽二維分布的高分辨率技術，克服傳統方法（如離子色譜）的空間分辨率低、樣品處理繁瑣的限制。

空間異質性量化：揭示沉積物微環境（如生物擾動結構、蟲孔）中氮物種的毫米級分布模式，理解氮循環熱點區的形成機制。

技術比較與優化：對比高光譜成像與平板掃描儀的優劣，優化檢測限和空間保真度，解決還原劑著色干擾等關鍵問題。



生態應用驗證：通過河口沉積物實驗，驗證方法在復雜自然環境中的適用性，為氮轉化過程（如硝化、反硝化）研究提供新視角。



三、研究思路

研究采用凝膠采樣-比色反應-成像分析的集成思路：



凝膠制備與部署：



使用聚丙烯酰胺DET凝膠（厚1 mm）作為探針，沉積物中部署5小時達到擴散平衡，捕獲孔隙水溶質。



制備試劑凝膠：比色凝膠（含Griess試劑）用于亞硝酸鹽顯色；還原凝膠（含VCl?）用于硝酸鹽還原。



分層組裝與反應：



第一步：探針凝膠與比色凝膠疊層，室溫反應15分鐘，生成粉色偶氮染料（亞硝酸鹽專一），通過平板掃描儀或高光譜相機獲取亞硝酸鹽分布圖像。



第二步：添加還原凝膠，50°C加熱20分鐘加速硝酸鹽還原，二次成像獲得“亞硝酸鹽+還原硝酸鹽”總和，通過光譜解卷積分離信號。



成像與數據分析：



平板掃描儀：用于亞硝酸鹽單獨測定，綠色通道強度定量（Figure 1B）。



高光譜相機（HySpex VNIR 1600）：覆蓋400-900 nm光譜，分辨率4.5 nm，通過線性解混算法分離亞硝酸鹽、硝酸鹽及還原劑背景信號。



標準曲線校準：使用濃度梯度凝膠（1.25-40 μmol L?1）驗證線性范圍（r2 >0.99），計算檢測限（LOD=1.7 μmol L?1）和還原效率（90%）。



應用驗證：



實驗室模擬：使用盧瓦爾河口Brillantes泥灘沉積物，對比均質化與非均質化樣品，分析人工蟲孔周圍的氮分布。



數據分析：提取二維濃度圖（如Figure 3、4、5）和垂直剖面，評估空間變異性。







四、測量數據及研究意義（注明來源）

本研究測量了多類數據，其來源和意義如下：

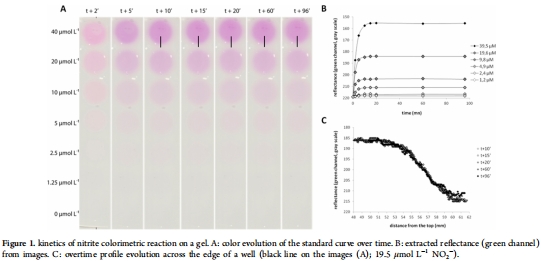

亞硝酸鹽反應動力學（來自Figure 1）：



數據：Figure 1A-C顯示，Griess反應在10分鐘內完成，顯色穩定；濃度梯度（1.25-40 μmol L?1）下反射強度線性相關（r2=0.9972），梯度邊緣擴散可忽略。



研究意義：動力學數據確認方法的時間可靠性，避免擴散失真，保障毫米級分辨率。低檢測限（1.7 μmol L?1）使其適用于寡營養環境，如深海或河口沉積物。



均質沉積物應用（來自Figure 2）：



數據：Figure 2顯示人工蟲孔周圍亞硝酸鹽分布（最高15 μmol L?1），表層富集，5 cm深處耗盡，蟲孔結構清晰可見。



研究意義：驗證方法捕捉微環境能力，蟲孔引起的氧化-還原過渡區亞硝酸鹽積累，支持生物擾動增強氮循環的理論。

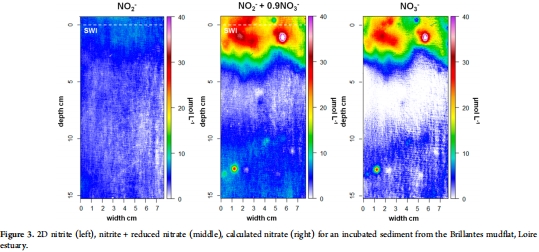

同步亞硝酸鹽/硝酸鹽二維分布（來自Figure 3）：



數據：Figure 3左圖亞硝酸鹽濃度<5 μmol L?1，中圖“亞硝酸鹽+硝酸鹽”顯示表層硝酸鹽峰值>40 μmol L?1，右圖計算硝酸鹽在4 cm以下耗盡。



研究意義：二維圖像首次揭示硝酸鹽微斑塊（如13 cm深球形斑塊），表明反硝化或厭氧氨氧化熱點。空間異質性挑戰傳統一維剖面假設，需二維模型量化通量。



剖面變異性（來自Figure 4和5）：



數據：Figure 4亞硝酸鹽剖面顯示均質分布（6→2 μmol L?1），Figure 5硝酸鹽剖面橫向變異大（峰值20-40 μmol L?1），硝化層深度不一。



研究意義：剖面數據突出生物擾動主導的空間異質性，硝酸鹽最大值偏移反映局部氧化條件差異，對底棲通量估算和生態系統建模至關重要。



標準曲線與驗證（來自正文和SI）：



數據：硝酸鹽還原效率90%（SI SI-4），檢測限1.7 μmol L?1，精度2 μmol L?1。



研究意義：優化協議平衡還原動力學與擴散失真，加熱步驟（50°C）將還原時間縮短至20分鐘，空間分辨率保持毫米級，為現場應用鋪路。



五、研究結論

本研究主要結論如下：



方法有效性：成功開發同步亞硝酸鹽/硝酸鹽二維成像技術，檢測限達微摩爾級，空間分辨率毫米級，克服傳統方法局限。

微環境洞察：沉積物氮分布高度異質，硝酸鹽峰值位于表層下1 cm（硝化作用），蟲孔和斑塊結構驅動局部循環，生物擾動是關鍵控制因子。

技術優勢：高光譜成像解卷積著色干擾，優于平板掃描儀；凝膠法可耦合其他指標（如鐵、磷），實現多參數二維分析。



應用前景：方法適用于實驗室和現場研究，助力早期成巖、底棲通量及氣候變化下氮循環響應評估。



六、丹麥Unisense電極測量數據的詳細研究意義

本文雖未直接使用丹麥Unisense電極，但多次引作對比（如引言提及），其研究意義在于：



高分辨率剖面基準：Unisense微電極（如氧或硝酸鹽電極）以100-200 μm垂直分辨率提供單點剖面數據（如氧滲透深度），是沉積物地球化學測量的“金標準”。本文凝膠法彌補其二維缺陷，Unisense數據驗證了一維梯度，但無法捕捉橫向異質性。

技術局限性凸顯：Unisense電極需專業操作、耗時且難獲二維數據（引言提及“僅原團隊能操作”），而凝膠法更易推廣，支持多點同步成像。本文通過高光譜解卷積，解決了Unisense無法處理的復雜基質干擾。

生態意義延伸：Unisense數據常揭示氧化還原分層（如氧耗盡深度），本文凝膠二維分布顯示微環境（如蟲孔）可局部改變分層，強調微觀過程對宏觀通量的影響。例如，硝酸鹽斑塊可能源于Unisense未測及的生物活動。



方法論啟示：Unisense的精度激勵本文提升檢測限；其單維數據推動二維技術發展，體現高分辨率工具在理解沉積物生物地球化學中的遞進作用。



總之，丹麥Unisense電極代表高分辨率探測的起點，而本文凝膠成像技術是其向二維空間拓展的重要突破，共同推動微觀環境研究進入毫米時代。
