Chemical sensors for in situ data collection in the cryosphere

在冰凍圈中就地收集數據的原位化學傳感器

來源：Trends in Analytical Chemistry 82 (2016) 348–357



論文總結

一、論文摘要概述

本論文系統綜述了適用于冰凍圈（如冰川、冰蓋）水體化學監測的原位傳感器技術。摘要指出，冰川融水是全球生物地球化學循環的重要組分，但其低溫（近0℃）、低離子強度（5–100 μS/cm）、高濁度（懸浮物達1–16 g/L）及凍融循環等極端條件對傳統傳感器構成挑戰。論文評估了多種商業化及定制化傳感器對關鍵生物地球化學參數（如溶解氧、pH、甲烷、硝酸鹽、磷酸鹽、鐵、錳）的監測能力，并針對缺乏商用方案的參數（如低濃度營養鹽）討論了新興技術（如微流控芯片）。最終目標是推動原位傳感器在極端冰凍圈環境（如亞冰川湖泊）中的應用，以揭示難以觸及區域的化學過程。

二、研究目的



技術評估：系統評估現有化學傳感器在冰川融水極端環境（低溫、低離子強度、高濁度）中的適用性、檢測限與穩定性。

需求定位：明確冰凍圈關鍵生物地球化學參數（如氧化還原指標、營養鹽）的監測需求，界定傳感器需達到的分辨率與檢測范圍（參考表2）。

技術缺口識別：指出當前商用傳感器的局限性（如檢測限不足、抗凍性差），并展望實驗室開發中的技術（如微流控、光學傳感器）的潛力。



應用推動：為極地科學提供傳感器選型指南，支持對亞冰川系統等隱蔽環境的長期原位監測。



三、研究思路

論文采用“參數分類-技術評述-案例驗證-適用性建議”的邏輯框架：

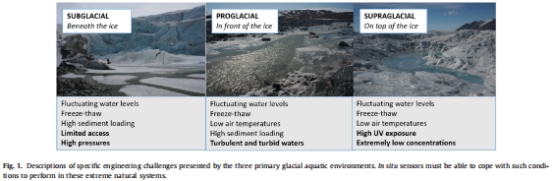

環境特征分析：首先界定冰川融水的水文地球化學特性（如離子濃度范圍見表1），并總結三大環境（冰面、冰內、冰下）的工程挑戰（圖1）。





分參數技術綜述：針對7類關鍵參數（溶解氧、pH、甲烷、氮磷營養鹽、鐵錳），逐項分析：



原理比較：對比電位法、光學法、濕化學法等傳感器的機理。

商用設備評述：列舉代表性產品（如Aanderaa氧光極、Honeywell Durafet pH-ISFET）的性能指標（如表3展示氧光極參數）。



部署案例：結合實地?cái)?shù)據（如圖2的格陵蘭冰川融水溶解氧記錄）驗證可行性。





挑戰與改進：指出技術瓶頸（如低離子強度對pH測量的干擾）及解決方案（如添加防凍劑）。

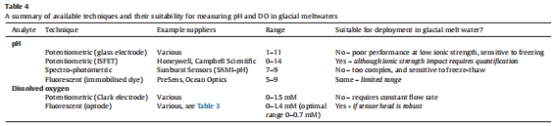

綜合推薦：基于技術成熟度與環境適應性，給出每類參數的傳感器選型建議（如表4對pH技術的評級）。





四、測量數據及研究意義（注明來源）



溶解氧（DO）動態（來自圖2）：



數據特征：圖2顯示，使用PreSens Fibox 3和Aanderaa 3835光極在格陵蘭Leverett冰川融水中連續監測，揭示溶解氧的日際波動（與融冰周期相關），且傳感器在近0℃水中穩定性高（漂移<3%）。



研究意義：證實光極技術適用于冰川融水的長期監測，為量化冰下生物活動（如微生物耗氧）提供關鍵氧化還原指標。

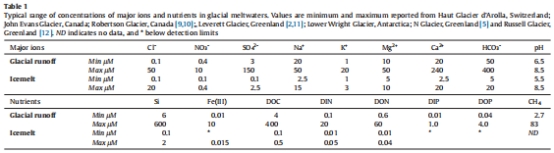

冰川水化學背景值（來自表1）：



數據范圍：表1匯總了全球典型冰川融水中主要離子（如Ca2? 20–50 μM）、營養鹽（NO?? 0.1–10 μM）及甲烷（2.7–83 μM）的濃度范圍。



研究意義：為傳感器檢測限設定提供基準（參考表2），例如硝酸鹽傳感器需達到0.05 μM檢測限才能有效監測冰川融水。



硝酸鹽微流控傳感器性能（來自圖3）：



技術展示：圖3呈現實驗室芯片傳感器在格陵蘭冰面溪流的部署實例，該傳感器通過Griess比色法實現0.02 μM檢測限。



研究意義：微流控技術解決了低濃度硝酸鹽測量的難題，支持對冰川養分輸出效應的精準評估。



五、研究結論



技術成熟度差異：溶解氧光極（如Aanderaa、PreSens）已是成熟技術，適合長期部署；而pH傳感器（如ISFET）和甲烷傳感器（如Contros HydroC）仍需優化低離子強度響應。

營養鹽監測缺口：硝酸鹽、磷酸鹽的測量依賴濕化學微流控技術（如實驗室芯片），但商用設備檢測限不足，且試劑防凍問題待解。

鐵錳監測挑戰：伏安法或離子選擇性電極檢測限不足，需發展預濃縮-化學發光法等技術。



原位監測必要性：傳感器可避免樣品運輸污染，尤其適用于亞冰川湖泊等隱蔽環境，助力揭示冰凍圈生物地球化學過程。



六、丹麥Unisense電極測量數據的詳細研究意義

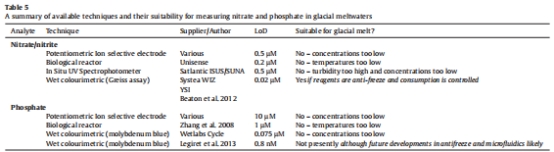

本論文中提到的丹麥Unisense電極主要在溶解氧（表3）和氮物種監測（表5）中涉及，其技術特點與研究意義如下：



技術特性：



氧微光極：傳感器頭直徑僅430 μm，分辨率達0.05% O?，適合微環境監測（如沉積物-水界面）。



氮生物傳感器：基于微生物反應器原理，檢測限0.2 μM，但低溫（<10℃）下酶活性受限，暫不適用于冰川環境。



研究意義：



高空間分辨率優勢：Unisense微電極的毫米級探頭可精準定位氧化還原梯度，例如在冰下孔隙水中識別微生物活動熱點。

低溫局限性警示：Unisense氮傳感器在冰川環境中的失效案例說明，生物型傳感器需耐寒改造，推動非生物替代技術（如化學法）發展。



技術適應性代表：作為光學傳感器的典型供應商，Unisense產品的評估結果反映了光學技術整體在冰凍圈的潛力（如抗?jié)岫雀蓴_、無需試劑），但也暴露了膜材料在凍融循環中的脆弱性。



綜上，Unisense電極的數據和評述為冰凍圈傳感器設計提供了微型化與抗凍性的平衡參考，既展示了高分辨率監測的可能性，也明確了低溫適應性是技術創新的關鍵方向。
