Two Electrode Collector-Generator Method for the Detection of Electrochemically or Photoelectrochemically Produced O2

雙電極集電極-發生器法，用于電化學或光電化學方法產生的O2的檢測

來源：Anal. Chem. 2016, 88, 7076?7082



論文摘要總結

本研究報道了一種雙工作電極技術（稱為“collector-generator cell”），用于原位檢測和定量電化學或光電化學產生的氧氣（O?）。該裝置由兩個平行的氟摻雜氧化錫（FTO）電極組成（間距1 mm），其中發生器電極（generator）用于電化學或光電解水產生O?，收集器電極（collector）在-0.85 V vs. SCE電位下還原溶解氧，通過測量還原電流來定量O?。該方法專為染料敏化光電合成電池（DSPEC）設計，解決了傳統檢測技術（如氣相色譜、光譜法）在低濃度O?、小體積體系中的局限性，具有高靈敏度、快速響應和抗光干擾優勢。

研究目的

本研究旨在解決光電化學水氧化研究中O?檢測的挑戰，具體目標包括：



開發原位檢測技術：避免傳統方法（如氣相色譜需密閉取樣、光譜法易受光干擾）的誤差，實現光電化學體系中的實時、定量O?監測。

優化檢測靈敏度：通過小體積設計（電極間90–120 μL）放大O?信號，克服低法拉第效率或小電流下的檢測限問題。



驗證可靠性：評估收集效率、電容效應和離子強度影響，確保數據準確性，為催化劑性能評估提供可靠工具。



研究思路

研究分為四個階段：



裝置設計與制備：構建collector-generator單元（圖1），包括FTO發生器電極（部分修飾介孔ITO）和FTO收集器電極，邊緣用環氧樹脂密封，僅留頂部和底部開口用于溶液毛細填充。電極間距1 mm以平衡擴散時間和信號強度。



方法驗證：



收集效率校準：通過恒電位實驗（發生器1.6 V vs. SCE產O?，收集器-0.85 V還原O?）測量平均收集效率為68.9±4.0%（接近理論值70%），驗證裝置幾何依賴性（圖2）。



干擾排除：測試Pt修飾電極的遷移問題（圖3顯示Pt從FTO-Pt電極遷移至FTO，導致假信號），確立純FTO收集器的必要性；通過循環伏安（圖4）確定-0.85 V為O?還原最佳電位（H?析出干擾?。?。







機制分析：利用計時電流和Cottrell方程（公式3）計算O?還原電子轉移數為2.9±0.2，表明反應以4電子還原為主導（近3電子計為收集效率損失所致），并排除H?O?干擾（圖5實驗未檢測到H?O?氧化電流）。





條件優化：考察離子強度影響（圖6），發現低電解質濃度（<0.5 M NaClO?）引起電極間電容耦合電流，導致假性高信號；優化至0.5 M以上以抑制干擾。



光電應用：將方法應用于光驅動水氧化模型（如Ru基光敏劑-催化劑體系），實時監測O?生成法拉第效率（如22%），揭示催化劑降解動力學（如光敏劑競爭氧化）。



測量數據及研究意義

以下關鍵數據均來自論文中的圖表，其研究意義如下：

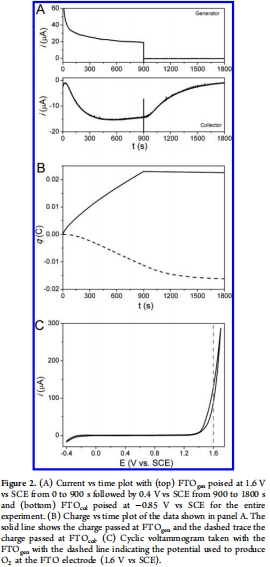

裝置結構與收集效率（圖1和圖2）



數據來源：圖1展示collector-generator裝置示意圖和實物照片；圖2A-B為典型計時電流和電荷-時間曲線（發生器1.6 V vs. SCE，收集器-0.85 V）。



研究意義：圖1證實裝置密封性和透明性（FTO收集器不阻擋光路）；圖2B電荷積分顯示收集器電荷（Q_col）與發生器電荷（Q_gen）比值直接計算法拉第效率（公式2）。意義：提供直觀的O?定量方法，收集效率~70%為數據標準化基準。



電極材料選擇驗證（圖3和圖4）



數據來源：圖3對比FTO電極在Pt遷移前后的CV曲線；圖4為FTO電極在不同O?飽和度（N?、空氣、O?）下的CV響應。



研究意義：圖3中Pt遷移導致FTO出現Pt氧化物峰（0.7 V/-0.2 V），證明Pt基電極不可靠；圖4顯示-0.85 V時O?還原電流與濃度正比，且無H?析出干擾（-1 V以下才發生）。意義：確立FTO為理想收集器材料，避免假陽性信號。

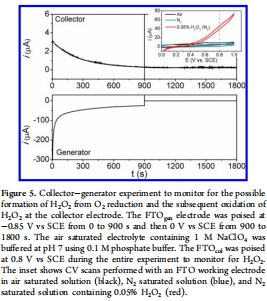

O?還原機制與H?O?排除（圖5）



數據來源：圖5為檢測H?O?的實驗（收集器0.8 V氧化H?O?），插圖CV驗證H?O?特征峰。



研究意義：主圖無H?O?氧化電流，結合電子轉移數~3，證實O?還原以直接4電子路徑為主，排除2電子生成H?O?的干擾。意義：確保O?定量專一性，提升數據可靠性。

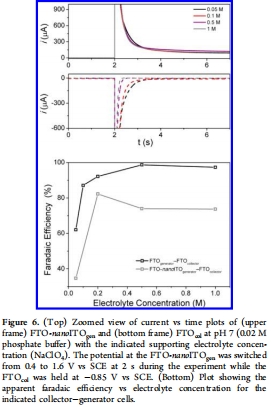

離子強度影響（圖6）



數據來源：圖6展示不同NaClO?濃度（0.05–1 M）下電流-時間曲線和表觀法拉第效率變化。



研究意義：低離子強度（0.05 M）時電容耦合電流導致電流“鏡像”效應（收集器瞬時響應發生器），優化至0.5 M后耦合消失，效率穩定~70%。意義：揭示實驗條件臨界性，指導電解質選擇以避免假信號。



結論

本研究成功開發并驗證了collector-generator雙電極O?檢測方法，主要結論如下：



技術優勢：裝置小巧（1 mm間距）、透明（FTO收集器）、快速響應（穩態時間~300 s），適用于低體積、低O?濃度的光電化學體系。

可靠性：平均收集效率68.9%可通過幾何校準；FTO收集器避免Pt遷移干擾；優化離子強度（≥0.5 M）抑制電容效應。

應用價值：成功用于光驅動水氧化模型，實時揭示催化劑法拉第效率衰減機制（如光敏劑氧化），為催化劑優化提供動力學依據。



普適性：方法僅需FTO電極和雙電位儀，成本低且易推廣，適用于金屬氧化物基電極的O?檢測。



丹麥Unisense電極測量數據的詳細解讀

在論文中，丹麥Unisense電極被提及作為現有O?檢測技術的對比（引言部分），但本研究的核心是自建的collector-generator方法。Unisense電極是一種商用微傳感器（針尖式封裝），用于溶解氧檢測。其研究意義及與本研究的關聯如下：



技術對比凸顯創新性：論文指出，Unisense電極雖具高靈敏度（微米級探針），但存在局限性：



體積依賴：Unisense監測整體溶液O?濃度（通常5–8 mL），低產率體系信號稀釋，難以檢測微小變化。

光干擾：探針可能阻擋光路或受激發光源噪聲影響。



本研究的改進：Collector-generator通過小體積設計（90–120 μL）放大局部O?信號，且FTO收集器透明，無光阻擋問題（圖1裝置）。意義：本研究方法彌補了Unisense在光電化學應用中的不足，尤其適合低通量、光驅動體系。



方法學貢獻：盡管論文未直接使用Unisense電極實驗，但其提及促進了本方法的優化：



靈敏度基準：Unisense的檢測限（μM級）為本研究提供對比標準，推動collector-generator實現同等靈敏度（圖2和4的電流信號對應nM-μM O?）。



誤差規避：Unisense需嚴格隔絕大氣O?（易滲透隔膜），而本研究通過電化學凈化（收集器預還原去除殘余O?）和密封設計降低誤差，提升可靠性（圖2實驗流程）。意義：本研究方法在易用性和抗干擾性上超越商用電極。



研究意義延伸：Unisense代表了一類微傳感器技術，本研究的collector-generator方法為其提供了替代方案：



成本與可及性：Unisense電極昂貴，需專用設備；本研究方法僅需廉價FTO和標準電化學工作站，降低研究門檻。



自定義靈活性：裝置幾何（如間距）可調，適應不同擴散需求（公式1預測穩態時間），而Unisense固定封裝。意義：為個性化檢測需求提供開源解決方案。



總之，Unisense電極作為行業標桿，其局限性激發了本研究的創新；而collector-generator方法在光電化學O?檢測中展現出更優的適用性、經濟性和可靠性，為太陽能燃料研究提供了關鍵工具。
