Cysteine: A biocompatible, breathable and beneficial coating for graphene oxide

L-半胱氨酸的生物相容性、透氣性及對石墨烯氧化物涂層形成的有益性

來源：Biomaterials 52 (2015) 301-311



論文摘要

本文研究了一種小分子生物材料——L-半胱氨酸（L-cysteine）共價修飾氧化石墨烯（GO）后形成的復合材料（CysGO）的生物相容性。研究發現，與原始GO相比，CysGO在保持GO優良特性的同時，對斑馬魚胚胎的毒性顯著降低。CysGO不會引起明顯的組織缺陷、畸形、死亡或孵化延遲，也未造成顯著的DNA損傷、Na+/K+-ATP酶活性下降或線粒體膜電位降低。其生物相容性提升的原因包括：CysGO的自旋電子強度比GO低兩個數量級，減少了自由基相關毒性；更重要的是，氧氣微傳感器分析表明，GO的包裹會導致胚胎缺氧，而CysGO則是一種“透氣”的涂層，能維持正常的氧環境。此外，CysGO還能保護胚胎免受砷中毒。

研究目的

本研究旨在通過將L-半胱氨酸共價固定在GO上，制備CysGO復合材料，并評估其是否能在保留GO有益特性的同時，減少GO對斑馬魚胚胎的負面生物效應（如發育毒性），并探究其內在機制。同時，驗證CysGO是否具有解毒（如抗砷毒性）等有益功能。

研究思路



材料合成與表征：通過化學方法將L-半胱氨酸共價接枝到GO上，形成CysGO。利用AFM、TEM、SEM、XPS、XRD、拉曼光譜等手段對GO和CysGO的形貌、化學結構和晶體結構進行詳細表征。

生物相容性評估：以斑馬魚胚胎為模型，系統比較GO和CysGO暴露后引起的胚胎畸形率、孵化率、死亡率等發育毒性指標。

組織與細胞水平分析：通過H&E染色觀察組織病理變化，并檢測DNA氧化損傷標志物（8-OHdG）、Na+/K+-ATP酶活性、線粒體膜電位（JC-1染色）和活性氧（ROS）水平。

機制探究：



通過電子順磁共振（EPR）和紫外-可見光譜分析材料的非特異性活性（如自由基）。

使用丹麥Unisense氧微電極，直接測量GO或CysGO包裹下，胚胎絨毛膜內部的氧氣濃度，驗證“物理包裹致缺氧”的假說。



通過補充氧氣實驗，反向驗證缺氧在GO毒性中的作用。



有益功能驗證：評估CysGO對砷（As(III)）誘導毒性的緩解作用。



測量的數據、研究意義及來源

研究測量了多方面的數據：



材料表征數據：

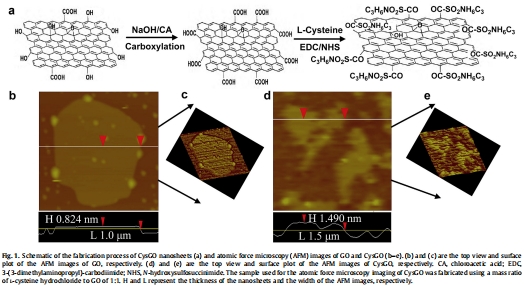

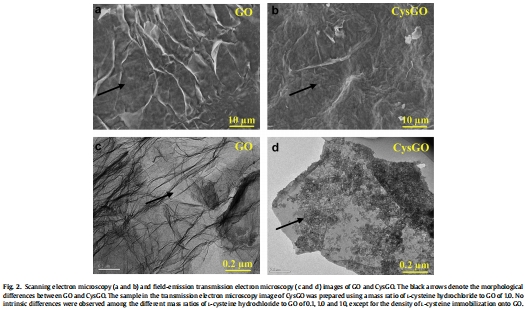

AFM/TEM/SEM圖像：顯示GO為平整納米片（厚度~0.87nm），而CysGO厚度增加（~1.42nm）且表面更粗糙，證實L-半胱氨酸成功修飾。研究意義：為后續生物學效應差異提供物理化學基礎。數據來自圖1b-e和圖2a-d。







胚胎發育毒性數據：



畸形率、孵化率、死亡率：GO暴露導致心包水腫、尾鰭彎曲、眼畸形（圖4b,c箭頭所示），孵化延遲和死亡；而CysGO組這些指標與對照組無顯著差異（圖4d,e）。研究意義：直接證明CysGO的生物相容性顯著優于GO。數據來自圖4。





組織病理學數據：

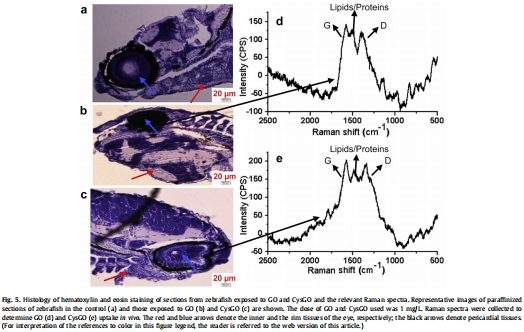

H&E染色切片：GO暴露組眼內部組織細胞核發育被抑制，心包組織出現水腫且結構紊亂；CysGO組則與對照組一樣正常。研究意義：從組織形態學證實CysGO的安全性。數據來自圖5a-c。





細胞與分子毒性數據：

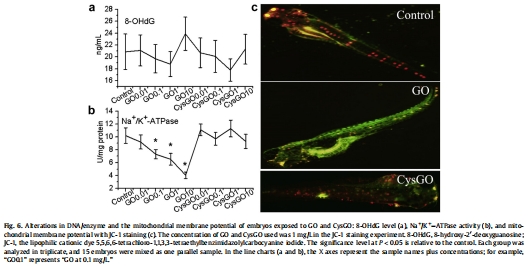

Na+/K+-ATP酶活性：GO顯著抑制該酶活性，而CysGO無影響。研究意義：表明GO干擾了離子調節和細胞基本功能。數據來自圖6b。

線粒體膜電位（JC-1染色）：GO導致綠色熒光增強（膜電位喪失），CysGO影響較小。研究意義：表明GO損害了線粒體功能。數據來自圖6c。

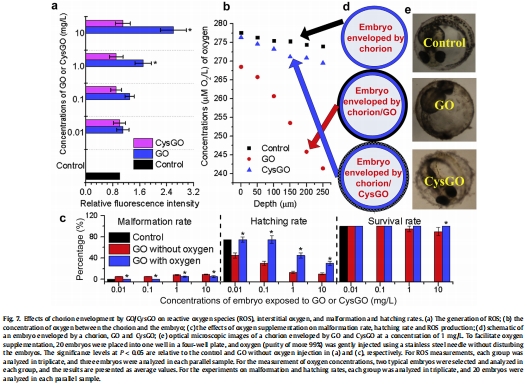

ROS水平：GO誘導ROS顯著升高，而CysGO不引起ROS爆發。研究意義：氧化應激是GO毒性的重要機制之一。數據來自圖7a。





使用丹麥Unisense氧微電極測量的氧氣濃度數據：



數據內容：在胚胎絨毛膜內250μm深度處，GO暴露組氧氣濃度（~241.4 μM）顯著低于對照組（~274.0 μM）和CysGO組（~269.5 μM）。研究意義：直接證實了GO的包裹造成了胚胎局部缺氧微環境，而CysGO是“透氣”的。這是解釋兩者毒性差異的關鍵物理機制證據。數據來自圖7b。



研究結論



成功合成了L-半胱氨酸修飾的GO（CysGO），其保留了GO的納米片結構。

CysGO對斑馬魚胚胎表現出優異的生物相容性，顯著降低了GO引起的發育毒性、組織損傷、細胞功能障礙和氧化應激。

CysGO生物相容性提升的機制包括：① 降低材料本身的自由基活性；② 最關鍵的是，避免了GO的物理性窒息效應，充當了“透氣”涂層，維持了胚胎的正常氧氣供應。

CysGO還具有解毒功能，能有效緩解砷引起的胚胎毒性。



CysGO是一種兼具GO優良特性、生物相容性和有益功能的潛在生物材料。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

使用丹麥Unisense氧微電極測量的數據在本研究中具有至關重要的作用，其研究意義可詳細解讀如下：



直接驗證核心假說，提供關鍵機制證據：本研究的核心假說之一是GO的二維片層結構會緊密包裹胚胎絨毛膜，造成物理性缺氧，從而導致毒性。Unisense氧微傳感器是一種能夠進行原位、實時、高空間分辨率（微米級）溶解氧測量的尖端設備。圖7b顯示的數據直接、定量地證明了在GO包裹下，胚胎絨毛膜內部的氧氣濃度確實顯著降低。這為“物理屏障致缺氧”這一此前多為推測的機制提供了最直接的實驗觀測證據，將材料特性（GO的包裹性）與生物學效應（缺氧應激）完美地聯系起來。

區分材料作用機制，闡釋“透氣性”概念：該測量數據同時顯示，CysGO包裹下的胚胎內部氧氣濃度與正常對照組無顯著差異。這強有力地證明了L-半胱氨酸的修飾改變了GO的表面性質，使其從一種“窒息性”材料轉變為一種“透氣性”涂層。從而使CysGO在利用GO的載體功能時，避免了其最主要的物理毒性機制。

連接缺氧與下游毒性效應：通過補充氧氣實驗（圖7c），研究發現供氧可以緩解GO引起的畸形、孵化延遲和ROS升高。這將Unisense電極測得的“缺氧”（因）與觀察到的“毒性表型”（果）直接關聯，形成了完整的因果鏈條：GO包裹 → 局部缺氧（由Unisense電極證實） → 氧化應激/發育異常 → 毒性效應。



方法學優勢：與傳統破壞性取樣方法相比，Unisense電極的無損原位測量避免了對胚胎微環境的干擾，提供了最真實、最精確的物理化學數據，極大地增強了研究結論的可靠性。



綜上所述，丹麥Unisense電極測量的氧氣數據不僅是驗證“GO致缺氧”這一創新性毒性機制的關鍵，更是闡釋CysGO生物相容性得以提升的核心依據。它使該研究從傳統的生化指標描述，深入到了對材料-生物界面物理微環境的深刻理解，凸顯了高分辨率原位測量技術在納米毒理學和生物材料研究中的不可替代的價值。
