Correlations among Structure, Electronic Properties, and Photochemical Water Oxidation: A Case Study on Lithium Cobalt Oxides

以鈷酸鋰為例研究光催化劑的結構、電子性質與光化學水氧化的關系

來源：ACS Catal. 2015, 5, 3791?3800



論文摘要

本研究以兩種結構的鈷酸鋰（LiCoO?）——尖晶石型低溫相（LT-LiCoO?）和層狀高溫相（HT-LiCoO?）為模型，探究了其作為水氧化催化劑（WOCs）的性能。LT-LiCoO?含有生物啟發的{Co?O?}立方體結構單元，而HT-LiCoO?為層狀結構。研究發現，通過化學脫鋰（delithiation）制備的Li?.?CoO?能顯著提升光化學水氧化活性：LT-Li?.?CoO?的氧氣產率提高5倍，HT-Li?.?CoO?提高10倍。脫鋰誘導了電子性質轉變（如帶隙減小、金屬性增強），并增強了空穴遷移率。{Co?O?}單元通過構建3D Co-O-Co網絡促進電荷傳輸。研究建立了結構、電子性質與水氧化活性之間的直接關聯。

研究目的

本研究旨在：



比較兩種結構LiCoO?（含{Co?O?}單元的LT相和不含該單元的HT相）的光化學水氧化性能。

探究脫鋰對電子性質（如空穴濃度、遷移率）和水氧化活性的影響。

驗證{Co?O?}結構單元在優化電荷傳輸中的作用。



通過多技術表征建立結構-電子性質-活性之間的因果關系。



研究思路

研究采用對照實驗與多維度表征相結合的方法：



材料合成與處理：通過溶膠-凝膠法合成LT-LiCoO?（400°C煅燒）和HT-LiCoO?（700°C煅燒），并使用溴-乙腈溶液進行化學脫鋰，獲得Li?.?CoO?。

結構表征：利用粉末X射線衍射（PXRD）、拉曼光譜、高分辨透射電鏡（HR-TEM）等確認晶體結構和脫鋰后的變化。

電子性質分析：通過紫外-可見光譜（UV-Vis）、傅里葉變換紅外光譜（FT-IR）、X射線光電子能譜（XPS）、磁性測量、7Li核磁共振（NMR）等評估脫鋰對帶隙、Co-O鍵共價性、空穴濃度等的影響。

催化性能測試：在標準光化學體系（[Ru(bpy)?]2?為光敏劑，Na?S?O?為電子受體，pH 7磷酸鹽緩沖液）中，使用丹麥Unisense Clark電極和氣相色譜（GC）監測氧氣演化，比較活性（轉換數TON、轉換頻率TOF）。



關聯分析：將電子性質變化（如空穴遷移率）與催化活性關聯，并探討{Co?O?}單元的作用。



測量的數據、研究意義及來源

研究測量了多類數據，以下按類別說明其意義和來源（注明圖表）：



結構穩定性數據：



數據內容：PXRD顯示脫鋰后LT和HT相基本結構得以保持，但晶格參數變化（LT相b、c軸收縮，HT相a、b軸縮短、c軸擴張）。拉曼光譜確認LT相（Fd3m群）和HT相（R3m群）的特征振動模式。

研究意義：證明脫鋰過程未破壞核心結構，為電子性質變化提供結構基礎。數據來自圖2（PXRD模式）和支持信息圖S2（拉曼光譜）。



圖2. LiCoO?樣品脫鋰前后的PXRD圖譜



光催化氧氣演化數據：



數據內容：使用Unisense Clark電極實時監測溶液中氧氣濃度。脫鋰后，LT-Li?.?CoO?和HT-Li?.?CoO?的氧氣產率顯著提升（LT相從~100 μmol/L升至~525 μmol/L，HT相從~25 μmol/L升至~250 μmol/L）。GC數據經BET比表面積歸一化后，活性趨勢不變。

研究意義：直接證明脫鋰大幅提升水氧化活性，且活性增強非單純由表面積變化引起。數據來自圖3（Clark電極監測）和圖4（GC歸一化數據）。



圖3. 脫鋰前后LiCoO?樣品的氧氣演化（Clark電極監測）





電子性質數據：



UV-Vis光譜：脫鋰后吸收邊紅移，帶隙減小（從~700 nm延至>850 nm），表明半導體向金屬性轉變。研究意義：反映電子結構優化，利于光吸收和電荷分離。數據來自圖6。



FT-IR光譜：脫鋰后Co-O和Li-O振動模式消失，低波數區透射率降低，提示金屬性增強。研究意義：支持空穴離域和導電性提升。數據來自圖7。

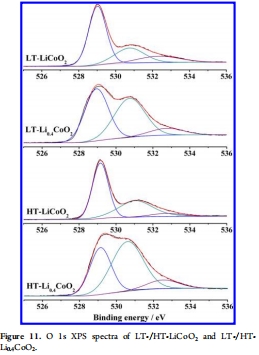

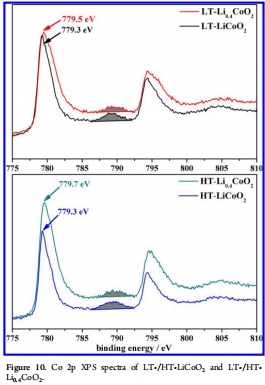

XPS譜：Co 2p峰向高結合能移動，衛星峰減弱，表明Co??形成；O 1s譜中晶格氧峰強度變化，反映Co-O鍵共價性增強。研究意義：證實氧化態變化和鍵合性質改變。數據來自圖10和圖11。





磁性測量：脫鋰后有效磁矩（μB）增大（LT相從0.33升至0.88，HT相從0.33升至0.70），表明空穴濃度增加。研究意義：量化空穴載流子濃度，與活性正相關。數據來自圖8。



7Li NMR譜：脫鋰后主峰位移至70 ppm，顯示Knight位移，證實空穴離域。研究意義：提供空穴遷移率的直接證據。數據來自圖9。





穩定性與機理驗證數據：



HR-TEM和PXRD：水氧化反應后催化劑結構保持，無非晶層形成，排除催化劑分解。研究意義：確認活性來源于本體材料而非表面副產物。數據來自圖5和支持信息圖S17。



1?O標記實驗：氧氣完全來自水分子，證實真實水氧化反應。數據來自支持信息圖S54-S57。



研究結論



脫鋰的積極作用：化學脫鋰顯著提升兩種LiCoO?的水氧化活性，HT相從近乎惰性變為活性催化劑。

電子性質的關鍵角色：脫鋰增強Co-O鍵共價性、增加空穴濃度和遷移率，是活性提升的主要驅動力。

結構單元的重要性：{Co?O?}立方體單元在LT相中構建3D電荷傳輸網絡，促進各向同性空穴遷移，解釋其優于HT相（2D傳輸）的原因。



協同優化策略：結構（{Co?O?}單元）和電子性質（脫鋰）調控相結合，為設計高效WOCs提供新思路。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本文中，使用丹麥Unisense Clark型氧電極測量的氧氣演化數據具有關鍵作用，其研究意義可詳細解讀如下：



高時間分辨率與實時監測能力：Unisense Clark電極是一種基于電化學原理的微傳感器，能夠以高靈敏度（響應時間<10秒）實時監測溶液中溶解氧濃度的變化。本研究通過該電極獲得了氧氣演化動力學曲線（圖3），提供了光催化水氧化反應的直接、動態證據。例如，數據顯示LT-Li?.?CoO?在光照后氧氣濃度快速上升，并在約30分鐘內達到平衡，而HT-LiCoO?反應緩慢。這種實時監測能力使研究者能精確比較不同催化劑的初始活性和反應動力學。

定量評估催化性能：電極數據用于計算轉換數（TON）和轉換頻率（TOF），是量化催化劑效率的核心指標。通過校準，氧氣濃度被轉換為絕對產氧量，從而得出LT-Li?.?CoO?的TON比未脫鋰樣品高5倍。這些數據與GC結果互補，確保了活性比較的可靠性和準確性。

驗證脫鋰效應與電子性質關聯：Unisense電極的數據直接顯示脫鋰后活性大幅提升，這與電子性質測量（如空穴遷移率增加）高度吻合。例如，HT-Li?.?CoO?活性提升10倍，與其磁性測量中空穴濃度增加一致。電極數據作為橋梁，將抽象的電子性質變化（如金屬性轉變）與具體的催化輸出（氧氣產量）聯系起來，強化了“空穴遷移率驅動活性”的結論。

排除副反應干擾：通過實時監測，研究者確認氧氣產生僅與光照和催化劑相關，排除系統泄漏或非特異性反應。結合1?O標記實驗，電極數據幫助驗證了水氧化反應的真實性和選擇性。



方法學優勢：與傳統終點法（如GC）相比，Unisense電極的原位連續監測避免了取樣誤差，且適用于微小體積反應體系，為光催化研究提供了高精度、高重復性的工具。



總之，丹麥Unisense電極測量的氧氣數據不僅是本研究中催化性能評估的基石，更通過提供動態、定量信息，深化了對脫鋰和結構單元如何通過電子性質優化提升水氧化活性的理解。
