Direct Measurement of Local Dissolved Oxygen Concentration Spatial Profiles in a Cell Culture Environment

細胞培養環境中局部溶解氧濃度空間剖面的直接測量

來源：Biotechnology and Bioengineering, Volume 112, Issue 6, June 2015, pages 1263-1274

《生物技術與生物工程》，第112卷第6期，2015年6月，第1263-1274頁



摘要

摘要部分闡述了控制局部溶解氧濃度（DO）在細胞或組織培養中至關重要，各種生物材料和方法被開發用于調節DO，但直接測量培養中的局部DO尚未被驗證為測試DO調節的方法。本研究開發了一個DO測量系統，配備Clark型氧微電極，在三維空間中以1μm精度操作，用于探索組織工程的應用。通過精確確定微電極尖端相對于培養皿底面的位置，在大鼠或人類心臟細胞靜態單層培養中成功獲得了介質中DO的空間分布。理論定量預測與數據吻合良好。基于樣本間方差分析，發現數據反映了微電極附近的“局部”氧消耗，并且檢測培養細胞氧消耗率時間變化的能力受氧在介質中擴散速率的限制。該系統能以高空間分辨率監測局部氧消耗和產生，潛在地可與近期開發的氧調節生物材料結合使用，以設計微環境并非侵入性監測培養過程中的局部DO動態。



研究目的

研究目的是開發一個高精度的溶解氧濃度測量系統，能夠直接測量細胞培養環境中的局部DO空間分布，以驗證氧調節材料的有效性，并監測局部DO動態，從而優化組織工程中的微環境設計。



研究思路

研究思路是使用Clark型氧微電極（丹麥Unisense產品）構建一個三維高精度測量系統，在靜態單層培養模型中測量DO空間分布。具體步驟包括：在缺氧工作站中控制環境，通過微電極在培養介質中沿水平和垂直軸掃描測量DO；使用大鼠或人類誘導多能干細胞來源的心肌細胞（hiPSC-CMs）作為模型，創建細胞密度突變的樣品；測量DO剖面后，與理論擴散模型模擬結果比較；并通過注射verapamil（鈣通道阻滯劑）誘導細胞氧消耗率變化，檢測DO剖面的時間響應。數據采集包括電極位置和DO信號，通過軟件記錄和分析。



測量的數據及研究意義：

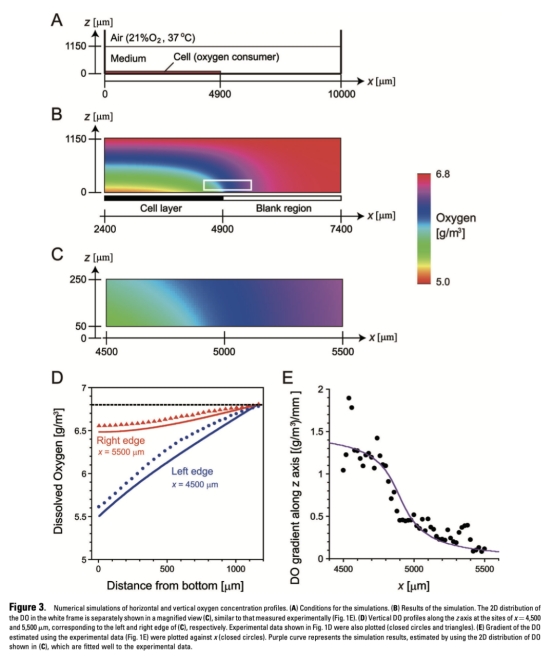

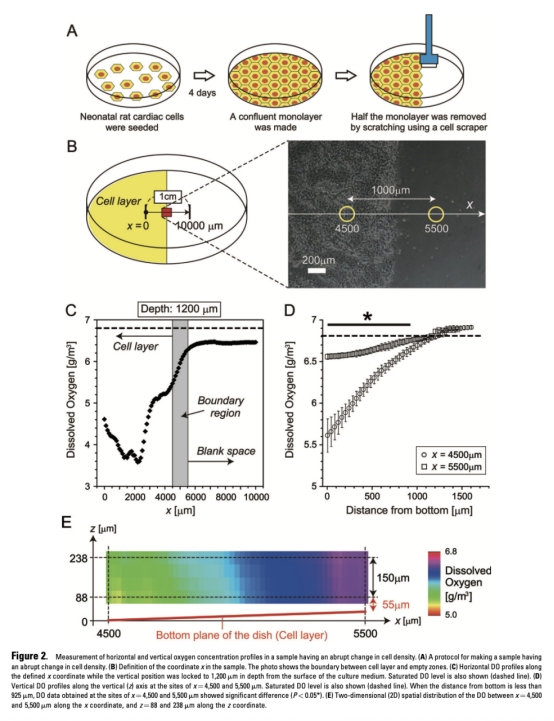

1 局部DO空間分布數據：測量培養介質中沿水平軸（x坐標）和垂直軸（z坐標）的DO剖面，顯示在細胞層區域DO變化顯著，而在無細胞區域DO恒定較高。研究意義是直接驗證局部氧消耗的異質性，為理論模型提供實驗支持，數據來自圖2和圖3。

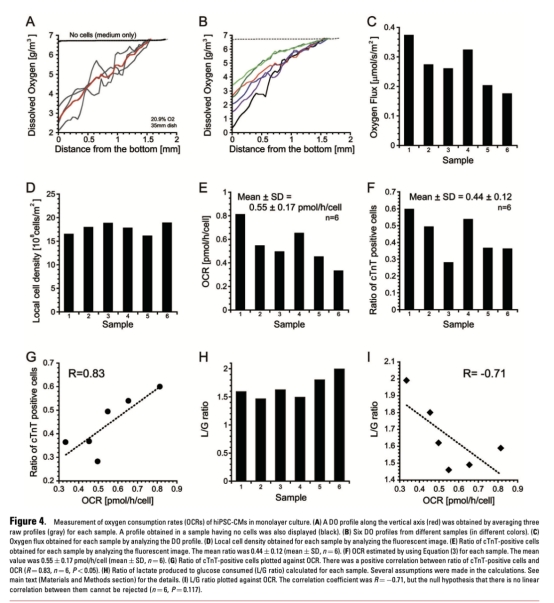

2 氧消耗率（OCR）估計數據：基于垂直DO剖面計算hiPSC-CMs的OCR，平均值為0.55±0.17 pmol/h/細胞，并顯示OCR與心肌細胞比例正相關。研究意義是量化細胞代謝活性，有助于優化培養條件，數據來自圖4。

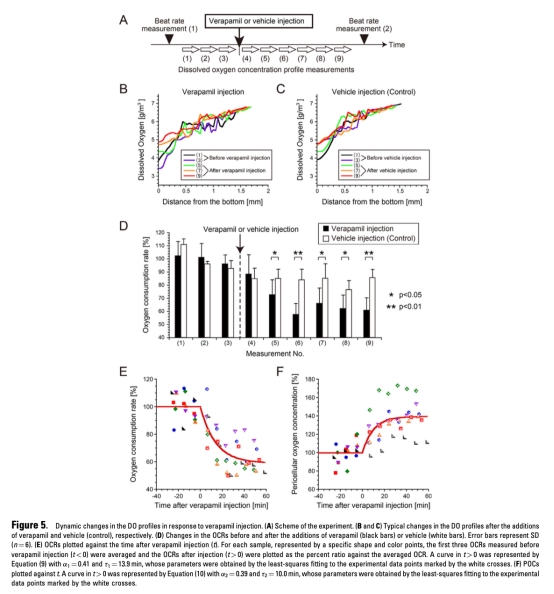

3 DO剖面時間變化數據：測量verapamil注射后DO剖面的動態響應，顯示OCR在約10-14分鐘內下降至基線59%，POC相應增加。研究意義是證明系統能監測實時代謝變化，評估藥物影響，數據來自圖5。





結論

1 開發的測量系統能高分辨率地監測局部DO空間分布，反映細胞局部氧消耗，且數據與理論預測一致。

2 系統能檢測細胞代謝變化，如verapamil誘導的OCR下降，但響應時間受氧擴散速率限制。

3 該方法適用于組織工程，可用于評估生物材料和非侵入性監測微環境DO動態。



使用丹麥Unisense電極測量數據的研究意義

使用丹麥Unisense電極測量的數據是局部溶解氧濃度，通過Clark型微電極以1μm精度在三維空間中實時記錄。這些數據的研究意義在于提供了高空間分辨率的DO剖面，能直接揭示細胞培養微環境中的氧梯度，從而克服傳統方法的局限性（如熒光傳感器在厚組織或液相中的不適用性）。例如，測量顯示細胞層附近DO顯著降低，驗證了局部氧消耗的異質性，并與理論擴散模型吻合，支持了組織工程中微環境設計的優化。此外，電極能監測實時變化，如verapamil注射后OCR的快速下降，表明其在藥物篩選和代謝研究中的實用性。Unisense電極的高精度和可靠性使其成為研究細胞-微環境相互作用的關鍵工具，有助于推進再生醫學和組織工程應用。
