New Microprofiling and Micro Sampling System for Water Saturated Environmental Boundary Layers

應用新微剖面系統和微取樣系統對于水飽和環境邊界層的研究

來源：Environ. Sci. Technol. 2014, 48, 8053?8061



1. 摘要內容

本論文摘要介紹了一種名為“微剖面與微取樣系統”（Microprofiling and Micro Sampling System, missy）的新型集成裝置。該系統的核心創新在于，首次將微剖面系統的高空間分辨率與電感耦合等離子體質譜（ICP-MS）的多元素分析能力相結合。它能夠對水飽和基質（如沉積物、土壤、生物膜）的深度剖面進行直接、動態、高分辨率的自動取樣，采集小于500微升的水樣，分辨率可達亞毫米級。論文展示了該系統的兩種模塊化設置、微探頭的制造方法、系統背景濃度與回收率，并提供了沉積物-水界面研究的示例性結果，最后討論了新系統的潛力、誤差源和未來應用。

2. 研究目的

本研究的主要目的是開發、表征并驗證一種新型的、高分辨率的集成系統（missy），用于同步獲取環境邊界層（如沉積物-水界面）的物理化學參數微剖面和孔隙水多元素濃度信息，以更好地理解元素分布及相關生物地球化學過程，克服傳統取樣技術分辨率不足或可能干擾環境樣品的局限性。

3. 研究思路

研究采用“方法開發-系統驗證-應用示范”的思路：



系統設計與搭建：設計了兩種不同的missy設置（分別基于注射泵和微型齒輪泵），并詳細描述了自制微過濾探頭（使用聚醚砜中空纖維膜）的制造過程。

系統性能表征：在應用于實際樣品前，首先評估了系統的背景濃度和回收率，以確保其用于目標分析物（如金屬和類金屬）測定的可靠性。

概念驗證實驗：使用人工配制的、均質化的淡水沉積物核心，在受控實驗室條件下進行驗證實驗。沿沉積物剖面（從水上1厘米到水下2厘米）同步執行兩項操作：



微剖面測量：使用Unisense微傳感器測量溶解氧（O2）、氧化還原電位和pH值的垂直分布。



微取樣：使用missy在相同剖面上按固定間距采集孔隙水樣品。



樣品分析與數據關聯：將采集的孔隙水樣品用ICP-MS分析多種元素（Mn, Fe, Co, Zn, Sb）的濃度。最后，將高分辨率的元素分布圖與同步測得的物理化學參數（O2, pH, 氧化還原電位）剖面進行關聯分析和解釋。



4. 測量的數據、意義及來源

研究測量了以下幾方面的數據：

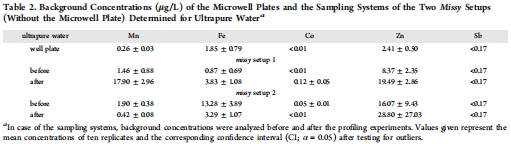

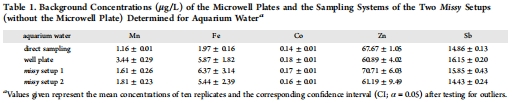

系統背景濃度與回收率數據：測量了兩種missy設置以及微孔板在超純水和實驗用水（水族箱水）中對目標金屬（Mn, Fe, Co, Zn, Sb）的背景值。其研究意義在于驗證了該系統用于常規濃度范圍（μg/L至mg/L）孔隙水分析時，其背景污染可忽略不計，確保了后續剖面數據質量。這些數據主要來自文中的表1和表2。

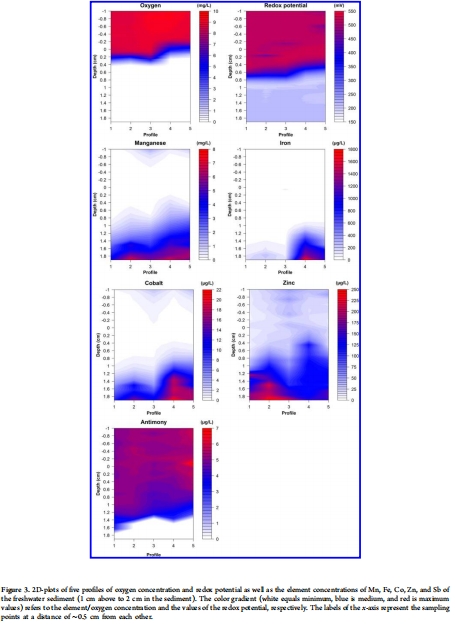

孔隙水金屬/類金屬濃度分布數據：沿沉積物剖面多個位點（一個斷面共5條剖面）測定了溶解態的Mn、Fe、Co、Zn和Sb的濃度。其研究意義在于作為概念驗證，展示了missy系統能夠揭示元素在沉積物-水界面附近的精細分布格局。數據直觀地展示在圖3中，該圖以二維等高線圖形式呈現了整個斷面各種參數（包括金屬濃度）的分布。

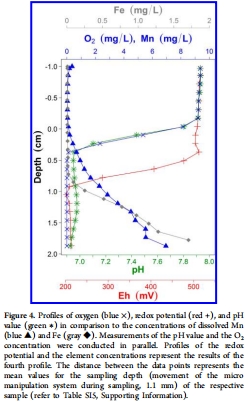

沉積物物理化學微剖面數據：使用Unisense微電極同步測量了溶解氧（O2）、pH和氧化還原電位在垂直方向上的高分辨率分布。其研究意義在于提供了與元素遷移轉化直接相關的關鍵環境梯度信息，是解釋觀察到的元素分布模式的基礎。這些剖面數據也展示在圖3中，并與代表性剖面的金屬濃度進行對比，集成展示在圖4中。



5. 研究結論

本研究得出了以下核心結論：



成功開發新型集成系統：兩種missy設置均被證明適用于直接、高分辨率的沉積物孔隙水微取樣，能夠與微剖面測量同步進行，實現了物理化學參數與多元素濃度數據的空間匹配。

系統性能可靠：對于接近自然濃度的沉積物孔隙水分析（μg/L至mg/L范圍），系統的背景濃度影響可忽略，且測得的元素分布規律與淡水系統中的已知地球化學行為一致，驗證了系統的適用性。

揭示元素分布與地球化學過程的關聯：概念驗證實驗的結果符合理論預期：氧化還原敏感元素（Mn, Fe, Co）在沉積物深層缺氧、低氧化還原電位區域濃度升高，這與其從錳/鐵（羥基）氧化物中還原釋放有關；非氧化還原敏感元素（Zn）通過吸附作用與這些氧化物耦合，也顯示出類似分布；而銻（Sb）則呈現相反趨勢，在表層氧化性水體和沉積物中濃度較高，在深層缺氧區降低，這與其氧化態（Sb(OH)6-）可溶、還原態（Sb(OH)3）溶解度降低的化學性質一致。



指出系統優化方向與前景：研究討論了系統在痕量分析時需注意的潛在誤差源（如再氧化），并提出了改進建議（如在手套箱中操作）。該系統可被改進并應用于更廣泛的科學問題，如研究人為擾動（污染物、疏浚活動）對水生界面的影響，以及有機污染物、納米材料等新興物質的歸趨。



6. 詳細解讀Unisense電極測量數據的研究意義

在本研究中，使用丹麥Unisense微電極（O2、pH、氧化還原電位）測量的數據，對于整個missy系統的成功演示和地球化學解釋具有不可或缺的基礎性意義：



提供解釋元素分布的關鍵環境框架：Unisense電極提供的毫米級分辨率剖面，為理解孔隙水金屬濃度變化構建了清晰的地球化學背景框架。圖3和圖4中顯示的O2迅速耗竭的深度、pH的下陷點以及氧化還原電位的降低區域，精確地定義了沉積物中的氧化還原分層結構。沒有這些同步的高分辨率環境參數數據，觀測到的金屬濃度變化就只是孤立的數字，無法與具體的生物地球化學過程（如O2耗竭后的金屬氧化物還原）聯系起來。

驗證系統同步測量與空間配準的能力：本研究的一個核心目標是實現“微剖面”和“微取樣”的真正同步與空間對準。Unisense微電極系統是完成“微剖面”部分的成熟、可靠工具。通過將微電極與自制微取樣探頭固定在同一高度，并利用軟件同步控制，研究者確保了每個孔隙水樣品都對應著一組明確、實時的原位環境參數（O2, pH, Eh）。這種數據配對的可信度在很大程度上依賴于Unisense電極測量的穩定性和精確性。

揭示控制元素遷移的特定反應界面：高分辨率數據使得識別控制元素行為的微觀反應界面成為可能。例如，pH剖面中觀察到的輕微極小值，被解釋為可能存在的O2/H2S界面，此處H2S氧化成硫酸導致局部酸化。這種精細結構的識別，有助于解釋某些元素在特定深度的異常行為。Unisense電極的高分辨率使得捕捉這種亞毫米級的化學特征成為可能，這是傳統取樣方法無法做到的。



為地球化學模型提供精確的輸入參數：氧化還原電位（Eh）和pH是計算沉積物中各種元素形態、溶解度及反應路徑的關鍵熱力學參數。Unisense電極提供的原位、高分辨率Eh和pH數據，比從采集后、可能已發生變化的孔隙水樣品中測得的數值更能代表真實情況。這些高質量的數據是后續進行地球化學模擬或更深入機理研究的寶貴基礎。



總結：在這篇方法學論文中，Unisense電極測量數據的作用遠超單純的“環境監測”。它是連接新型取樣技術（missy）與經典地球化學理論的核心橋梁。其提供的高質量、高分辨率物理化學剖面，不僅證實了missy系統所取樣品的環境代表性，更重要的是，它將系統采集的元素濃度數據“活化”了，將其置于一個動態的、分層的、過程驅動的環境背景中，從而完整地展示了missy系統用于揭示沉積物-水界面復雜生物地球化學過程的巨大潛力。
