A new device to follow temporal variations of oxygen demand in deltaic sediments: the LSCE benthic station

跟蹤三角洲沉積物需氧量時間變化的新設備：LSCE 底棲站

來源：Limnol. Oceanogr.: Methods 12, 2014, 729–741



1. 摘要內容

論文摘要介紹了一種由法國氣候與環境科學實驗室和法國國家宇宙科學研究院技術部聯合開發的新型底棲觀測站。該站配備了氧微電極和多種環境傳感器，旨在對與有機質礦化相關的沉積物耗氧量進行原位時間序列監測。時間序列通常持續2-3個月，基礎頻率為每天測量一組氧剖面。觀測站通過一個可在0.8米長范圍內移動的剖面測量頭，在時間序列開始時評估沉積物耗氧量的空間異質性，以區分空間和時間的變異性。觀測站利用一個錨定的溶解氧光學傳感器和一系列環境傳感器進行持續重新校準。這些傳感器可觸發高頻剖面測量模式，以研究洪水、再懸浮和沉積事件期間輸送的顆粒有機物的歸宿。該底棲站在羅訥河水下三角洲進行了部署。數據顯示，在“穩定”時期（無洪水或風暴），沉積物耗氧量保持穩定；而在再懸浮事件期間，觀測到沉積物耗氧量增加了2-3倍，并在約1天后松弛恢復，表明該新設備能夠有效捕捉再懸浮事件對三角洲沉積物耗氧量的影響。

2. 研究目的

本研究的主要目的是介紹、驗證并展示一種新型的自主式底棲觀測站。該站的核心目標是實現對高度動態的三角洲沉積物中沉積物耗氧量的長期、高頻次原位監測，特別關注捕獲洪水、風暴引發的再懸浮等短暫事件對底棲礦化作用的影響。

3. 研究思路

研究采用“設備開發-現場驗證-案例應用”的思路：



設備設計與集成：詳細描述了LSCE底棲站的各個組成部分，包括鋁制三角架、控制單元、帶有7個Unisense氧微電極和1個電阻率電極的移動剖面車、驅動電機、電源系統，以及用于監測環境參數（濁度、氧、鹽度、溫度）的Aanderaa RCM9傳感器套件。

工作邏輯與觸發模式：闡述了觀測站的兩種工作模式。在低濁度（<30 NTU）的平靜期，每天執行1次剖面測量；當環境傳感器檢測到濁度超過閾值時，自動觸發高頻模式，在事件發生后以1、2、4、8小時的間隔進行密集剖面測量，以捕捉系統的動態響應。

現場部署與驗證：將底棲站部署在羅訥河水下三角洲，進行了兩次（2011年9月和2012年3-5月）現場實驗。將觀測站測得的擴散性耗氧率數據與同期部署的傳統底棲剖面儀測量結果進行對比，以驗證其數據的可靠性。



數據分析與展示：分析觀測站獲取的氧微剖面數據，計算擴散性耗氧率和氧滲透深度，并結合同步記錄的水文氣象數據（河流流量、波浪、濁度），闡釋沉積物耗氧量在穩定期和再懸浮事件期間的時空變化特征。



4. 測量的數據、意義及來源

研究測量了以下幾方面的數據：

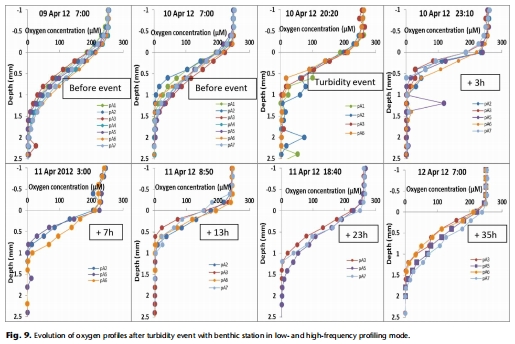

沉積物氧微剖面數據：通過7個Unisense氧微電極測量的從水體穿過沉積物-水界面進入沉積物的溶解氧垂直分布，分辨率為12.5微米。其研究意義在于這是計算擴散性耗氧率和氧滲透深度的原始數據，直接反映了沉積物表層的氧化還原結構和氧氣消耗梯度。這些剖面是理解底棲生物地球化學過程的核心。文中展示了多個時間點的氧剖面，例如再懸浮事件期間的剖面變化展示在圖9。

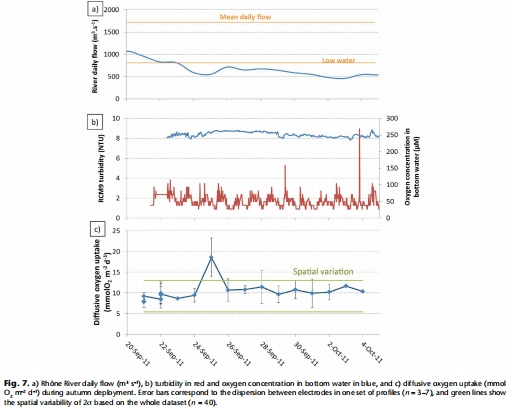

擴散性耗氧率數據：基于氧微剖面在沉積物-水界面以下的梯度，應用菲克第一定律計算得出。其研究意義在于量化了沉積物通過分子擴散消耗的氧氣通量，是表征有機質礦化速率的關鍵指標。DOU的時間序列揭示了耗氧量對環境的響應。在穩定期和再懸浮事件期間的DOU時間序列展示在圖7c和圖8e。

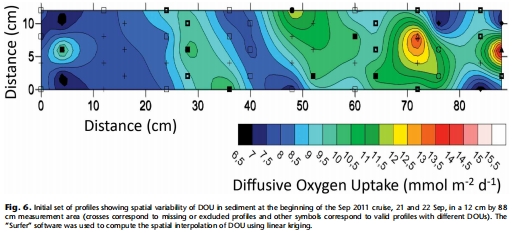

沉積物耗氧量空間異質性數據：在每次部署開始時，沿0.88米長的水平軸在8個不同位置測量的56個氧剖面所計算的DOU值。其研究意義在于評估了測量區域的初始空間變異性，為后續時間序列分析中區分空間與時間效應提供了基線。2011年9月部署初始的空間變異性圖譜展示在圖6。

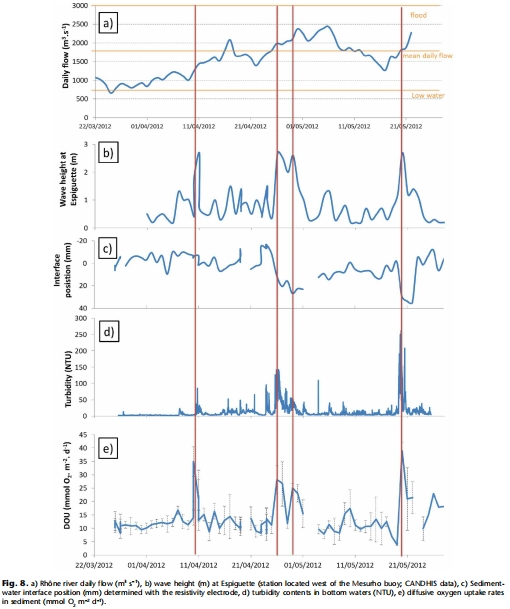

環境參數時間序列數據：通過Aanderaa RCM9傳感器記錄的底部水體濁度、溶解氧、鹽度、溫度，以及從配套浮標獲取的波浪高度、羅訥河流量等數據。其研究意義在于提供了驅動沉積物耗氧量變化的外部環境背景，是解釋DOU時間變化原因和觸發高頻測量模式的關鍵。河流流量、濁度、波浪高度和DOU的同步時間序列展示在圖7和圖8。



沉積物-水界面位置數據：通過Unisense電阻率電極探測并記錄的界面深度。其研究意義在于可用于識別沉積物的侵蝕或沉積事件。在2012年部署期間，界面位置的下移（侵蝕）與高波浪事件同時發生，如圖8c所示。



5. 研究結論

本研究得出了以下核心結論：



成功開發并驗證了新設備：LSCE底棲站被證明是一種能夠可靠、長期進行沉積物氧剖面原位時間序列監測的有效工具。其測量結果與傳統底棲剖面儀數據吻合，驗證了其可靠性。

揭示了耗氧量的時空變異模式：在羅訥河三角洲，沉積物耗氧量存在分米尺度的空間異質性，并可能由局部地形和有機物沉積模式導致。在穩定的水文氣象條件下，耗氧量保持穩定。

量化了再懸浮事件的影響與恢復：觀測站成功捕捉到多次由風暴波浪引起的沉積物再懸浮事件。這些事件導致沉積物耗氧量在短時間內急劇增加2-3倍，同時氧滲透深度顯著變淺。事件結束后，系統在大約1天內快速松弛，恢復到事件前的耗氧水平。這種快速響應可能與再懸浮導致的沉積物表層還原性物質被重新氧化有關。



展示了觸發式高頻監測的優勢：集成的環境傳感器和可觸發的高頻測量模式，使該設備能夠自動捕捉并詳細記錄短暫但強烈的干擾事件（如再懸浮）的全過程，這是傳統離散巡航觀測無法實現的。



6. 詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

在這篇以介紹新型觀測設備為核心的方法學論文中，使用丹麥Unisense公司生產的微電極所獲得的數據，對于實現設備核心功能、確保數據質量、以及獲得科學發現具有根本性的研究意義：



構成了該觀測站測量能力的基石：Unisense的氧微電極和電阻率電極是該設備進行剖面測量的唯一傳感器。高精度的氧微電極（尖端直徑≤50μm，響應時間<1s）使得以12.5微米的垂直分辨率獲取沉積物-水界面附近的氧梯度成為可能。而電阻率電極則可靠地自動化定位沉積物-水界面，這是每次剖面測量開始和深度標定的關鍵步驟。沒有Unisense電極提供的這種高分辨率、快速響應的原位探測能力，整個觀測站將無法實現其設計功能。

實現了對沉積物微環境“健康”的長期、無人值守“診斷”：傳統上，氧微剖面測量需要在考察船上由研究人員手動操作儀器完成，無法進行長期連續觀測。本研究中，將多個Unisense電極集成到自動化移動平臺上，使其能夠按照程序設定，在長達數月內每天自動、原位地“掃描”沉積物的氧化狀態。這相當于對沉積物表層的“氧化層”進行了持續的心電圖監測。所獲得的時間序列氧剖面數據，是揭示沉積物耗氧量動態變化的最直接證據。

為計算關鍵生物地球化學通量提供了唯一可靠的輸入：觀測站的核心產出數據——擴散性耗氧率，完全依賴于對Unisense氧微剖面數據的計算。通過精確測量界面之下400微米處的氧濃度梯度，并應用菲克定律，才能將物理梯度轉化為反映有機質礦化速率的生物地球化學通量。Unisense數據的高質量和穩定性，是DOU計算結果可靠的前提。文中圖7c和圖8e展示的DOU劇烈變化，完全源于氧微剖面梯度的真實改變。



直接支撐了關于再懸浮事件影響的核心科學發現：觀測到再懸浮期間DOU驟升2-3倍、氧滲透深度急劇變淺的現象（如圖9所示），這些發現完全基于對事件前后Unisense氧微剖面的比對分析。正是這些高時間分辨率的剖面數據，清晰地展示了再懸浮如何迅速改變沉積物表層的氧化結構，并為“事件導致還原性物質再氧化”的機制解釋提供了可視化證據。



總結：在這項研究中，Unisense微電極已不僅僅是傳感器，而是整個創新性觀測平臺的“感官器官”。其提供的持續、高分辨率氧剖面數據流，是LSCE底棲站的“生命線”。這些數據使得長期、自動化、事件驅動的沉積物耗氧量監測從概念變?yōu)楝F(xiàn)實，并直接催生了關于三角洲沉積物生物地球化學過程對動態擾動快速響應的新認知，凸顯了先進原位傳感技術與自動化平臺結合在揭示復雜環境過程機理中的巨大價值。
