Mapping electron sources and sinks in a marine biogeobattery

繪制海洋生物地球電池中的電子源和匯

來源：Journal of Geophysical Research: Biogeosciences 119, 1475–1486,10.1002/2014JG002673



1. 論文摘要內容

該論文摘要指出，絲狀的多細胞脫硫球藻科細菌通過在海洋沉積物中催化深層缺氧層的硫化物氧化和表層沉積物的氧氣還原，并在這兩個空間分離的位點之間傳輸電子，從而形成了一個“生物地球電池”。研究使用微電極測量了該系統中產生的電場，發現電場與沉積物頂部2厘米內微生物產電活動的生物地球化學指標有良好關聯。移除氧氣后，電場在一分鐘內崩潰，重新引入氧氣后又恢復，證明了有氧微生物活動與電場存在的直接耦合。通過建模電位分布，可以量化和定位電子源（陽極氧化位點）和電子匯（陰極還原位點）。大部分陽極氧化被限制在缺氧區下部檢測不到游離硫化物的區域，表明硫化鐵是主要的硫源。來自缺氧沉積層的電子流最高可為沉積物有氧活動的80%提供能量。電場對上覆水中硝酸鹽、亞硝酸鹽或一氧化二氮存在與否的快速響應，證明了亞硝酸鹽或一氧化氮（可能還有硝酸鹽）具有作為陰極電子受體的潛力，但一氧化二氮沒有。

2. 研究目的

本研究旨在利用高分辨率的電位分布測量，來量化和定位由“電纜細菌”主導的海洋沉積物生物地球電池中的電子流（電流）、電子源和電子匯。具體目標包括：1）建立從測量的總電場中分離出由生物電化學電流產生部分的方法；2）確定沉積物的導電特性；3）應用該方法量化電流并繪制氧化還原反應的空間分布圖；4）測試當氧氣被硝酸鹽、亞硝酸鹽或一氧化二氮取代時，是否也能產生電流。

3. 研究思路



構建模型系統：從奧胡斯港采集沉積物，制備實驗室微宇宙，并創造有利于電纜細菌生長的條件（暴露于氧氣），培育出具有產電活動的沉積物體系。

電場與生物地球化學發育監測：在培育過程中（長達14天），定期使用微電極測量沉積物中的電位、氧氣、總硫化物和pH的深度剖面，觀察生物地球電池（電場）的形成過程及其與氧化還原分區的關聯。

電場來源解析：通過快速切換上覆水的氧氣條件（有氧/缺氧），并監測電位剖面的即時變化，從而將從電流直接產生的電場與由離子擴散等慢過程產生的背景電場分離開來。

沉積物導電性測定：通過向沉積物中外加一個已知的小電流，并測量由此產生的電位梯度，根據歐姆定律計算沉積物的離子電導率剖面。

量化與繪圖：結合分離出的電流相關電場和沉積物電導率數據，使用歐姆定律計算電子電流密度。進一步，通過對電位剖面差值的二階導數進行建模，來定位和量化不同深度上的電子源（陽極反應速率）和電子匯（陰極反應速率）。



測試替代電子受體：在發育成熟的生物地球電池中，將上覆水中的氧氣替換為硝酸鹽、亞硝酸鹽或一氧化二氮，通過測量電位剖面的變化，快速評估這些物質作為陰極電子受體的能力。



4. 測量方面、數據來源及研究意義



電位深度剖面：使用自制的Ag/AgCl電位微電極測量沉積物相對于上覆水的電位分布。意義：這是最核心的數據，直接揭示了生物地球電池產生的電場強度和空間分布。它顯示了電位隨深度增加而升高的模式，這是存在從深處（陽極）到淺表（陰極）電流的標志。數據來自圖3（電場發育過程）、圖4（對氧氣的快速響應）、圖5（對氮氧化物的響應）。

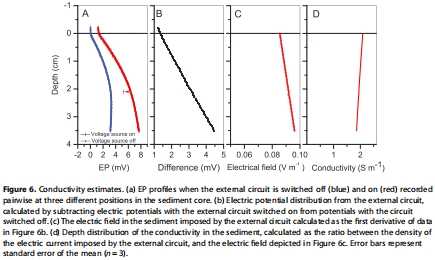

沉積物電導率剖面：通過向沉積物中外加一個已知的小電流密度，并測量由此產生的額外電位梯度來計算。意義：這是將測量的電場（V/m）轉換為電流密度（A/m2）的關鍵參數。數據表明電導率在2.09到1.86 S/m之間，并隨深度因壓實作用而輕微降低。數據來自圖6。

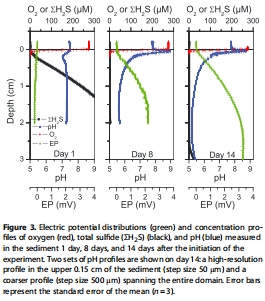

常規生物地球化學剖面：使用微傳感器測量了氧氣、總硫化物和pH的深度分布。意義：提供了系統狀態的背景信息，確認了電纜細菌活動的典型特征（如亞氧區的存在、pH極值等），用于驗證生物地球電池的運行狀態。這些剖面與電位剖面同步展示在圖3中。

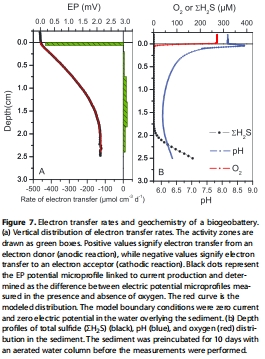

電子源/匯分布圖：通過數學建模（使用PROFILE軟件）對高分辨率電位剖面差值數據進行反演計算得到。意義：將電流密度在垂直方向上的變化率轉化為局部電子轉移速率R(x)，從而在亞毫米尺度上直觀地繪制出陰極反應（電子匯）和陽極反應（電子源）發生的具體位置和強度。這是實現“繪制”電子源和匯的關鍵結果。數據來自圖7。



5. 研究結論



證實生物地球電池的存在：海洋沉積物在電纜細菌作用下可形成功能性的生物地球電池，產生可測量的電場（約1-2 mV/cm）。

電場由生物電化學電流主導：該電場與微生物產電活動直接耦合，對氧氣可用性的響應是分鐘級的，遠快于由離子擴散等因素產生的背景電場。

量化了電流和貢獻：在實驗體系中，計算得到通過電纜細菌的電子流密度為381 ± 12 mA m?2，由此驅動的陰極耗氧量占沉積物總耗氧量的82%。

精確定位了反應熱點：陰極氧氣還原反應集中在沉積物最表層0.06厘米深度內，與有氧區深度接近。陽極硫化物氧化主要發生在1-2.4厘米深的缺氧區下部，該區域已檢測不到游離硫化物，暗示固態硫化物（如硫化鐵）是主要電子供體。

揭示了電子受體多樣性：電纜細菌系統不僅能利用氧氣，還能利用硝酸鹽和亞硝酸鹽作為陰極電子受體產生電流，但不能利用一氧化二氮。



建立了方法論：發展了一套基于電位微電極測量、結合電導率測定和數學模型的方法，可用于在自然或實驗室沉積物中非侵入性地定量和定位微生物產電活動。



6. 詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

本文中使用的丹麥Unisense公司的電位微電極是整個研究得以實現的技術基石，其測量數據具有革命性的研究意義：

傳統的沉積物研究主要依賴于測量溶解物質（如O?, H?S）的濃度剖面來推斷反應速率和位置，這是一種間接的、基于擴散-反應模型的方法。而Unisense電位微電極（EPM）能夠直接、原位地測量沉積物孔隙水中的電位（電壓），這帶來了以下根本性的突破：



直接“看見”電場，證明“電流”的物理存在：電纜細菌假說的核心是“長距離電子傳輸”，即電子在細菌內部從硫化區“流向”氧區。這本質上是一個電路。Unisense EPM提供的數據（圖3、4、5）首次直接測繪出了這個電路在沉積物中產生的厘米尺度電場。電位隨深度穩定升高的剖面，是存在一個從深處指向表面的穩態電流的直接物理證據，將宏觀的“生物地球化學耦合”現象與微觀的“電荷定向移動”（即電流）直接聯系起來。

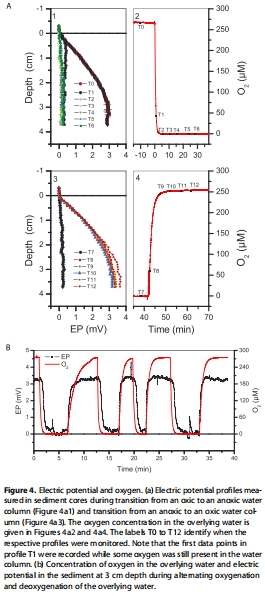

實現電場來源的分離與電流的精確量化：沉積物中的總電位場可能包含多種來源（如擴散電位、流動電位）。本研究巧妙利用生物電化學電流對電子受體（如O?）的快速響應特性（分鐘級），而擴散電位等變化緩慢（天級）。通過用Unisense EPM快速、連續地測量有氧和缺氧條件下的電位剖面，并計算其差值（圖4a），研究者成功地將由生物電流產生的主要電場分量（E_x）從總電場中分離出來。這是后續應用歐姆定律（J = σE_x）精確量化電流密度的前提。沒有這種高時間分辨率的原位測量，這種分離和量化幾乎不可能實現。

為高分辨率繪制反應熱區提供基礎數據：電流是電子源（陽極）和電子匯（陰極）共同作用的結果。要定位這些反應發生的確切位置，需要知道電流在空間上是如何“匯聚”（在陰極）和“發散”（從陽極）的，這對應于電場（電位的一階導數）在空間上的變化率，即電位的二階導數。Unisense EPM能夠以高空間分辨率（最低50微米） 測量電位剖面，特別是表層關鍵區域（圖7所需的高分辨率數據）。這些高精度數據是數學模型（公式6-8）能夠反演出陰極反應集中在頂部0.06厘米、陽極反應主要發生在1-2.4厘米深度這一亞毫米級精度分布圖的根本保障。這相當于繪制出了一張微生物產電活動的“功率分布圖”。

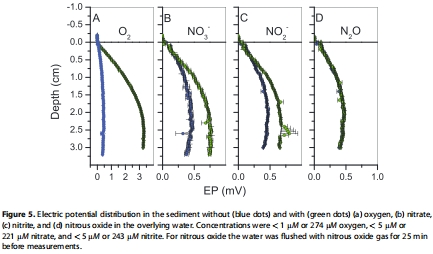

作為探測微生物群落代謝狀態的靈敏探針：電位對電子受體的變化極其敏感。圖5所示的實驗表明，當向缺氧的上覆水中添加硝酸鹽或亞硝酸鹽時，電位剖面在很短時間內就發生系統性升高，而添加一氧化二氮則無變化。這就像一個“電生理學”測試，通過監測沉積物體（生物地球電池）的“電壓”響應，可以直接、無創地推斷其中電纜細菌群落的代謝能力和電子受體偏好。這種方法為研究環境微生物的電代謝活動提供了前所未有的高時空分辨率工具。



總結：Unisense電位微電極在本研究中扮演了“生物地球物理聽診器”的角色。它不再通過測量代謝物（反應物/產物）的濃度變化來間接推斷過程，而是直接測量了由代謝過程本身（電子轉移）所產生的物理場（電場）。這使得研究者能夠實時、原位、定量地監測和解析厘米尺度沉積物中微生物介導的電流強度、路徑和反應位點，將微生物生態學與地球物理學緊密結合起來，開創了研究自然環境中微生物電現象的新范式。
