Benthic metal fluxes and sediment diagenesis in a water reservoir affected by acid mine drainage:

a laboratory experiment and reactive transport modeling

受酸性礦井排水影響的水庫底棲金屬通量和沉積物成巖作用：室內實驗和反應性輸運建模

來源： Geochimica et Cosmochimica Acta (2014)



1. 論文摘要內容

摘要指出，水庫是主要供水源之一，了解其水-沉積物界面的金屬通量對預測其生態質量至關重要。分層作用促進水體的氧化還原振蕩，翻轉事件可能顯著改變金屬循環，在受酸性礦井排水影響的水庫中尤其如此。為研究此現象，在受控實驗室條件下進行了一項實驗。來自受AMD影響水庫的沉積物柱芯在裝有水庫水的缸中維持約兩個月，并經歷交替的好氧-低氧條件。實驗開始時對沉積物固相進行了詳細的金屬形態連續提取分析，并在每個氧化還原階段結束時分析了孔隙水。缸中水體的金屬濃度在整個實驗過程中被系統監測。實驗結果隨后用于校準一個擴散-反應模型，以量化反應速率和沉積物-水通量。在好氧條件下，由于施威特曼礦沉淀，缸中水的pH、Fe和As濃度下降，而Al、Zn、Cu、Ni和Co濃度由于Al(OH)?和硫化物溶解而上升。在低氧條件下則呈現相反趨勢。在好氧條件下，將菲克第一定律應用于實驗濃度梯度計算出的通量，與基于缸中水濃度演變預期的通量相矛盾。根據反應輸運計算，此差異可歸因于沉積物采樣的粗分辨率。1厘米厚的切片未能有效捕捉到由硫化物和Al(OH)?溶解在淺層孔隙水中產生的幾個元素的顯著狹窄（1-2毫米）濃度峰值。擴散-反應模型擴展至完整年份，計算出在低氧條件下沉淀的痕量金屬中有25%至50%、Al有不足10%在好氧期重新溶解。相反，在好氧條件下沉淀的Fe和As分別只有22%和9%在低氧條件下重新溶解。總體而言，考慮了固相通量的綜合年收支結果表明，所有研究元素都發生了向沉積物的凈轉移。在這個受AMD影響的水庫中，硫循環是控制水庫氧化還原系統的主導因素；SO?是有機物氧化的主要氧化劑，S(II)是主要的O?消耗者，兩者在各自情況下均占總過程的近90%。

2. 研究目的

本研究旨在評估氧化還原條件波動對受酸性礦井排水影響的水庫沉積物-水界面金屬和酸度通量的影響。具體目標是通過受控實驗室實驗?zāi)M水庫的氧化-低氧交替條件，監測溶質通量，并結合反應性輸運建模來量化成巖反應速率，從而深入理解金屬循環機制并預測其在年際尺度上的行為。

3. 研究思路



野外采樣與實驗設計：從受AMD影響的Sancho水庫采集沉積物柱芯和底層水。在實驗室，將柱芯置于盛有水庫水的水缸中，通過控制曝氣（空氣或N?）模擬三個連續階段：初始低氧（1天）、好氧（50天）、二次低氧（10天）。

系統表征：



固相分析：實驗開始時，對沉積物進行詳細的連續萃取，以確定Al、Fe、S及痕量金屬在不同固相（如水溶相、單硫化物、鐵氫氧化物、有機質、黃鐵礦等）中的分布。



孔隙水與上覆水監測：在每個氧化還原階段結束時，取樣分析孔隙水的化學成分。同時，在整個實驗期間定期監測水缸上覆水中的金屬濃度和pH變化。



高分辨率微剖面測量：在每個階段結束時，使用微電極原位測量沉積物頂部5厘米內的溶解氧、pH和H?S的垂直剖面，以確定氧化還原分層和反應前沿。

模型構建與校準：基于實驗數據，構建一個一維擴散-反應模型。模型整合了有機物氧化的多種途徑、次級氧化還原反應、礦物溶解/沉淀以及金屬吸附等過程。利用實驗測得的孔隙水和上覆水濃度數據來校準模型的動力學和平衡常數。



通量計算與模型應用：使用三種方法計算通量：基于菲克定律和實驗梯度、基于水缸濃度演變、基于模型的質量平衡。利用校準后的模型模擬全年（50天好氧/315天低氧）的條件，計算年通量和元素在沉積物-水系統中的凈轉移。



4. 測量方面、數據來源及研究意義

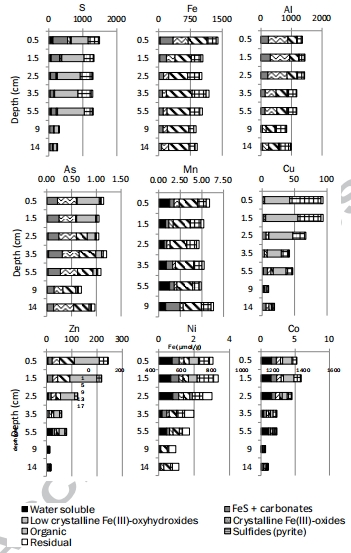

沉積物固相金屬形態：通過連續萃取分析了Al、Fe、S、As、Mn、Cu、Zn、Ni、Co在沉積物不同結合相中的分布。意義：明確了金屬的初始賦存狀態，為理解其遷移轉化潛力提供了基礎，并用于定義模型的初始固相組成。數據來自圖3和表S2。

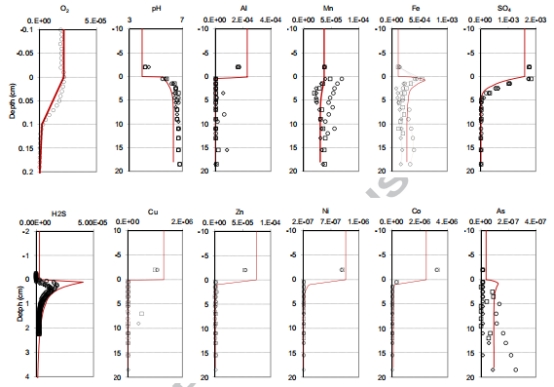

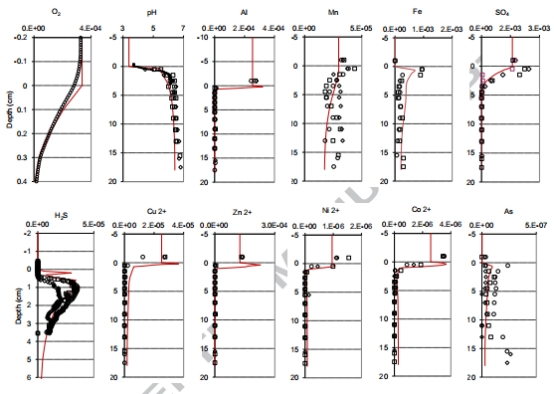

孔隙水化學剖面：測量了好氧和低氧階段結束時，孔隙水中SO?、H?S、Fe、Mn、Al、As、Zn、Cu、Ni、Co的濃度隨深度變化。意義：直接反映了沉積物中發生的成巖反應（如硫酸鹽還原、硫化物氧化、氫氧化物溶解等）及其產物分布，是模型校準的核心依據。數據來自圖4a, b和表S3, S4。

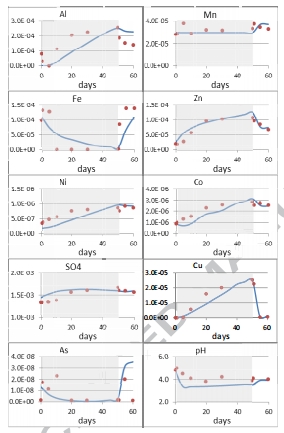

上覆水（缸中水）化學時間序列：監測了實驗過程中水缸內pH、Al、Fe、As、Zn、Cu、Ni、Co等濃度隨時間的變化。意義：提供了沉積物-水界面凈交換的直接證據，顯示了氧化還原條件改變?nèi)绾蜗到y(tǒng)性影響上覆水化學成分。數據來自圖5。





沉積物微剖面：使用微電極測量了溶解氧、pH和H?S在沉積物表層的垂直分布。意義：以高空間分辨率確定了氧化層厚度、pH突變區及硫化物的產生位置，揭示了界面附近的精細地球化學結構。例如，數據顯示好氧條件下氧滲透深度為4毫米，而低氧條件下僅1毫米。此信息對于理解反應發生的空間范圍至關重要。數據在第3.2節“Aqueous phase” 中描述，相關剖面模式可參考圖4a, b。

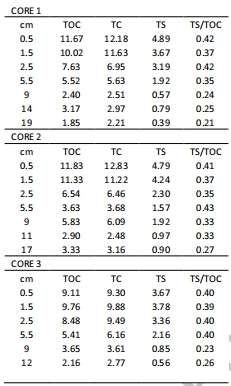

沉積物基本性質：分析了沉積物的總有機碳、總硫、總碳含量隨深度變化。意義：表明大部分有機質具有高反應活性，且硫與有機碳的比值隨深度變化，反映了AMD輸入的歷史影響。數據來自表1。







5. 研究結論



氧化還原控制金屬通量方向：好氧條件促使施威特曼礦沉淀，清除上覆水中的Fe和As，同時導致Al(OH)?和痕量金屬硫化物溶解，釋放Al、Zn、Cu、Ni、Co至上覆水。低氧條件則產生相反的通量方向。

傳統通量計算方法的局限性：在好氧條件下，基于厘米級孔隙水切片數據應用菲克第一定律計算出的Al和痕量金屬通量方向（向沉積物）與基于上覆水濃度變化計算出的通量方向（向水體）相反。模型揭示這是由于O?和H?前鋒引起硫化物和Al(OH)?溶解，在沉積物最表層（1-2毫米）形成了狹窄的金屬濃度峰值，而厘米級采樣完全錯過了此峰值，導致梯度計算錯誤。

固相沉淀的重要性：好氧條件下上覆水中Fe和As的下降主要由施威特曼礦沉淀導致。不考慮固相形成的通量計算（如菲克定律）會得出錯誤結論。

沉積物是污染的凈匯：模型模擬的全年綜合收支表明，盡管存在周期性再溶解，但所有研究的元素（Al、Fe、Mn、Zn、Cu、Ni、Co、As）以及酸度都表現為向沉積物的凈凈轉移，沉積物整體充當“沉降池”。Al和Fe的沉淀貢獻了主要的酸度中和能力。



硫循環的主導地位：在該AMD影響的水庫中，硫循環是氧化還原系統的核心。硫酸鹽還原是有機物氧化的主要途徑（占近90%），而S(II)的氧化則是氧氣消耗的主要途徑（占近90%），這與典型海洋或淡水環境顯著不同。



6. 詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

在本研究中，使用丹麥Unisense微電極系統（連接Multimeter、微操縱器，由Sensor Trace PRO軟件控制）對沉積物中溶解氧(DO)、pH和H?S進行的毫米級分辨率剖面測量，提供了理解整個實驗系統動態和驗證模型假設的關鍵原位信息，其研究意義體現在以下幾個方面：



精確界定氧化還原分層與反應前沿：Unisense的溶解氧微電極能夠以亞毫米步長精確測量氧氣在沉積物中的滲透深度。數據明確顯示，在好氧條件下，氧氣僅能滲透約4毫米；而在強制低氧條件下，滲透深度急劇減小至約1毫米。這一定量結果至關重要，因?yàn)樗?



定義了反應的“活躍區”：好氧反應（如硫化物氧化、Fe2?氧化）被嚴格限制在這薄薄的表層內。

解釋了通量差異：好氧期淺層強烈的化學梯度（模型預測的毫米級峰值）正發生在此狹窄區域。傳統厘米級切片混合了這個高梯度區，導致通量計算錯誤。微電極數據為“采樣分辨率不足”導致矛盾提供了直接的環境背景證據。



為模型提供關鍵邊界約束：模型中氧化還原反應的深度分布和重疊情況需要與此實測的O?剖面吻合。



揭示pH梯度及其對金屬行為的控制：pH微電極測量的剖面顯示，在沉積物最上層2厘米內pH急劇上升，隨后緩慢增加。這一梯度是沉積物中多種質子消耗（如Fe氫氧化物還原、硫酸鹽還原）和產生反應（如硫化作用）共同作用的結果。在低氧期，上覆水pH上升，模型解釋為質子向沉積物擴散以及施威特曼礦再溶解所致。pH的微小變化對AMD系統（通常pH~4）中金屬的溶解度、形態和礦物穩定性有極大影響。微電極提供的連續pH剖面，是將模型預測的質子產生/消耗速率與實際的pH場聯系起來的重要紐帶，有助于驗證模型中酸堿平衡處理的合理性。

直接檢測H?S并關聯硫酸鹽還原過程：H?S微電極直接測得了孔隙水中溶解的H?S氣體濃度，并顯示其在沉積物第一個厘米處出現峰值。這提供了硫酸鹽還原活性最強位置的直接證據。該H?S峰的位置和強度與模型模擬的硫酸鹽還原率以及金屬硫化物（FeS、CuS等）的沉淀區高度相關。此數據不僅驗證了硫酸鹽還原是主要的厭氧呼吸途徑，也幫助確認了模型中所假設的硫化物生成與消耗反應的空間配置是否正確。



確認實驗條件的有效控制與系統狀態：在實驗過程中，通過微電極定期監測沉積物剖面的O?、pH、H?S，確保了實驗設置能夠產生并維持設計所需的氧化還原條件（如好氧期的氧化層、低氧期的強還原界面）。這增強了整個實驗的可重復性和可靠性，使后續的濃度變化和通量計算都建立在明確且可控的氧化還原背景之上。



總結：Unisense微電極系統在本研究中扮演了“沉積物界面生態生理學內窺鏡”的角色。它提供的高空間分辨率、多參數（O?、pH、H?S）同步原位剖面，將沉積物-水界面從一個“黑箱”轉變?yōu)橐粋€(gè)“可視化”的、具有精細化學結構的反應帶。這些數據不僅直接解釋了傳統采樣方法為何會失敗（錯過了毫米級梯度），更重要的是為反應輸運模型的構建、校準和驗證提供了不可或缺的、高精度的邊界條件和驗證標準。沒有這些微電極數據，模型關于反應前沿位置、通量形成機制的解釋將缺乏直接證據，其說服力和預測能力將大打折扣。這項研究清晰地展示了將高分辨率現場測量與過程模型相結合，在解決復雜環境地球化學問題中的強大力量。
