Designing Active and Stable Silicon Photocathodes for Solar Hydrogen Production Using Molybdenum Sulfide Nanomaterials

設計了用于太陽能制氫的活性穩定硅光電陰極

來源：Adv. Energy Mater. 2014, 4, 1400739



1. 論文摘要內容

摘要指出，硅是串聯光電化學分解水裝置中有前途的光電陰極材料，但高效的催化和長期穩定性仍是關鍵挑戰。該研究證明，通過適當設計界面，二硫化鉬納米材料可以為硅光電陰極同時提供腐蝕保護和催化活性。利用一層薄的MoS?表面保護層，研究者創造了MoS?-n?p Si電極，在運行100小時后性能無下降。透射電子顯微鏡測量揭示了器件表面的原子結構，并闡明了MoS?層同時提供催化活性和優異穩定性的特征。盡管暴露的催化活性位點濃度較低，但這些電極的性能優于任何已證明具有長期穩定性的無貴金屬硅光電陰極。為進一步提高效率，研究者還引入了第二種二硫化鉬納米材料——高催化活性的[Mo?S??]2?簇。這些光電陰極為實現可持續產氫提供了一條有希望的途徑。

2. 研究目的

本研究旨在通過工程化界面，利用二硫化鉬納米材料同時解決硅光電陰極面臨的兩個核心挑戰：長期穩定性（防止硅在水性電解質中腐蝕或氧化）和高效催化（提供非貴金屬的產氫反應活性）。目標是開發出高性能、穩定且不含貴金屬的硅光電陰極。

3. 研究思路



器件設計：構建MoS?-n?p Si光電陰極結構，其中n?p結用于在光照下最大化光電壓，表面MoS?層充當保護層和催化劑。

材料合成與表征：



通過濺射Mo金屬薄膜并在250°C下硫化來合成MoS?涂層。



使用交叉截面透射電子顯微鏡、X射線光電子能譜、掃描電子顯微鏡等技術，在原子尺度表征器件結構、界面質量、化學狀態和形貌。



光電化學性能評估：在0.5 M硫酸電解液中，使用三電極電化學池，在模擬AM1.5G“一個太陽”光照下，測試器件的光電流-電壓特性、光譜響應和飽和光電流密度。

穩定性測試：在恒定電位（0 V vs. RHE）下進行長達100小時的持續光照運行，并通過周期性線性掃描伏安法監測性能變化。

催化活性優化：為克服平面MoS?催化位點密度低的限制，在MoS?保護層上額外負載高活性的[Mo?S??]2?納米簇，以增加表面催化位點密度，從而提升光電流起始電位。



機理分析與性能比較：通過對照實驗（黑暗條件下的催化控制樣、無MoS?的硅樣等）分離光電壓和催化過電位的貢獻，并與文獻中性能最佳的鉑基硅光電陰極進行比較。



4. 測量方面、數據來源及研究意義

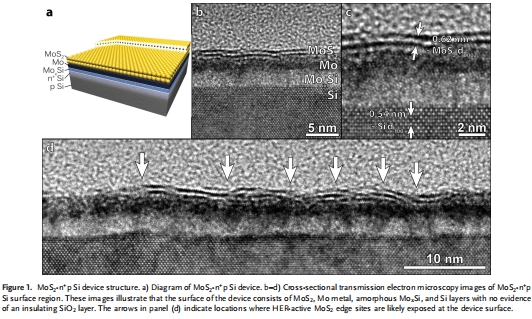

器件微觀結構：TEM圖像顯示了從表面到基底的清晰分層結構：MoS?、未硫化的Mo金屬、非晶態硅化鉬、晶體Si。MoS?的晶格條紋表明其基面平行于硅表面。意義：直接證實了所設計的器件結構被成功制備，并揭示了界面處無明顯的SiO?層，這是實現穩定性的關鍵。同時，觀察到的MoS?邊緣特征位點解釋了其催化活性來源。數據來自圖1b-d。

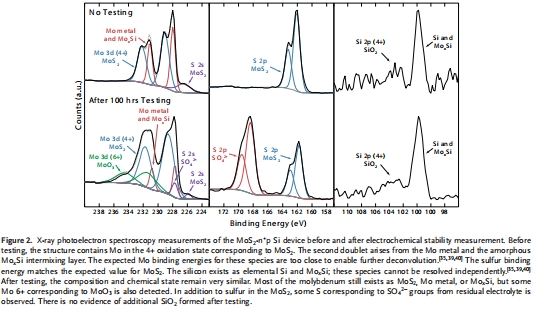

表面化學狀態：XPS譜圖顯示了Mo 3d、S 2p和Si 2p區域的峰。意義：表明表面Mo主要以MoS?形式存在，含有部分金屬M(fèi)o和硅化鉬；Si主要以單質形式存在，僅有極微量SiO?。這證明MoS?涂層有效防止了硅在空氣中被氧化。100小時測試后的XPS顯示有微量MoO?形成，但主體結構仍保持。數據來自圖2及正文對應描述。

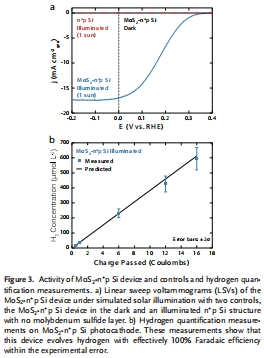

光電化學性能：線性掃描伏安曲線顯示，MoS?-n?p Si光電陰極的起始電位（達到-0.5 mA cm?2）為0.32 V (vs. RHE)，飽和光電流密度約為17 mA cm?2。意義：量化了器件的基本性能，證明其能在低于熱力學電位下驅動產氫，且具有較高的光電流。數據來自圖3a。



法拉第效率：使用Unisense氫氣探測器測量產氫的法拉第效率。意義：證實了光電陰極產生的光電流幾乎100%用于產氫反應，排除了其他副反應，驗證了反應的選擇性。數據來自圖3b。

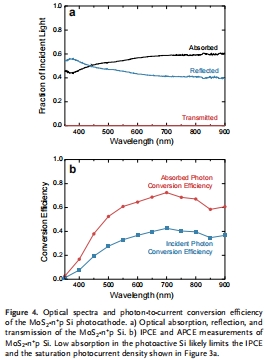

光譜響應：測量了入射光子-電流轉換效率和吸收光子-電流轉換效率。意義：IPCE最大值為44%，APCE最大值達72%。這表明限制飽和光電流的主要因素是硅對光的吸收不完全（部分光被反射或上方的Mo系層寄生吸收），而非電荷分離效率。數據來自圖4a,b。

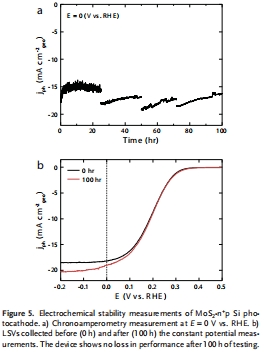

長期穩定性：在0 V vs. RHE下恒電位運行100小時，期間周期性測試LSV曲線。意義：器件性能在100小時后沒有衰減，證明了MoS?保護層能提供優異的長期穩定性。這是當時報道的最穩定的無貴金屬硅光電陰極。數據來自圖5a,b。

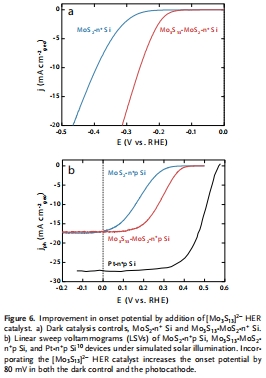

催化改進效果：負載[Mo?S??]2?簇后，黑暗催化控制的起始電位改善了80 mV，相應光電陰極的起始電位也從0.32 V提升至0.40 V (vs. RHE)。意義：證明了通過增加表面催化位點密度可以有效提升器件性能，同時也表明平面MoS?的催化活性是限制起始電位的主要因素。數據來自圖6a,b。





5. 研究結論



成功實現保護與催化雙功能：薄的、基面取向的MoS?層可同時作為有效的表面保護層和產氫反應催化劑，使硅光電陰極在酸性環境中穩定運行100小時以上且性能無衰減。

界面質量至關重要：TEM和XPS證實，高質量、無氧化物的界面是器件獲得高穩定性的關鍵。

催化活性是性能限制環節：對于平面MoS?保護的器件，其相對較低的催化位點密度限制了光電流起始電位。器件的光電壓高達~0.57 V，與最佳硅光電器件相當。

性能可被進一步優化：通過負載高活性的[Mo?S??]2?納米簇增加表面催化位點，可將起始電位提升80 mV，證明了界面催化工程的有效性。但簇的粘附性有待改善。



與鉑基器件的比較：該MoS?/硅光電陰極的活性（尤其是起始電位）與當時最先進的鉑基硅光電陰極尚有差距，但其完全由地球豐富材料構成，且已證明了長期穩定性，為發展經濟、耐用的太陽能制氫系統提供了有希望的路徑。



6. 詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

在本文中，丹麥Unisense電極的使用明確記載于“實驗部分”的“電化學表征”一節：“……產氫的法拉第效率是使用一個商業化的電化學氫氣探測器測量的”。



具體作用：在此，Unisense的H?微傳感器（H2_500探針）被用作一個高選擇性、定量的氫氣檢測器，用于測量光電陰極在工作期間產氫的法拉第效率。

研究意義：



驗證反應專一性，支撐核心論點：本研究的全部工作是圍繞構建用于“太陽能產氫”的光電陰極。因此，必須確鑿證明觀測到的光電流確實來源于水的還原產氫反應，而不是其他副反應（如腐蝕產氫、電解液雜質還原等）。Unisense傳感器提供的直接、定量的氫氣濃度數據，使得研究者能夠計算出法拉第效率接近100%（圖3b）。這一數據強有力地證實了器件的功能符合設計目標，即它是一個高效、專一的光電化學產氫陰極，而非單純的腐蝕電極或發生其他反應的電極。這是評估任何產氫器件性能的基石性驗證。

為“穩定性”結論提供關鍵佐證：論文的核心成就之一是展示了器件在100小時內性能穩定。如果產生的氣體不是氫氣，或者法拉第效率很低，那么所謂的“穩定光電流”就失去了意義，因為它可能對應著硅的持續腐蝕或其他不可持續的副反應。Unisense測量所得的近100%法拉第效率表明，在長期測試中，電流持續地、選擇性地用于產氫，這從產物角度印證了器件功能的穩定性，與電流-電壓性能的穩定性數據（圖5）相互印證，使“穩定、高效”的結論更加完整和令人信服。



體現研究的嚴謹性與可靠性：在光電催化領域，尤其是在報道新材料、新結構時，測量并報告法拉第效率是高質量研究的標志。使用像Unisense這樣專門化、高精度的氣體傳感器進行測量，提升了整個實驗數據的質量和可信度。它表明研究者不僅關注電學輸出（電流），還關注化學輸出（產物），進行了全面、嚴謹?shù)谋碚鳌?



總結：在本研究中，Unisense氫氣微傳感器雖未用于優化器件過程，但它扮演了“產物驗證官”和“數據質量保證者”的角色。它提供的精確法拉第效率數據，為“該MoS?/硅結構是一個有效的太陽能產氫陰極”這一最根本的論斷提供了不可替代的直接實驗證據。沒有這個關鍵數據，器件性能的所有電化學測量都將失去確定的產物指向，其作為“產氫”光電陰極的核心價值也就無法得到最終證實。
