A systematic study of the variation of tetrathiafulvalene (TTF), TTF+? and TTF2+ reaction pathways with water in the presence and absence of light

在有光和無光下四噻吩戊丙烯 （TTF）、TTF+ ? 和 TTF 2+ 反應途徑與水的變化的系統研究

來源：RSC Advances 2014, 4, 49789



1. 論文摘要內容

摘要指出，強電子給體四硫富戊烯（TTF）的化學性質已被充分了解，但其技術上重要的單電子氧化態（TTF?）和雙電子氧化態（TTF2?）的詳細化學知識有限。本文鑒定了TTF、TTF?和TTF2?在有無光照條件下與水的不同反應路徑。在含有10%（v/v）水的乙腈溶液中，基于瞬態和穩態伏安法數據，TTF參與了一個與HTTF?的酸堿平衡反應，水作為質子給體。相比之下，通過單電子本體氧化電解生成的TTF?在黑暗中對10%的水保持穩定且不發生質子化。然而，當此陽離子自由基暴露于白光或藍光（λ=425 nm）下時，TTF?被光還原為TTF，同時水被氧化產生氧氣（由克拉克電極檢測）和質子，質子進而與TTF反應生成HTTF?。再次強調不同氧化水平的重要反應路徑差異，通過雙電子本體氧化電解TTF生成的TTF2?即使在黑暗中也與水快速反應，生成TTF?、質子、HTTF?和氧氣。

2. 研究目的

本研究旨在系統地闡明TTF及其兩種氧化態（TTF?和TTF2?）在含水環境（乙腈-水混合溶劑）中，于黑暗及光照條件下的不同化學反應路徑。目的是深入理解這些具有技術重要性的氧化態物種在與水接觸時的穩定性、質子化行為及光化學反應，從而填補對其基本化學和光化學認知的空白。

3. 研究思路



體系與條件設置：在乙腈（0.1 M Bu?NPF?）中加入10%（v/v）水作為反應介質，模擬含水的有機環境。研究在黑暗和光照（白光或特定波長）兩種條件下進行。

電化學生成與表征：



利用循環伏安法和穩態伏安法，表征TTF、TTF?、TTF2?以及化學合成的HTTF?（以(HTTF)BF?形式）在所述介質中的電化學行為。



通過本體氧化電解定量生成TTF?和TTF2?的溶液，用于后續的反應性研究。



分物種研究反應性：



TTF：研究其在含水介質中是否及如何與H?O反應（如質子化）。

TTF?：在黑暗和光照下，考察其在含水溶液中的穩定性。通過伏安法監測物種變化，并用紫外-可見光譜輔助驗證。



TTF2?：考察其在含水溶液中的穩定性（即使在黑暗下），并鑒定反應產物。



關鍵產物檢測與機理驗證：使用丹麥Unisense克拉克電極，在嚴格除氧的密閉體系中，實時監測TTF?和TTF2?在含水介質中反應時氧氣的生成，為水被氧化的反應機理提供直接證據。



綜合分析：整合伏安數據、光譜變化、pH變化（用pH試紙估算）和氧氣檢測結果，推導并驗證不同氧化態TTF物種與水反應的完整化學方程式和光化學路徑。



4. 測量方面、數據來源及研究意義

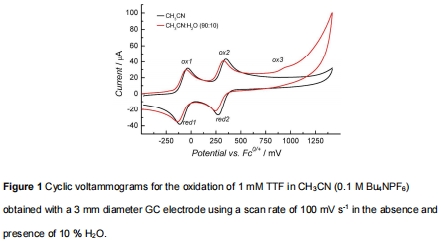

循環伏安曲線：展示了TTF在無水及含10%水乙腈中的氧化還原過程。意義：揭示了水加入后，在TTF的第二氧化峰之后出現了一個新的不可逆氧化峰（~950 mV），該峰歸屬于HTTF?的氧化。這證明了水作為質子給體，使部分TTF發生了質子化反應（TTF + H?O ? HTTF? + OH?）。數據來自圖1。



光照射下的伏安變化：展示了TTF?溶液在含10%水的介質中，經白光照射不同時間后的循環伏安圖。意義：直接顯示了光照導致TTF?的氧化還原峰減小，同時HTTF?的氧化峰出現并增強。這證明TTF?在光照下不穩定，發生了光化學反應，生成了TTF和HTTF?。數據來自圖2。

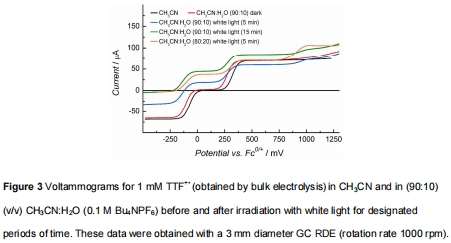

穩態伏安圖（RDE）：展示了TTF?溶液在黑暗及光照后的極限電流變化。意義：通過零電流點的位移，定量地證實了光照后溶液中TTF?濃度下降，同時出現了TTF（和HTTF?），為光還原過程提供了穩態電化學證據。數據來自圖3。

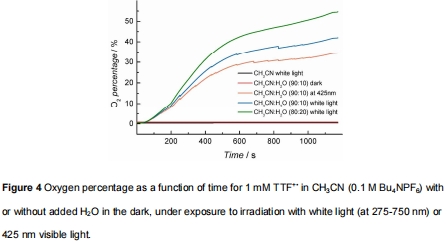

氧氣生成的實時監測：使用克拉克電極記錄了TTF?溶液在光照下，氧氣濃度隨時間上升的曲線。意義：這是證明“水被氧化”這一關鍵半反應的決定性證據。數據顯示，只有在同時存在H?O和光照的條件下，TTF?溶液中才會產生氧氣；在無水或有水但黑暗的條件下均無氧氣產生。數據來自圖4。

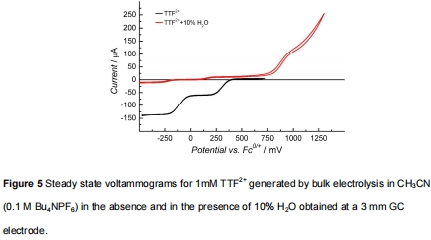

TTF2?的反應性驗證：通過穩態伏安法展示了TTF2?溶液在加入水前后的電流-電壓曲線變化。意義：加入水后，零電流點立即移動，顯示TTF2?迅速被消耗，生成了TTF?和HTTF?。這證明了TTF2?在含水介質中極不穩定，即使在黑暗中也快速反應。數據來自圖5。

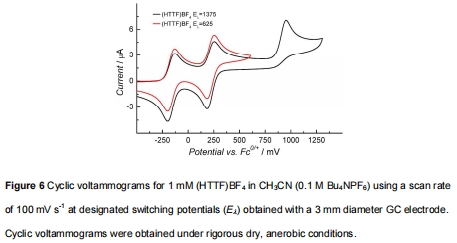

HTTF?的電化學表征：展示了化學合成(HTTF)BF?的循環伏安圖。意義：其伏安圖中同時出現了TTF/TTF?/TTF2?的可逆電對以及~950 mV的不可逆氧化峰，證實了HTTF?在溶液中會與TTF和H?建立平衡（HTTF? ? TTF + H?），并明確了HTTF?的氧化電位。數據來自圖6。





5. 研究結論



TTF在含水乙腈中與H?O發生緩慢的酸堿平衡反應，生成質子化物種HTTF?。

TTF?的化學行為高度依賴于光照：



黑暗下：在含10%水的乙腈中穩定，不發生質子化或分解。



光照下：發生光催化反應，TTF?被還原為TTF，同時H?O被氧化為O?。產生的H?隨即與生成的TTF反應生成HTTF?。白光和藍光（425 nm）均可驅動此反應，白光效率更高。



TTF2?具有高反應活性，即使在黑暗條件下，也能快速與H?O反應，生成TTF?、HTTF?、O?和H?。



反應路徑具有氧化態特異性：TTF、TTF?和TTF2?三個氧化水平在與水相互作用時，遵循完全不同的反應路徑和條件要求，凸顯了精確控制其氧化態對預測其環境行為和器件穩定性的重要性。



6. 詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

在本研究中，使用丹麥Unisense克拉克電極對氧氣的檢測數據，對于確立整個研究的反應機理起到了一錘定音的關鍵作用，其研究意義主要體現在以下幾個方面：



為水氧化半反應提供直接、無可辯駁的證據：本研究提出的核心光化學反應機理（方程式9：4(TTF?)* + 2H?O → 4TTF + O? + 4H?）和暗反應機理（方程式11：2TTF2? + 2H?O → 2HTTF? + O? + 2H?）都涉及水被氧化生成氧氣這一步驟。在化學體系中，尤其是涉及有機分子和質子轉移的復雜網絡里，直接證實O?的產生極具挑戰性，但又是機理推斷中最堅實的環節。Unisense克拉克電極是一種對溶解氧具有高選擇性和高靈敏度的傳感器。其實時監測數據（圖4）清晰顯示，只有當TTF?、H?O和光照三個條件同時滿足時，密閉體系中的氧濃度才會顯著且持續上升。這一結果直接證實了O?是反應的凈產物，排除了其他可能的氧化產物（如H?O?）或雜質反應，將推測性的反應式轉化為經過實驗驗證的化學事實。

嚴格區分暗反應與光反應，明確光的觸發作用：該電極的高時間分辨率數據，結合精心設計的對照實驗，完美地區分了不同物種的反應條件。對于TTF?，數據顯示在黑暗下，即使有水存在，氧氣濃度也無變化，這與其伏安法顯示的穩定性一致。光照則是觸發其產氧反應的“開關”。對于TTF2?，實驗表明其與水反應產氧是自發、快速的，無需光照。克拉克電極的數據直觀地量化了這些差異，使“TTF?的光催化水氧化”和“TTF2?的化學水氧化”這兩個核心發現得以確證。

驗證反應化學計量并支持整體機理模型：氧氣生成的動力學曲線（產氧量與時間的關系）可以與TTF?消耗或TTF生成的量（通過伏安數據估算）進行關聯，從而在定量層面驗證所提出反應方程式的合理性。例如，TTF?光反應中O?的生成速率，應與TTF?的消耗速率存在一定的比例關系（如4:1）。雖然論文未展示詳細的定量擬合，但氧氣濃度的可重復、可測量的增長，為后續可能的定量分析提供了可靠數據，支持了提出的四電子轉移反應機理（4 TTF? 產生 1 O?）的整體圖景。



提升研究的嚴謹性與說服力：在電化學和光化學研究中，觀測到電流或物種濃度的變化可能源于多種并聯或串聯反應。Unisense電極對O?的專一性檢測，相當于在復雜的反應網絡中安裝了一個針對關鍵產物“氧氣”的專屬探測器。其實驗結果獨立于伏安法和光譜法，為整套反應機理提供了正交驗證。這種多技術聯用、特別是包含氣體產物直接檢測的方法，極大地增強了整個研究的深度、嚴謹性和最終結論的說服力。



總結：Unisense克拉克電極在本研究中扮演了“反應機理的裁判官”角色。它提供的實時、定量的氧氣生成數據，是將TTF?和TTF2?與水反應的復雜路徑，從基于溶液內物種變化的間接推論，提升到包含明確氣體產物證據的完整化學描述的關鍵。沒有這項直接的氧氣檢測，關于“水被氧化”的核心論斷將始終停留在合理的假設層面。這些數據不僅牢固地支撐了本論文的所有主要結論，也為理解TTF類材料在含水環境或光電應用中的長期穩定性與反應性提供了至關重要的物理化學洞察。
