New Microprofiling and Micro Sampling System for Water Saturated Environmental Boundary Layers

水飽和環境邊界層的新型微剖面和微取樣系統

來源：Environ. Sci. Technol. 2014, 48, 8053?8061



1. 摘要核心內容

該論文摘要介紹了一種名為 “微剖面與微取樣系統”（missy） 的新型集成設備。該系統將微剖面系統的高空間分辨率與電感耦合等離子體質譜（ICP-MS）的多元素分析能力相結合，旨在更好地理解環境邊界層（如沉積物-水界面）的元素分布及相關過程。missy能夠首次實現對水飽和基質（如沉積物、土壤、生物膜）深度剖面中微小水體（<500 μL）的直接、動態、高分辨率自動采樣，分辨率可達亞毫米級。論文展示了兩種missy的模塊化設置、微探頭的制造方法、系統的背景濃度與回收率，并提供了沉積物-水界面的示例性結果，進而討論了該新系統的潛力、可能的誤差來源及未來應用。

2. 研究目的

本研究的主要目的是開發、表征并驗證一種新型的集成系統（missy），以實現環境邊界層物理化學參數高分辨率剖面測量與孔隙水多元素高分辨率取樣的同步進行。其目標是克服傳統取樣方法（如分辨率低、可能改變環境條件等）的局限性，從而更全面地研究沉積物-水界面等復雜異質環境中元素分布與氧化還原等關鍵參數的耦合關系。

3. 研究思路

研究采用“系統開發-性能驗證-應用示范”的遞進式思路：

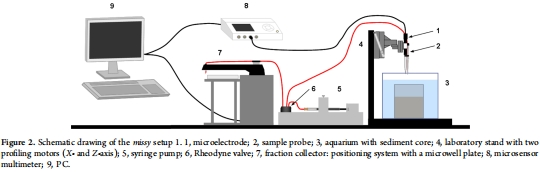

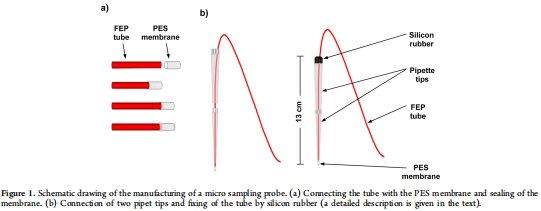

系統構建：設計并搭建了兩種基于不同泵（注射泵與微環形齒輪泵）的missy模塊化系統，并詳細描述了自制微過濾探頭的制造工藝（對應圖1和圖2）。





系統表征：對兩種missy系統進行嚴格的性能評估，包括測定其背景污染水平和元素回收率，以確定系統對分析結果的影響（對應表1、表2及支持信息中的相關數據）。

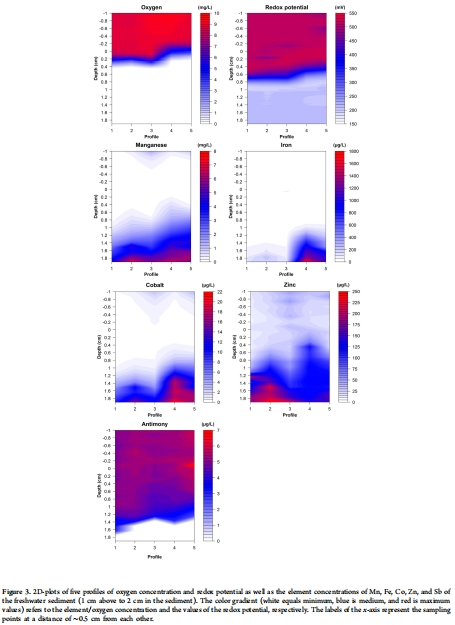

應用驗證：使用missy對實驗室培養的沉積物巖心進行實驗，同步測量溶解氧（O?）、氧化還原電位、pH值的深度剖面，并同步采集孔隙水樣品。通過對樣品進行ICP-MS分析，獲得多種金屬（類）元素（Mn, Fe, Co, Zn, Sb）的高分辨率分布圖，并將元素分布與物理化學參數關聯，以驗證系統的實用性并展示其揭示過程的能力（對應圖3和圖4）。







4. 測量的數據、研究意義及來源

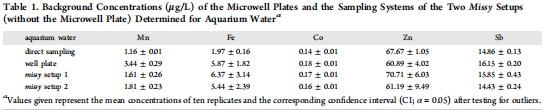

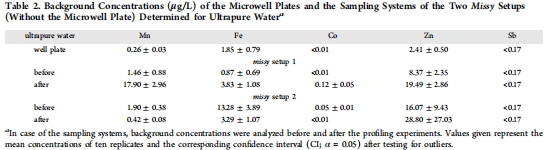

系統背景濃度與回收率：測量了兩種missy系統、微孔板等對目標元素（Mn, Fe, Co, Zn, Sb）的背景貢獻。數據顯示，對于實驗用的養殖水，系統背景值與直接取樣結果無顯著差異；但對于超純水，實驗后系統背景值（尤其是Setup 1）有所升高，提示了潛在的污染或沉淀問題。回收率實驗驗證了系統傳輸樣品的完整性。意義：這些數據是評估missy系統可靠性和數據質量的基礎，明確了系統適用于常規濃度（μg/L至mg/L）分析，并指出了進行超痕量分析（ng/L級）時需在惰性氣氛中操作等改進方向。數據來自表1和表2。

沉積物孔隙水物理化學剖面：

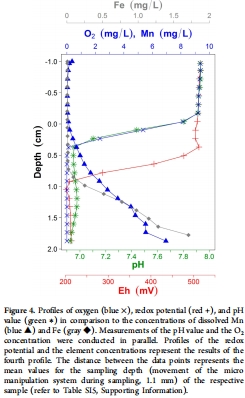

溶解氧（O?）：上覆水濃度約8.7-9.3 mg/L，在進入沉積物的最初1毫米內迅速降至檢測限以下。意義：揭示了該沉積物體系強烈的耗氧呼吸作用和以擴散為主的氧氣輸送，定義了氧化還原過渡帶的起始位置。數據趨勢見圖3頂圖、圖4a及支持信息圖SI1。



pH值：從水相到沉積物中逐漸下降。意義：反映了有氧呼吸產生CO?導致酸化，以及在缺氧區可能發生的硫化物氧化等過程。數據見圖4c。



氧化還原電位：從水相約450 mV下降至沉積物深部約200 mV。意義：直觀反映了從氧化環境向還原環境的轉變，與氧的消耗和還原性物質的產生相符。數據見圖3中圖、圖4b。



沉積物孔隙水金屬（類）元素剖面：



Mn, Fe, Co, Zn：在沉積物深部缺氧、低氧化還原電位區域，溶解態濃度顯著增加。其中Mn的釋放層比Fe更厚，Co的分布與Mn高度相似，Zn也呈現相關增加。意義：直接證實了氧化還原敏感元素（Mn, Fe）在還原條件下從其（氧氫）氧化物中溶解釋放，并伴隨吸附的微量元素（Co, Zn）共同釋放的經典地球化學理論。數據主要來自圖3中的Mn、Fe、Co、Zn分布圖，以及圖4d, e。



銻（Sb）：分布模式相反，在上覆水和沉積物氧化層濃度較高，在深層缺氧區迅速降至檢測限以下。意義：印證了銻在氧化條件下易以可溶的Sb(OH)??形態存在，而在還原條件下可能形成難溶的Sb(OH)?或發生吸附/共沉淀，展示了不同元素對環境氧化還原狀態的特異性響應。數據來自圖3中的Sb分布圖。



5. 研究結論



系統可行性：成功開發并驗證了兩種missy系統，它們能夠實現對沉積物-水界面物理化學參數和孔隙水化學成分的同步、高分辨率（亞毫米級）、動態采樣與分析。

元素分布規律：應用missy獲得的數據清晰揭示了目標元素沿氧化還原梯度的預期分布：Mn、Fe、Co、Zn在還原區富集，而Sb在氧化區富集，這與地球化學理論預測一致，證明了系統的可靠性。

方法學優勢：missy結合了微剖面測量的空間細節和ICP-MS的多元素分析能力，提供了一種直接的、基于過濾的動態采樣方法，優于某些靜態采樣技術（如DGT、peeper），且能避免傳統方法（如離心）可能帶來的樣品擾動。

局限與改進：研究也指出了系統存在的潛在誤差源，如死體積導致的深度偏移、可能的殘留污染（攜帶效應），以及在空氣中長時間操作可能導致氧化沉淀。這些為未來系統的改進和應用提供了重要指導。



應用前景廣闊：該系統經過適配后，可用于研究更多類型的邊界層（如生物膜、土壤根際）、更多種類的污染物（有機污染物、納米材料），并有望擴展到野外原位應用。



6. 詳細解讀：使用丹麥Unisense電極測量數據的研究意義

本研究中使用的丹麥Unisense公司的微剖面系統（包括Clark型O?微傳感器OX-100、氧化還原電位微電極RD-100、pH微電極pH-100）所提供的數據，是missy系統成功運行和科學闡釋的基石，具有以下關鍵意義：



為高分辨率化學取樣提供精確的“空間坐標”和過程背景：Unisense微電極系統以63 μm的步長，同步繪制了O?、氧化還原電位和pH的精細剖面（如圖3，圖4）。這些高分辨率物化參數剖面，不僅本身揭示了界面附近的生物地球化學梯度（如氧躍層、氧化還原cline），更重要的是，它們為同步采集的孔隙水化學樣品提供了精確的深度定位和環境狀態注解。例如，當我們看到某個深度孔隙水樣品中Fe濃度急劇升高時，對應位置的O?電極讀數恰好為零，氧化還原電位已大幅下降，這便為“Fe的還原溶解”這一過程提供了直接、同步的環境證據，使元素分布數據不再孤立。

是系統集成與同步控制的核心技術保障：本研究的關鍵創新在于“同步”測量與采樣。Unisense的SensorTrace PRO軟件與采樣系統的控制軟件（QmixElements）實現了同步。這意味著，微電極每測量一個深度點的O?和氧化還原電位，微取樣探頭就在完全相同的深度（經過探頭死體積校正后）采集水樣。這種同步性是由Unisense微剖面系統的程序化控制和接口兼容性所保障的。沒有這種精確的同步與控制，就無法確保化學樣品與物理化學狀態的一一對應，整個missy系統的設計目標將無法實現。

用于識別取樣過程中的潛在干擾與誤差：Unisense微電極的連續監測能力幫助研究者發現了傳統化學取樣中難以察覺的問題。例如，在更換采樣剖面時，氧化還原電位剖面的測量幫助確認了沉積物表面的微起伏，確保了不同剖面間數據的可比性。更重要的是，通過分析溶解氧剖面在采樣前后的變化，可以評估探頭穿刺和抽濾過程對局部微環境（如是否引入了氧氣或擾動了擴散邊界層）的干擾程度，這對評價取樣方法的“原位性”至關重要。



驗證并提升了傳統地球化學理論的微觀證據：在亞毫米尺度上，Unisense電極數據與ICP-MS元素數據完美耦合，為經典理論提供了前所未有的直觀證據。例如，O?消耗層與Mn2?、Fe2?釋放起始深度的空間關系（圖4）；氧化還原電位下降與還原性溶質濃度增加的反相關性；pH最低點可能對應著化學氧化界面（如O?/H?S界面）。這些微觀尺度上的耦合關系，使得基于宏觀觀測和熱力學計算的理論預測得到了直觀驗證，極大地增強了對界面過程機理的認識。



綜上所述，在本研究中，丹麥Unisense的微電極系統遠不止是幾個獨立的傳感器。它是整個missy集成系統的“感知神經”和“同步控制器”，負責實時、高分辨率地刻畫環境狀態，并確保化學取樣在正確的時空背景下進行。其提供的數據，將“化學分布圖”升級為了“化學過程解析圖”，使研究者能夠以極高的空間精度直接“看到”元素遷移轉化與氧化還原動力學之間的因果關系，從而真正實現了“更好地理解邊界層元素分布和相關過程”的核心研究目標。
