The Effects of Mary Rose Conservation Treatment on Iron Oxidation Processes and Microbial Communities Contributing to Acid Production in Marine Archaeological Timbers

瑪麗玫瑰保護處理對鐵氧化過程和微生物群落的影響，促進海洋考古酸的產生

來源：PLoS ONE 9(2): e84169.



1. 摘要核心內容

該論文摘要指出，都鐸王朝戰艦“瑪麗玫瑰”號已完成長達19年的聚乙二醇噴霧保護處理，進入受控干燥階段。此前從未經保護的船木中鑒定出可氧化鐵和硫的嗜酸細菌。本研究旨在確定回收的PEG噴霧系統是否為鐵/硫氧化微生物的儲庫，并了解PEG在鐵循環過程中的作用。利用X射線吸收光譜證明了微生物對木材中硫酸產生的貢獻。分子微生物學分析發現，PEG介導了微生物群落的轉變，從 Stenotrophomonas和 Brevundimonas的共培養，轉變為 Stenotrophomonas和可氧化鐵的 Alicyclobacillus的共培養。研究首次證明，在pH 3.0的水中不會自發發生非生物氧化的酸性溶液中，用于保護“瑪麗玫瑰”號的PEG溶液促進了亞鐵的氧化。這些結果表明PEG并非惰性物質，它能介導鐵在價態之間的氧化還原循環，這對PEG未來作為富鐵考古木制品的保護材料具有嚴重影響。

2. 研究目的

本研究旨在探究：（1）回收的PEG噴霧系統是否是潛在有害的鐵/硫氧化微生物的儲庫；（2）微生物對考古木材中鐵和硫氧化及產酸過程的貢獻；（3）PEG的分子量和濃度如何影響從生物膜中富集的微生物群落以及鐵的非生物氧化過程。

3. 研究思路

研究采用模擬實驗與多種分析技術結合的思路：



樣品與富集：從支撐船體的駁船甲板上的PEG浸潤生物膜取樣，富集得到嗜酸鐵/硫氧化微生物培養物（BF4 pH 1.7）。

微生物過程驗證：將富集培養物接種到浸漬了硫化鐵的無菌橡木塊中，培養后利用X射線吸收近邊結構光譜 分析鐵和硫的化學形態變化，以證明微生物的氧化作用。

群落與PEG相互作用：將BF4 pH 1.7培養物接種到含不同濃度PEG 200和PEG 2000的培養基中（pH 3.0），觀察鐵氧化現象，并通過16S rRNA基因克隆文庫分析 比較PEG添加前后微生物群落結構的變化。



PEG的非生物效應評估：在無菌條件下，測試不同濃度和分子量的PEG溶液（pH 3.0和6.0）對亞鐵氧化速率的影響，以區分生物與非生物作用。



4. 測量的數據、研究意義及來源

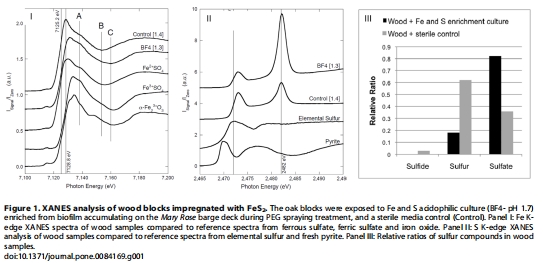

鐵和硫的化學形態（XANES光譜）：數據顯示，與無菌對照相比，經BF4 pH 1.7微生物富集培養的橡木塊中，鐵K邊位置從7125.3 eV微移至7125.8 eV，硫光譜中在2482 eV處的S??硫酸鹽峰顯著增強。意義：直接證明了微生物富集培養物能夠催化硫化鐵中的鐵和硫氧化，導致硫酸鹽生成，這是微生物參與產酸過程的關鍵證據。數據來自圖1（Panel I 和 Panel II）。

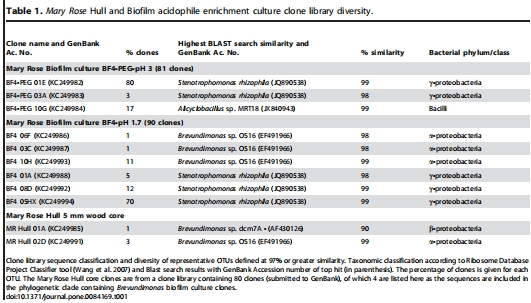

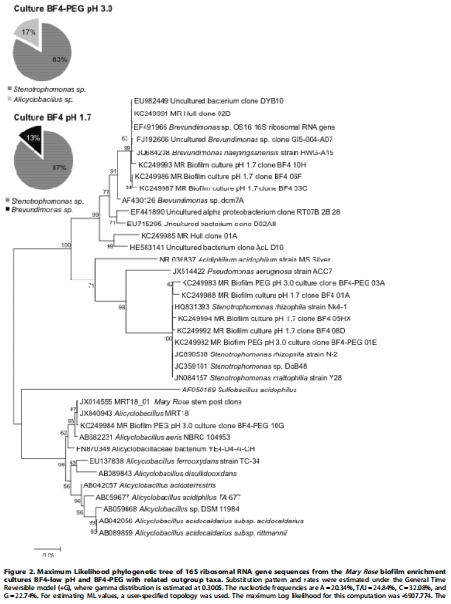

微生物群落組成：克隆文庫分析顯示，在低pH（1.7）不含PEG的BF4培養物中，優勢菌為 Stenotrophomonas（85%）和 Brevundimonas（15%）。當此培養物轉接至含75% PEG 200的pH 3.0培養基后，群落變為 Stenotrophomonas（81%）和 Alicyclobacillus（17%）的共培養。意義：表明PEG的添加和pH的輕微升高，導致了微生物群落的顯著轉變，Brevundimonas被具有鐵氧化能力的 Alicyclobacillus取代。這揭示了PEG能通過改變環境條件來篩選微生物群落。數據來自表1及相關的系統發育樹（圖2）。







PEG濃度依賴的非生物鐵氧化還原循環：在pH 3.0的無菌條件下，不同濃度PEG對亞鐵氧化產生復雜影響。例如，75% PEG 200和50% PEG 2000引起了亞鐵濃度的周期性升降，伴隨著溶液顏色變化和鐵沉淀。在pH 6.0時，PEG的影響減弱。意義：首次證明在酸性條件下，PEG本身能夠非生物地催化鐵的氧化還原循環，而在中性pH下，非生物氧化占主導。這挑戰了PEG是惰性材料的傳統認知，表明其具有活躍的化學效應。數據來自圖3。





5. 研究結論



從“瑪麗玫瑰”號PEG生物膜中富集的微生物能夠氧化考古木材模擬物中的硫化鐵，產生硫酸鹽，證實了微生物在考古木材酸蝕問題中的貢獻。

PEG不是化學惰性的。在酸性條件下，PEG能以濃度依賴的方式非生物地催化鐵的氧化還原循環。

PEG的加入會改變微生物群落結構，促進嗜酸鐵氧化菌（如 Alicyclobacillus）的生長，可能加劇生物源性氧化。



因此，PEG作為保護材料，可能在富含還原性鐵的木制品中意外促進鐵的腐蝕和硫酸的產生，對“瑪麗玫瑰”號等文化遺產的長期保存構成嚴重威脅。建議未來在應用PEG前，需進行有效的殺菌和去除鐵硫化合物處理。



6. 詳細解讀：使用丹麥Unisense電極測量數據的研究意義

本研究中，在“無生物鐵氧化試驗”部分，使用了丹麥Unisense電極來測量溶液的pH值。盡管在文中描述較為簡略，但該測量具有關鍵的方法學意義：



確保了關鍵環境參數的高精度控制與監測：本研究的核心是探究在酸性條件（pH 3.0） 下PEG對鐵氧化的影響，因為在此pH下，亞鐵的非生物氧化在水中幾乎不會發生。Unisense電極提供了精確的pH測量，確保了一系列對比實驗（不同PEG濃度、不同pH）的初始條件嚴格可控且可量化。這是區分“PEG效應”與“pH變化效應”的基礎。圖3中顯示的在不同pH下（3.0 vs 6.0）鐵氧化行為的巨大差異，其前提就是pH值得到了準確設定和確認。

為“非生物氧化”現象的歸因提供了關鍵證據：研究發現，在pH 3.0的PEG溶液中發生了復雜的鐵氧化還原循環（圖3）。如果沒有精確的pH監測，可能會質疑是否是實驗過程中pH發生了意外漂移（例如，由于空氣中CO?溶解或器皿污染）導致了氧化。使用Unisense電極進行測量，排除了這種不確定性，強化了“觀察到的現象是PEG在特定穩定酸性條件下的直接化學效應”這一結論。文中提到“最終pH與鐵氧化狀態無直接關聯”，這個判斷也依賴于對pH的持續監測。



支持了微生物與非生物過程的機制對比：研究將微生物富集培養的實驗（生物途徑）與無菌條件下的實驗（非生物途徑）進行對比。在非生物實驗中，精確的pH控制尤為重要，因為它要模擬生物實驗中的酸性環境（pH 3.0），但又排除了生物干擾。Unisense電極幫助建立了這樣一個可重復的非生物實驗體系，從而能夠清晰地將PEG的直接化學作用與PEG通過影響微生物群落而產生的間接生物作用分離開來。



綜上所述，在本研究中，丹麥Unisense pH電極雖非核心生化分析工具，但其提供的精確、可靠的環境pH數據，是整個實驗設計的基石。它確保了“酸性條件”這一關鍵變量的穩定性，使得研究者能夠令人信服地將觀察到的鐵氧化還原循環現象歸因于PEG分子本身的性質，而非實驗條件的波動。這對于得出“PEG在低pH下具有非生物催化活性”這一顛覆性結論至關重要，從而強有力地支撐了論文關于重新評估PEG在文物保護中安全性的核心論點。
