Latex Clearing Protein—an Oxygenase Cleaving Poly(cis-1,4-Isoprene) Rubber at the cis Double Bonds

乳膠透明蛋白——一種加氧酶在順式雙鍵處裂解聚（ 順式 -1,4-異戊二烯）橡膠

來源：Applied and Environmental Microbiology p. 5231–5240



1. 摘要核心內(nèi)容

該論文摘要指出，戈登氏菌 Gordonia polyisoprenivorans菌株VH2是一種高效的橡膠降解放線菌，其含有兩種乳膠透明蛋白，已知對微生物降解橡膠至關(guān)重要，但其確切的生化作用尚不清楚。本研究通過在大腸桿菌中異源表達并純化了Lcp1VH2蛋白，利用耗氧測量、色譜和光譜方法檢測了其在橡膠降解中的作用。結(jié)果表明，有活性的Lcp1VH2是單體蛋白，負責通過將氧氣添加到順式雙鍵上，從而氧化裂解合成及天然橡膠中的聚（順式-1,4-異戊二烯）。產(chǎn)生的寡聚物末端具有醛基和酮基官能團，平均異戊二烯單元數(shù)分別為18和10，表明其為內(nèi)切裂解機制。該酶的活性通過極譜法測定。烯烴、無環(huán)萜或其他橡膠樣聚合物（如聚丁二烯或聚反式異戊二烯）不能被Lcp1VH2氧化裂解。酶的最近pH和溫度分別為7和30°C。此外，研究證明有活性的Lcp1VH2是一種含Cu(II)的加氧酶，具有一個在迄今任何已鑒定的酶中均未檢測到的未知功能保守結(jié)構(gòu)域，表明其可能代表一個新的加氧酶蛋白家族。

2. 研究目的

本研究旨在闡明橡膠降解放線菌 Gordonia polyisoprenivorans菌株VH2中乳膠透明蛋白Lcp1VH2的確切生化功能，特別是其在聚異戊二烯橡膠初始氧化裂解步驟中的作用機制、底物特異性、酶學性質(zhì)及其所含的金屬輔因子。

3. 研究思路

研究遵循經(jīng)典的酶學研究路徑：基因克隆與蛋白制備 → 功能與產(chǎn)物鑒定 → 酶學性質(zhì)表征。



蛋白制備：從菌株VH2中克隆lcp1VH2基因，通過基因工程方法（替換信號肽、添加組氨酸標簽）在大腸桿菌中實現(xiàn)可溶性異源表達，并利用固定化金屬親和色譜與尺寸排阻色譜兩步法純化得到均一蛋白。

功能驗證與產(chǎn)物分析：



通過測量氧氣消耗來確認酶的催化活性及對橡膠底物的依賴性。



將純化的Lcp1VH2與天然橡膠膠乳或合成橡膠顆粒孵育，提取產(chǎn)物，利用傅里葉變換紅外光譜、核磁共振波譜等技術(shù)分析降解產(chǎn)物的化學結(jié)構(gòu)，確定裂解位點和末端官能團。



酶學性質(zhì)表征：



利用氧氣消耗測定法確定酶的最適溫度、最適pH。

測試酶對一系列潛在底物（烯烴、萜類、其他聚合物）的底物特異性。



通過金屬含量分析、特異性螯合劑抑制實驗及紫外-可見光譜，鑒定酶活性所必需的金屬輔因子及其氧化態(tài)。



4. 測量的數(shù)據(jù)、研究意義及來源



蛋白質(zhì)純化與分子量：SDS-PAGE和尺寸排阻色譜顯示純化蛋白為單一且均一的條帶，表觀分子量約為38.5 kDa。意義：證明成功獲得用于生化研究的純酶，并表明活性形式的Lcp1VH2是單體蛋白。數(shù)據(jù)來自“結(jié)果”部分的“Purification of Lcp1VH2”及對應的圖1。



氧氣消耗活性：實驗顯示，只有當活性Lcp1VH2與膠乳共存時，才能檢測到顯著的氧氣消耗，而熱失活的酶或無底物的對照則無此現(xiàn)象。意義：直接證明了Lcp1VH2是一種依賴橡膠底物的氧化酶，其催化過程消耗氧氣。這是判定其為加氧酶的關(guān)鍵功能證據(jù)。數(shù)據(jù)來自圖2。



降解產(chǎn)物的化學結(jié)構(gòu)：

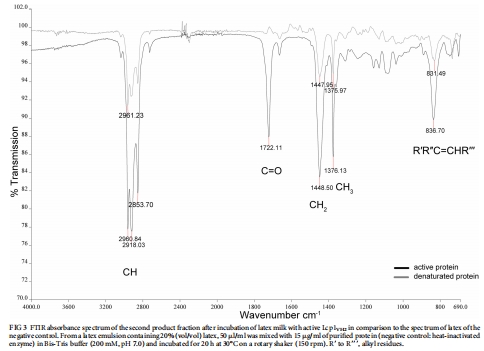

FTIR光譜：在降解產(chǎn)物中檢測到1722 cm-1處的羰基吸收峰，而在對照中無此峰。意義：表明氧化裂解反應在聚合物鏈中引入了羰基官能團。數(shù)據(jù)來自圖3。

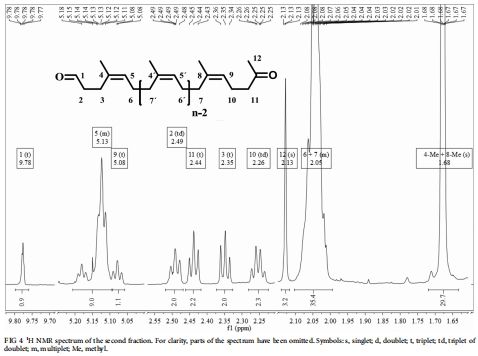

NMR光譜：1H NMR譜中出現(xiàn)了9.78 ppm處的醛基質(zhì)子三重峰和2.13 ppm處的酮基甲基質(zhì)子單峰。意義：明確鑒定出降解寡聚物的末端為醛基（-CHO）和酮基（-COCH3），精確揭示了氧化裂解的化學本質(zhì)。數(shù)據(jù)來自圖4及補充圖S1。



產(chǎn)物鏈長：通過對NMR信號積分估算，分離得到兩組產(chǎn)物的平均異戊二烯單元數(shù)（n）分別為~18和~10。意義：表明裂解是內(nèi)切型的，即從聚合物鏈內(nèi)部隨機位點進行切割，產(chǎn)生不同長度的寡聚物片段。數(shù)據(jù)來自“結(jié)果”部分“Analysis of degradation products via spectral analyses”的文字描述及補充表S1。



酶學性質(zhì)：

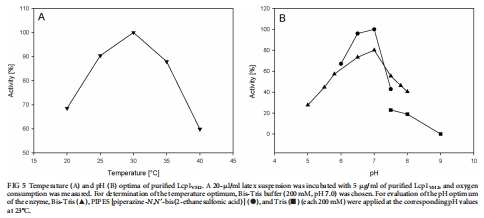

最適條件：酶活性在30°C和pH 7.0時最高。意義：反映了該酶在溫和條件下的催化適應性。數(shù)據(jù)來自圖5。



底物特異性：Lcp1VH2不氧化烯烴、無環(huán)萜（如角鯊烯）或其他結(jié)構(gòu)類似的聚合物（如聚丁二烯、聚反式異戊二烯）。意義：證明該酶對聚（順式-1,4-異戊二烯）橡膠具有高度專一性。數(shù)據(jù)來自“結(jié)果”部分“Biochemical characterization of Lcp1VH2”的文字描述。



金屬輔因子鑒定：



抑制實驗：特異性銅螯合劑乙基黃原酸酯強烈抑制酶活，而鐵螯合劑Tiron影響不大。意義：暗示銅離子對酶活性至關(guān)重要。數(shù)據(jù)來自表1。

金屬含量分析：ICP-OES檢測顯示純化的活性酶中僅含有銅。意義：確證銅是唯一的活性相關(guān)金屬輔因子。數(shù)據(jù)來自“結(jié)果”部分“Identification and characterization of cofactors in purified Lcp1VH2”的文字描述。

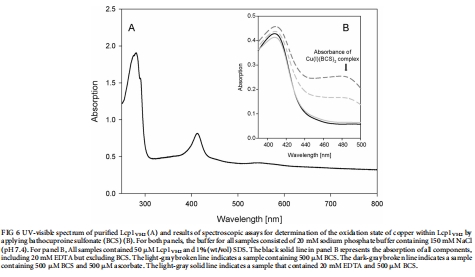

銅的氧化態(tài)：紫外-可見光譜結(jié)合特異性Cu(I)螯合劑BCS的測定表明，純化的活性酶中含有Cu(II)。意義：明確了活性中心金屬的氧化態(tài)，為理解催化機制提供了基礎。數(shù)據(jù)來自圖6及相關(guān)分析。





5. 研究結(jié)論



Lcp1VH2是Gordonia polyisoprenivorans菌株VH2中負責橡膠初始降解的關(guān)鍵酶，它是一種單體蛋白。

該酶作為一種加氧酶，能夠特異性地氧化裂解聚（順式-1,4-異戊二烯）橡膠的順式雙鍵，通過加入氧分子生成末端帶有醛基和酮基的寡聚物，其裂解方式為內(nèi)切機制。

Lcp1VH2具有高度的底物專一性，其最適反應條件為30°C、pH 7.0。

該酶是一種Cu(II)依賴性金屬酶，其活性依賴于二價銅離子。



Lcp1VH2的氨基酸序列含有一個未知功能結(jié)構(gòu)域（DUF2236），這與已知的橡膠加氧酶RoxA（血紅素依賴性）完全不同，表明它可能代表一個全新的細菌加氧酶家族。



6. 詳細解讀：使用丹麥Unisense電極測量數(shù)據(jù)的研究意義

本研究中使用丹麥Unisense公司的模塊化微呼吸系統(tǒng)（配備標準玻璃氧傳感器OX-MR）來測量反應體系中的氧氣消耗。該數(shù)據(jù)是本研究得出核心結(jié)論的基石，具有以下關(guān)鍵意義：



提供了酶催化功能的直接、實時且定量的證據(jù)：在生物化學中，證明一個蛋白是“加氧酶”的最直接標準是證實其催化反應消耗分子氧。Unisense氧電極系統(tǒng)能夠高靈敏度、實時地監(jiān)測密閉反應小室中溶解氧濃度的下降。如圖2所示，只有在活性Lcp1VH2和橡膠膠乳同時存在時，氧氣濃度才出現(xiàn)線性下降。這份動態(tài)的耗氧曲線，以最直觀的方式證明了Lcp1VH2確實能催化以氧氣為底物的反應，從而為其定性為“加氧酶”提供了不可替代的實驗證據(jù)。沒有這份數(shù)據(jù)，后續(xù)所有產(chǎn)物結(jié)構(gòu)分析都將缺乏功能上的起因。

作為高靈敏度、定量的活性測定方法，支撐了全面的酶學表征：Unisense系統(tǒng)測量的耗氧速率被轉(zhuǎn)化為酶的比活性（~1.3 μmol/min/mg）。這個定量的活性值不僅是酶功能強弱的指標，更被作為一把“標尺”用于一系列關(guān)鍵實驗中：



最適條件確定：通過在不同溫度或pH緩沖液中測量耗氧速率，繪制出如圖5所示的活性曲線，從而精確確定了酶的最近反應條件（30°C, pH 7.0）。

底物特異性驗證：在體系中加入其他潛在底物（如角鯊烯、烯烴等）時，未觀察到耗氧速率增加，這定量地證明了Lcp1VH2對橡膠的高度專一性。



抑制劑效應評估：通過比較添加不同金屬螯合劑前后的耗氧速率，量化了各種化合物對酶活的抑制效果（如表1），從而為推斷其活性中心含銅提供了關(guān)鍵的藥理學證據(jù)。



實現(xiàn)了對“惰性”高分子底物反應的可靠檢測：橡膠是一種不溶于水的固體高分子，傳統(tǒng)溶液酶學測定方法往往難以應用。本研究巧妙地將橡膠制備成膠乳乳液，使其均勻分散在反應體系中。Unisense氧電極在這種非均相體系中仍能穩(wěn)定、準確地工作，可靠地監(jiān)測了酶與固-液界面底物反應時的氧氣消耗。這證明了該系統(tǒng)在處理復雜、非傳統(tǒng)底物酶學反應中的適用性。



為與同家族酶（RoxA）的比較提供了客觀的功能指標：文中提到，此前唯一被詳細鑒定的橡膠加氧酶RoxA的比活性為0.3 μmol/min/mg。基于Unisense電極測得的Lcp1VH2的比活性（1.3 μmol/min/mg）為定量比較兩種不同進化起源的橡膠降解酶的催化效率提供了客觀數(shù)據(jù)，從而支持了“Lcp1VH2可能具有更高活性”的論點，突出了本研究的發(fā)現(xiàn)價值。



綜上所述，在這項開創(chuàng)性的酶學研究中，丹麥Unisense氧電極系統(tǒng)遠不止是一個簡單的耗氧記錄儀。它是整個研究的“功能眼睛”和“定量核心”。其提供的實時、高精度的耗氧動力學數(shù)據(jù)，是連接“純化蛋白”與“功能活性”之間的橋梁，是驗證“加氧酶”假說的直接證據(jù)，也是后續(xù)所有酶學性質(zhì)（最適條件、底物譜、抑制特性）得以量化表征的基礎工具。沒有這份由Unisense電極系統(tǒng)提供的堅實、定量的功能數(shù)據(jù)，關(guān)于Lcp1VH2是一種新型銅依賴性橡膠加氧酶的結(jié)論將缺乏最關(guān)鍵的動力學支撐。
