Electric potential microelectrode for studies of electrobiogeophysics

用于電生物地球物理學研究的電勢微電極

來源：J. Geophys. Res. Biogeosci.,119, 1906–1917,



1. 摘要核心內容

該論文摘要指出，沉積物中空間分離的電子供體和受體可以被所謂的“電纜細菌”利用。為了測量電纜細菌在厘米尺度上傳導電子時應產生的電場，研究者構建了電勢微電極。該電極為針形、屏蔽的Ag/AgCl半電池，對環境中的氧化還原活性物質不敏感，尖端直徑為40至100 μm，信號分辨率約為10 μV。在含有活性電纜細菌的海相沉積物中測試顯示，從沉積物-水界面到約20毫米深度，電勢增加了約2 mV，這與根據氧氣、pH和H?S微剖面估計的電流位置和方向一致。EPM還捕捉到了人工沉積物上層毫米尺度內，因上覆水離子濃度變化而引起的擴散電勢的出現和衰減。結果表明，EPM可用于在微生物、生物地球化學和地球物理學研究中，以亞毫米分辨率追蹤電流源和匯。

2. 研究目的

本研究旨在構建一種非破壞性的電勢微電極，用于直接測量由電纜細菌長距離電子傳導所產生的微小電場，從而更詳細地確定電子源和匯的空間分布。具體目標是開發一種能夠在亞毫米尺度工作、在實驗時間范圍內對環境中氧化還原活性化合物不敏感、且信號分辨率足以捕捉高鹽度沉積物中短距離低電流的電極。

3. 研究思路

研究遵循“電極設計與構建 → 性能驗證與優化 → 實際應用”的思路：



電極設計與構建：詳細描述了EPM的制造過程，核心是創建一個長電解質路徑的Ag/AgCl半電池，將其與電極尖端隔離，以減少氧化還原活性物質（如硫化物）擴散干擾。電極采用玻璃管拉制錐形尖端，內部填充瓊脂固化的KCl電解質，并添加外部屏蔽套管以減少電磁噪聲。

性能驗證與優化：



在可控電場中測試EPM的線性響應和準確性。

系統測試不同設計參數（內部電極與尖端距離、尖端形狀、電氯化處理）對抵抗硫化物干擾能力的影響。



在具有陡峭氧化還原梯度的沉積物系統中，測試EPM對氧化還原活性物質的不敏感性，并與氧化還原微電極對比。



實際應用：



將優化后的EPM應用于培養有電纜細菌的海洋沉積物，同步測量O?、pH、H?S和電勢剖面，以關聯電化學過程與電勢分布。



在人工砂柱中，通過改變上覆水鹽度，誘導并測量擴散電勢，展示EPM捕捉其他電化學機制的能力。



4. 測量的數據、研究意義及來源

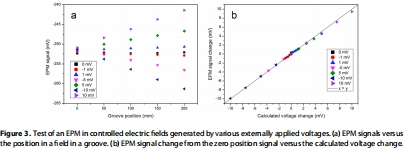

可控電場中的響應：數據顯示，EPM信號變化與施加電壓及其在電場中的位置計算得到的變化緊密相符。意義：確證了EPM能夠可靠地測量其尖端位置的電勢，驗證了其作為測量工具的基本功能。數據來自圖3a和3b。

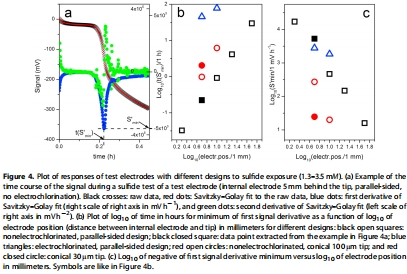

硫化物干擾測試：記錄了不同設計電極在硫化物溶液中信號開始發生漂移的時間。發現增加內部電極與尖端的距離、采用錐形尖端設計、以及對內部Ag電極進行電氯化處理，都能顯著延遲和減弱硫化物對信號的干擾。意義：為電極設計提供了關鍵優化參數，確保了在含硫化物環境（如海洋沉積物）中進行長時間測量的穩定性。數據來自圖4a, b, c。

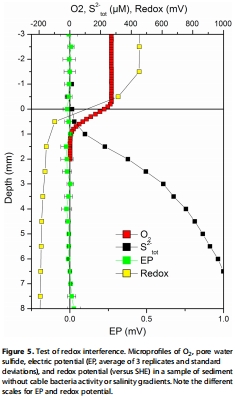

氧化還原梯度不敏感性測試：在具有陡峭氧化還原梯度的沉積物中，EPM信號平穩，而氧化還原微電極信號則劇烈變化。意義：直接證明了EPM測量的是靜電勢，而非氧化還原電位，澄清了兩種測量的本質區別，避免了在解釋自然電勢異常時的混淆。數據來自圖5。

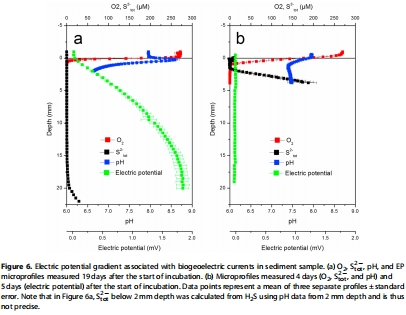

電纜細菌沉積物中的電勢剖面：培養19天后，觀測到電勢從沉積物-水界面處的0 mV線性增加至約18.5 mm深處的+1.85 mV。該區域與孔隙水硫化物耗盡區相對應，并在有氧區觀測到pH峰值。意義：首次直接測繪了由電纜細菌電子長距離傳導產生的電場。電勢梯度的存在、方向與大小，與基于化學剖面（O?消耗、H?S氧化、pH變化）推斷的電子流（從深層硫化物氧化位點流向表層氧氣還原位點）完美吻合，為“電纜細菌”假說提供了最直接的物理證據。數據來自圖6a。



砂柱中的擴散電勢：當降低上覆水NaCl濃度后，EPM立即記錄到沉積物內部的電勢增加，并隨時間因濃度梯度擴散而減小。意義：證明了EPM能夠高分辨率地捕捉和研究由離子擴散等非生物過程引起的動態電勢變化。同時強調在研究電纜細菌時，必須避免或考慮鹽度梯度的影響。數據來自圖7。





5. 研究結論



成功開發了一種針形、屏蔽的Ag/AgCl電勢微電極，具有高空間分辨率（亞毫米）、對氧化還原物質不敏感、高信號穩定性（漂移可校正）的特點。

該EPM能夠可靠地測量沉積物中由電纜細菌活動產生的微小電勢梯度（~2 mV/cm），該梯度與基于化學計量學推斷的電流方向一致，并可通過歐姆定律計算孔隙水電流密度。

EPM同樣適用于測量由離子擴散等其他機制產生的電勢變化。



該電極工具將有助于在微觀尺度上研究“電生物地球化學”過程，并可能用于在野外探索導致大規模電勢異常（如污染含水層上方）的微小生物地球電流。



6. 詳細解讀：使用丹麥Unisense電極/測量系統數據的研究意義

本研究中，雖然核心傳感器是自制的電勢微電極，但整個高精度測量系統的實現離不開丹麥Unisense公司相關儀器的支撐。其提供的數據采集與控制系統在本研究中起到了至關重要的作用：



為高分辨率電勢信號提供了精確的數字轉換與記錄平臺：本研究測量的電勢信號非常微小（毫伏至微伏級）。Unisense的16位模數轉換器（ADC-216） 將EPM輸出的模擬電壓信號轉換為高精度的數字信號。文中提到的約10 μV的信號分辨率，正是依賴于該高精度ADC的數字化能力。沒有這種高分辨率的數字化，電極設計所實現的微小信號檢測能力將無法被準確記錄和分析，電勢剖面中的精細結構（如圖6a中的線性梯度）也將難以分辨。

實現了亞毫米級精度的自動化定位與同步數據采集：研究使用了Unisense的電動微剖面系統來進行電極定位和數據記錄。該系統允許以程序化控制步長（50 μm至1 mm）精確移動EPM，這對于獲取高空間分辨率的垂直電勢剖面至關重要。更重要的是，該系統能夠同步控制并記錄來自多種傳感器（O?、pH、H?S、EPM）的數據。如圖6所示，將電勢剖面與化學剖面在相同位置、相同時間進行關聯比較，是建立電纜細菌電子傳遞機理因果關系的唯一方式。Unisense系統提供的這種多傳感器同步、高精度定位的集成測量能力，是完成這項復雜關聯研究的操作基石。

支撐了動態過程的實時監測與時間序列分析：在擴散電勢實驗中（圖7），研究者需要快速、連續地監測電勢隨鹽度變化而演變的動態過程。Unisense的數據采集系統能夠以設定的時間間隔連續記錄EPM信號，從而捕捉到電勢在擾動后立即響應并隨時間衰減的完整動力學圖像。這種實時、連續的時間序列數據，對于理解非穩態擴散過程至關重要，而傳統的離散手動測量無法實現。



為自制專業傳感器提供了標準化、可靠化的測量接口與環境：研究者自制EPM是一項創新，但需要將其接入一個穩定、低噪聲的測量電路。Unisense的皮安表/毫伏表、ADC以及配套的SensorTrace等軟件，共同構成了一個標準化、低噪聲的電子測量平臺。這個平臺確保了來自自制傳感器的微弱信號能夠被準確放大、數字化和記錄，屏蔽了環境電磁干擾，使得實驗室自研的特殊傳感器得以發揮其最大性能。文中所用定制信號放大器（將信號放大10倍以更好利用ADC量程）也體現了該平臺的靈活性和擴展性。



綜上所述，在本研究中，丹麥Unisense的測量系統（ADC、微剖面儀、軟件）并非主角，但扮演了不可或缺的“高精度數據化橋梁”和“實驗自動化中樞” 的角色。它將自制的前端感知元件（EPM）與后端的數據分析與解釋連接起來，提供了實現亞毫米空間分辨率、微伏信號分辨率、多參數同步測量以及動態過程監測所需的所有技術條件。因此，Unisense系統所保障的高質量、可重復、一體化的數據流，是本研究能夠將電勢微電極從“制造成功”推進到“科學應用成功”的關鍵賦能因素。
