Novel Microelectrode-Based Online System for Monitoring N2O Gas Emissions during Wastewater Treatment

一種新穎的基于微電極在線系統可用于廢水處理過程中一氧化二氮氣體的監測

來源：Environ. Sci. Technol. 2014, 48, 12816?12823



1. 摘要核心內容

該論文摘要指出，克拉克型一氧化二氮（N?O）微電極通常用于測量溶解態的N?O，但此前未在氣相應用中進行測試，以直接量化廢水處理系統排放的N?O。本研究測試并驗證了N?O微電極用于在線氣體測量的可行性，評估了其受溫度、氣體流速、氣體成分、氣壓和濕度的影響。研究發現傳感器信號與溫度呈指數相關，而氣體流速、成分、壓力和濕度對信號沒有影響。其中兩個傳感器在不同N?O濃度范圍（0-422.3， 0-50， 0-10， 0-2 ppmv）內均表現出線性響應。研究還使用其中一個微傳感器監測了兩個進行氨氧化或亞硝酸鹽氧化的實驗室規模序批式反應器（SBR）的N?O排放動態，并將結果與其他兩種分析方法進行了比較。結果表明，這些微電極能夠準確描述N?O排放，支持其用于評估廢水處理系統中的氣態N?O排放。與傳統測量技術相比，該傳感器的優勢包括更寬的N?O通量定量范圍，以及一個測量系統即可同時評估液相和氣相的N?O動態。

2. 研究目的

本研究旨在測試和驗證將丹麥Unisense公司的克拉克型N?O微電極應用于氣相在線測量的可行性。具體目標是：（1）評估該傳感器在不同環境條件（溫度、流速、氣體成分、濕度、壓力）下的性能；（2）確定其在不同濃度范圍內的線性響應、檢測限和響應時間；（3）通過將其應用于實際實驗室廢水處理反應器（SBR）的在線監測，并將其結果與商用在線氣體分析儀和離線氣相色譜-電子捕獲檢測器（GC-ECD）分析結果進行比較，驗證其在實際系統中的可靠性與準確性。

3. 研究思路

研究采用“基礎性能測試 → 實際應用驗證”的兩步走思路：



全面的傳感器性能表征：在受控條件下，對多個N?O微電極進行一系列測試，包括：線性響應測試、重復性與隨機峰值測試、氣體類型（空氣/氮氣）和流速影響測試、響應時間測定、信號漂移測試、溫度依賴性測試、濕度影響測試以及微小壓力變化影響測試。



實際廢水處理系統驗證：將經過性能表征的傳感器，應用于兩個實驗室規模的SBR（一個富集氨氧化菌AOB，一個富集亞硝酸鹽氧化菌NOB），在線監測其一個運行周期內的N?O排放動態。將傳感器獲得的連續數據，與商用在線N?O分析儀的測量結果以及定期采集氣體樣品進行GC-ECD離線分析的結果進行同步比較，以驗證傳感器在真實、動態生物處理過程中的準確性和可靠性。



4. 測量的數據、研究意義及來源

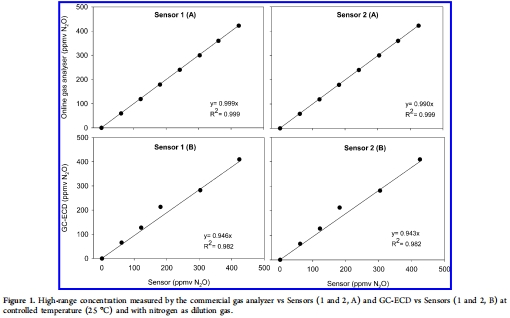

線性響應：在兩個傳感器上測試了0-422.3 ppmv、0-50 ppmv、0-10 ppmv和0-2 ppmv等多個濃度范圍。傳感器在所有范圍內均顯示出優異的線性（r2 ≥ 0.999），且在高達422.3 ppmv時也未出現信號飽和。意義：證明了該傳感器具有極寬的動態檢測范圍，既能檢測極低濃度（0.2 ppmv），也能應對廢水處理中可能出現的高濃度N?O峰值，適用性廣。數據來自圖1（高范圍驗證）、圖2A，B（低范圍驗證）及支持信息圖S4。





重復性與隨機峰值響應：傳感器在經歷5次0與10.4 ppmv N?O的濃度交替變化后，信號波動極小（標準偏差約0.1 mV）。在0-50 ppmv隨機濃度變化測試中，校準曲線決定系數仍達0.999。意義：表明傳感器具有出色的重復性、穩定性和快速響應能力，能夠準確追蹤氣體濃度的快速、波動變化。數據來自“結果與討論”中“Repetitive and Random Peak Tests”部分的文字描述及支持信息圖S5。

氣體類型與流速影響：使用空氣或氮氣作為稀釋氣體，對傳感器信號無影響。氣體流速在0.2至4 L/min范圍內變化，也不影響傳感器的“零電流”（本底信號）。意義：表明傳感器信號不受背景氣體成分和流速干擾，這使其適用于好氧、缺氧等不同氣體環境的循環研究，且對采樣氣流速要求寬松。數據來自支持信息表S2，A和B。

響應時間：傳感器達到90%穩定信號的平均響應時間為15.4 ± 1.8秒。意義：響應速度遠快于同類液相傳感器，使其能夠捕捉氣相中快速變化的N?O排放事件。數據來自支持信息表S3。

信號漂移：四個傳感器在5小時無N?O環境中的信號漂移率極低（介于-0.046至0.021 mV/h）。意義：證實傳感器具有很高的短期信號穩定性，適合進行數小時的連續在線監測，而由漂移引入的誤差可忽略。數據來自“結果與討論”中“Signal Drift over Time”部分的文字描述。

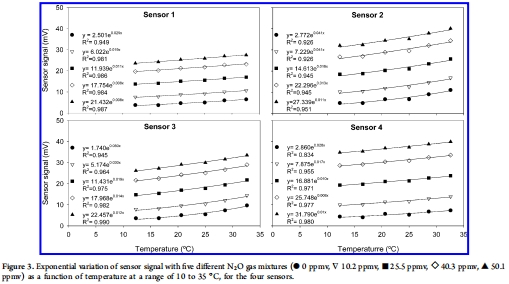

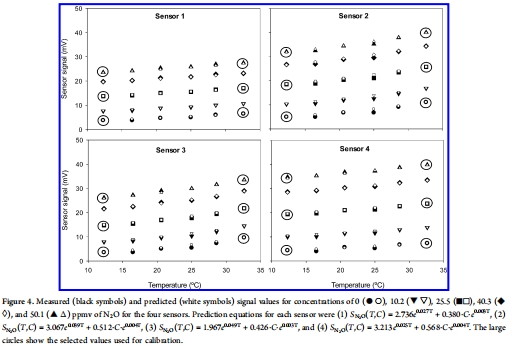

溫度依賴性：傳感器信號隨溫度升高呈指數增加。在12.3°C至32.6°C范圍內，不同傳感器的信號增幅在3.27至7.10 mV之間。若不進行溫度校正，在12.3°C和32.6°C下測量25 ppmv N?O，會產生平均-16.7%和+25.1%的誤差。意義：明確了溫度是影響傳感器讀數的最關鍵環境因素，必須進行校正。研究提出了基于兩個溫度下三點校準的預測公式（式1），可高精度（預測誤差<1.03%）校正溫度影響。數據來自圖3、圖4及支持信息圖S6-S8。

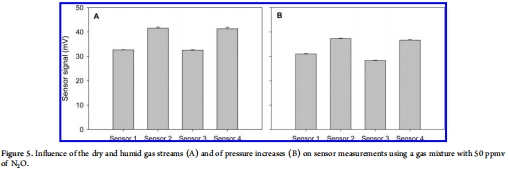

濕度與壓力影響：在干燥和加濕（經水洗瓶）的氮氣流中，傳感器信號差異≤0.63%。系統壓力增加約11%時，信號變化≤0.20%。意義：證明氣體濕度和微小的壓力波動對傳感器信號無顯著影響。這是一個重要優勢，因為大多數商用在線分析儀需要復雜的樣品預處理（如除濕），而該傳感器可直接測量含濕氣體。數據來自圖5A（濕度）和圖5B（壓力）。

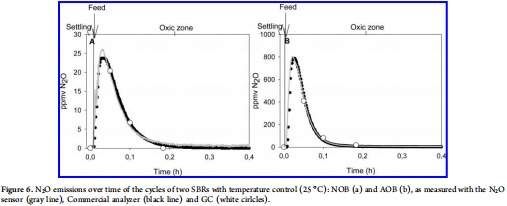

SBR中N?O排放動態監測：傳感器成功捕捉了兩個SBR反應器在曝氣階段的N?O排放特征。在AOB-SBR中，監測到曝氣初期的高峰值，隨后降至2-4 ppmv的低水平；在NOB-SBR中，監測到較低濃度的排放峰。傳感器獲得的連續曲線與商用在線分析儀高度一致，與GC-ECD離散點數據趨勢相符。計算的總排放量在兩種方法間差異很小。意義：在實際復雜的生物處理系統中驗證了傳感器的可靠性。它能夠準確、連續地揭示N?O排放的瞬時動態（如沉降期積累、曝氣期釋放），這對于理解N?O產生機理和優化工藝以減少排放至關重要。數據來自圖6a（NOB-SBR）和圖6b（AOB-SBR）。





5. 研究結論



成功驗證了Unisense克拉克型N?O微電極用于氣相在線監測的可行性。該傳感器在寬濃度范圍（0.2-422.3 ppmv）內響應線性良好，且不受氣體流速、成分、濕度和微小壓力變化的影響。

溫度是唯一需要校正的關鍵參數，研究建立并驗證了有效的溫度校正模型，僅需兩個溫度下的三點校準即可實現高精度預測。

該傳感器具有響應快、信號穩定、無需復雜樣品預處理等優點，特別適合監測動態變化的氣體排放。



在實驗室SBR中的實際應用表明，該傳感器能可靠地在線監測N?O排放動態，其結果與標準分析方法高度一致。它為同時研究廢水處理中液相和氣相的N?O動態提供了集成化的單系統解決方案。



6. 詳細解讀：使用丹麥Unisense電極測量數據的研究意義

本研究中，所有核心的N?O濃度數據均通過丹麥Unisense公司的克拉克型N?O氣體微傳感器連接高靈敏度皮安表系統采集。該傳感器提供的測量數據在本研究中具有以下深遠的科學意義和應用價值：



實現了對N?O排放動態的“原位”、“在線”、“高時間分辨率”捕捉：傳統離線GC-ECD方法只能提供離散時間點的“快照”，可能錯過短暫的排放峰值。商用在線分析儀雖能連續監測，但往往響應較慢且需要大流量樣品預處理。Unisense微電極系統以其秒級響應時間和連續實時記錄能力，首次在氣相監測中實現了對廢水處理過程中N?O產生與釋放動力學的“高清錄像”式描繪（如圖6所示）。這種高時間分辨率數據對于解析N?O產生的瞬時機制（如曝氣開始瞬間由于溶解氧變化觸發的過程）是不可或缺的。

驗證了微傳感器在復雜、多變實際環境中的可靠性與魯棒性：通過系統測試獲得的數據（線性、抗干擾、穩定性等）表明，Unisense N?O微電極并非一個只能在理想實驗室條件下工作的脆弱儀器。它能耐受廢水處理系統尾氣中常見的水汽、不同的背景氣體（空氣/N?）以及流速波動。這些數據賦予了研究者使用該工具進行復雜環境監測的信心，使其從一種探索性方法轉變為一個可靠的數據采集工具。特別是證實濕度和壓力影響極小，極大地簡化了現場應用的采樣系統設計。

為精確量化N?O排放通量和解析產生機理提供了關鍵技術數據：在SBR實驗中，傳感器數據不僅顯示了峰值，更重要的是提供了完整的濃度-時間曲線，使得精確計算整個循環的N?O累積排放量成為可能（文中比較了AOB與NOB反應器的總排放量）。同時，高分辨率曲線清晰揭示了N?O排放與工藝階段（如沉降、曝氣起始）的精確耦合關系，這為在機理層面理解“誰、在何時、何條件下產生N?O”提供了最直接的證據，遠超離散采樣所能達到的解析度。



展現了構建“氣-液”一體化N?O監測體系的獨特潛力：論文強調，該氣體微傳感器與Unisense已有的溶解態N?O微電極原理相同。這意味著，使用同一品牌和原理的傳感器，可以同步、協調地監測生物膜/絮體內部（液相）的N?O濃度梯度與釋放到大氣（氣相）的N?O通量。本研究的氣相驗證數據，為未來實現這種“從微觀機理到宏觀排放”的全鏈路N?O監測和模型校準鋪平了道路，這是使用不同原理的氣相和液相分析儀難以實現的。



綜上所述，在這項方法學與應用結合的研究中，丹麥Unisense N?O微電極系統提供的測量數據，是連接“傳感器性能”與“實際科學問題”的橋梁。其提供的高精度、高時間分辨率、抗干擾的連續濃度信號，不僅全面驗證了該技術本身在氣相監測領域的卓越性能，更重要的是，它作為一種強大的新型感知工具，使得環境科學家和工程師能夠以前所未有的清晰度“看見”并量化廢水處理過程中重要的溫室氣體N?O的動態行為，從而為深入理解其產生機制、開發減排策略提供了至關重要的數據基礎。
