在生物電阻抗測(cè)量領(lǐng)域，無(wú)論是電阻抗掃描成像、電阻抗斷層成像還是寬頻阻抗譜分析，電極作為最前端的檢測(cè)器件，其性能是決定整個(gè)系統(tǒng)成像質(zhì)量與信號(hào)保真度的基石。長(zhǎng)期以來(lái)，電極的優(yōu)化設(shè)計(jì)陷于一個(gè)經(jīng)典的工程權(quán)衡：增大電極尺寸可降低極化阻抗、提高靈敏度，卻會(huì)犧牲圖像分辨率；而追求小型化以提升分辨率時(shí)，又會(huì)面臨極化阻抗激增、測(cè)量靈敏度下降的窘境。當(dāng)單純從幾何參數(shù)調(diào)整無(wú)法破局時(shí)，從材料科學(xué)入手，探究不同電極材料的本征極化特性，便成為了一條關(guān)鍵的技術(shù)路徑。本文旨在深度解讀一項(xiàng)針對(duì)銀、鉑、玻碳、金、銅五種常見(jiàn)電極材料的系統(tǒng)性研究，剖析其極化阻抗、測(cè)量準(zhǔn)確度與穩(wěn)定性的內(nèi)在規(guī)律，為不同應(yīng)用場(chǎng)景下的電極選型提供堅(jiān)實(shí)的實(shí)驗(yàn)依據(jù)與深層洞見(jiàn)。

一、電極優(yōu)化的核心矛盾與材料破局思路

電極工作的物理基礎(chǔ)是電化學(xué)界面。當(dāng)金屬電極浸入電解液（如生理鹽水或組織液），界面處會(huì)形成復(fù)雜的“電雙層”結(jié)構(gòu)，其特性可用一個(gè)界面電阻與一個(gè)電容并聯(lián)的模型來(lái)近似描述。這個(gè)界面的阻抗，即極化阻抗，與電極材料、形狀、溶液離子濃度等多種因素緊密相關(guān)，且難以用簡(jiǎn)單的數(shù)學(xué)模型精確量化。這使得微電極的設(shè)計(jì)優(yōu)化充滿挑戰(zhàn)。

過(guò)往研究指出了明確的問(wèn)題方向：王化祥等人指出電極寬度影響極化阻抗與內(nèi)部電場(chǎng)；Wang等證實(shí)幾何參數(shù)直接關(guān)乎靈敏度；Pliquett與Schwan則警示，電極微小化會(huì)加劇寄生電容效應(yīng)，使測(cè)量偏離理想模型。這些研究共同勾勒出一個(gè)輪廓：在成像應(yīng)用中，大電極與小電極各有利弊，形成一對(duì)難以調(diào)和的矛盾。因此，研究者們自然將目光轉(zhuǎn)向材料本身。Pliquett明確提示應(yīng)關(guān)注電極材料與形狀；冉鵬等人嘗試采用銅鍍金材料以降低接觸阻抗；Mirtaheri等對(duì)比了金、銀、鉑等材料的極化阻抗，但其研究頻率范圍較窄，且未包含常用的銅電極，也未評(píng)估其測(cè)量準(zhǔn)確度與穩(wěn)定度。

為了填補(bǔ)這些研究空白，一項(xiàng)研究建立了系統(tǒng)的仿真與實(shí)驗(yàn)方法，在1 Hz至100 kHz的寬頻范圍內(nèi)（覆蓋EIS、EIT及IS的典型頻段），對(duì)上述五種電極材料進(jìn)行了全面的極化特性評(píng)估。實(shí)驗(yàn)采用經(jīng)典的四電極法鹽水槽模型，使用高精度LCR電橋（TH2830）進(jìn)行阻抗譜掃頻測(cè)量，核心在于比較不同材料在小型化設(shè)計(jì)趨勢(shì)下的綜合性能。

二、方法論：從等效電路到性能量化指標(biāo)

理解該研究，首先需厘清其分析框架。表面微電極測(cè)量的核心物理模型，是一個(gè)包含電極本體電阻、電雙層電容、界面電阻以及溶液本體電阻的等效電路。該電路的阻抗頻率特性呈現(xiàn)出規(guī)律性的變化，存在兩個(gè)關(guān)鍵截止頻率：界面阻抗截止頻率（f_c）和溶液阻抗截止頻率（f_b）。

研究的關(guān)鍵在于識(shí)別出那個(gè)最適合進(jìn)行水體電導(dǎo)率（或電阻）測(cè)量的“黃金頻段”，即f_c << f << f_b的頻率區(qū)間。在此區(qū)間內(nèi)，電極的極化阻抗影響最小，測(cè)量得到的阻抗值幾乎完全由溶液本體電阻決定，從而獲得最高的測(cè)量準(zhǔn)確度與靈敏度。因此，評(píng)估一種電極材料的優(yōu)劣，本質(zhì)上就是評(píng)估其能否在更寬的頻率范圍內(nèi)，更快地“進(jìn)入”這個(gè)黃金頻段，并在此區(qū)間內(nèi)保持穩(wěn)定、線性的響應(yīng)。

研究設(shè)立了三個(gè)核心量化指標(biāo)來(lái)綜合評(píng)價(jià)電極材料：

1.極化阻抗比：通過(guò)比較低頻（如50 Hz）與高頻（如100 kHz）的測(cè)量阻抗，近似估算極化阻抗與溶液電阻的比值。該比值越小，表明在相同測(cè)量條件下，由電極界面引入的誤差越小，靈敏度越高。

2.線性匹配度：在假定黃金頻段內(nèi)，電極測(cè)得的電導(dǎo)值應(yīng)與溶液真實(shí)電導(dǎo)率呈高度線性關(guān)系。通過(guò)線性擬合的相關(guān)系數(shù)（R2）來(lái)評(píng)估，匹配度越高，說(shuō)明電極在該頻率下的響應(yīng)越理想，越適合用于定量測(cè)量。

3.測(cè)量可靠度：以變異系數(shù)（Coefficient of Variation,CV）表征在固定條件下多次測(cè)量結(jié)果的一致性。變異系數(shù)越小，表明電極的重復(fù)性與穩(wěn)定性越好。

三、五大電極材料性能的深度對(duì)比與解讀

通過(guò)對(duì)實(shí)驗(yàn)數(shù)據(jù)的深入挖掘，五種電極材料的性能畫(huà)像清晰呈現(xiàn)，其差異遠(yuǎn)超簡(jiǎn)單的“好”與“壞”，而是各具特色，適用于不同的應(yīng)用場(chǎng)景。

1.阻抗譜與適用頻帶分析

阻抗譜圖是觀察電極頻率響應(yīng)的窗口。銀、鉑、玻碳三種材料的譜圖形態(tài)最為理想，均在較早的頻率便進(jìn)入了阻抗幅值平坦、相位趨近于零的“黃金頻段”。具體而言，銀電極在約120 Hz以上，鉑電極和玻碳電極在約50 Hz以上，其響應(yīng)即主要由溶液電阻主導(dǎo)。這表明它們能有效抑制低頻極化效應(yīng)，擁有寬廣的適用頻帶。

金電極的表現(xiàn)則有所不同，其阻抗譜顯示，直到約1 kHz以上才進(jìn)入適合測(cè)量的頻段。銅電極的譜圖最為特殊，其曲線不規(guī)則，且在研究的最高頻點(diǎn)（100 kHz）仍未完全進(jìn)入理想的平坦區(qū)，預(yù)示其界面過(guò)程復(fù)雜且不穩(wěn)定。

2.極化阻抗比：靈敏度的直接度量

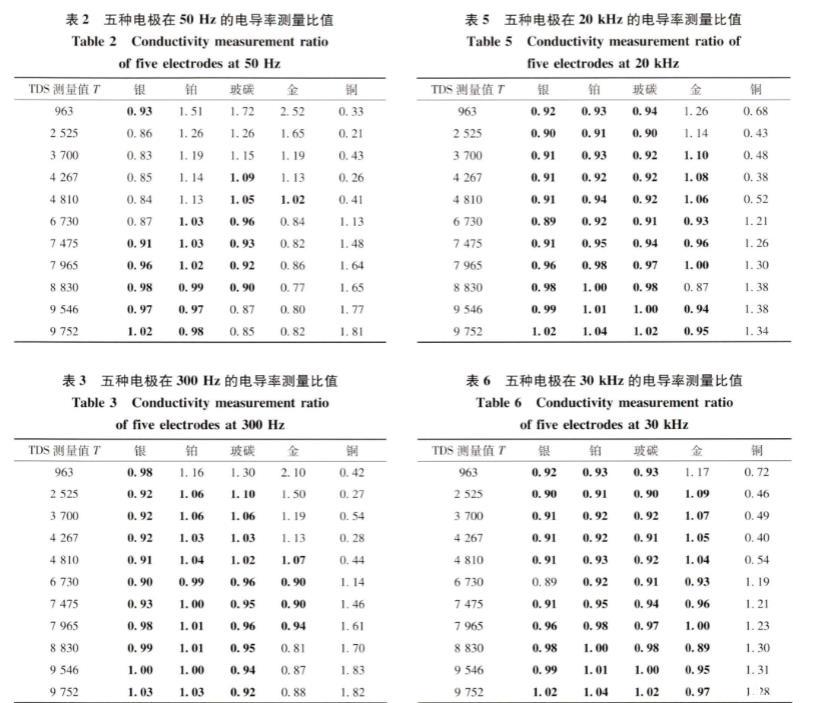

極化阻抗比的對(duì)比結(jié)果非常直觀。在50 Hz低頻下，銀電極的極化阻抗最小，最大未超過(guò)溶液電阻本身；鉑電極約為溶液電阻的3倍；玻碳電極約為18倍；金電極則高達(dá)60倍；銅電極的比值不僅大，且隨溶液電導(dǎo)率變化無(wú)規(guī)律，穩(wěn)定性差。在高頻（75 kHz）下，銀、鉑、玻碳電極的極化阻抗均降至溶液電阻的1%左右，表現(xiàn)出極高的靈敏度；金電極約為10%；而銅電極仍高達(dá)16%，且波動(dòng)劇烈。

結(jié)論一：在極化阻抗（靈敏度）指標(biāo)上，銀 > 鉑 ≈ 玻碳 > 金 > 銅。銀電極具有絕對(duì)優(yōu)勢(shì)。

3.線性匹配度：測(cè)量準(zhǔn)確度的保障

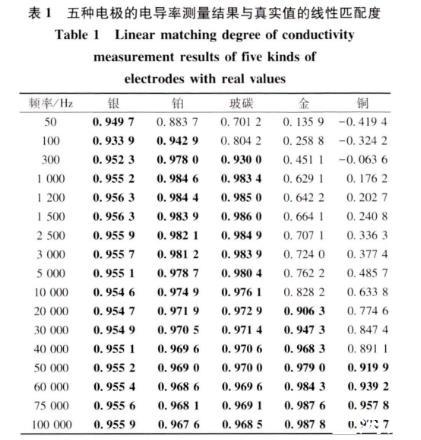

線性匹配度評(píng)估了電極將物理量（阻抗）轉(zhuǎn)換為目標(biāo)參數(shù)（電導(dǎo)率）的準(zhǔn)確性。鉑和玻碳電極表現(xiàn)最佳，在300 Hz至100 kHz的極寬范圍內(nèi)，線性匹配度（R2）均保持在0.97-0.98的高水平。銀電極在50 Hz至100 kHz全頻段內(nèi)，匹配度穩(wěn)定在0.93-0.96之間，表現(xiàn)穩(wěn)健。金電極僅在40 kHz以上才達(dá)到0.96以上的高匹配度。銅電極僅在75-100 kHz的狹窄高頻段內(nèi)匹配度尚可（0.95-0.97），且數(shù)值上仍遜于金電極。

結(jié)論二：在寬頻帶測(cè)量準(zhǔn)確度上，鉑 ≈ 玻碳 > 銀 > 金 > 銅。鉑和玻碳是寬頻測(cè)量的理想選擇。

4.可靠度：重復(fù)性的終極考驗(yàn)

可靠度是工程應(yīng)用中被低估卻至關(guān)重要的指標(biāo)。在50 Hz低頻、電導(dǎo)率為4444μS/cm的溶液中進(jìn)行重復(fù)性測(cè)試，五種電極的變異系數(shù)天差地別：銀電極（0.03%）和玻碳電極（0.10%）表現(xiàn)出色，穩(wěn)定性極佳；鉑電極（1.34%）和銅電極（1.81%）尚在可接受范圍波動(dòng)；而金電極的變異系數(shù)高達(dá)7.58%，表明其測(cè)量結(jié)果分散程度大，重復(fù)性較差。

結(jié)論三：在測(cè)量可靠度（重復(fù)性）上，銀 > 玻碳 > 鉑 > 銅 > 金。銀和玻碳的穩(wěn)定性突出，而金電極的穩(wěn)定性存在明顯問(wèn)題。

四、綜合性能研判與應(yīng)用場(chǎng)景選擇

將三項(xiàng)核心指標(biāo)綜合考量，才能對(duì)電極材料做出公允的評(píng)價(jià)。若以排名賦分（5至1分），我們可以得到如下綜合畫(huà)像：

銀電極：靈敏度最高（5分），可靠度最高（5分），寬頻準(zhǔn)確度優(yōu)良（3分）。綜合得分13分。其最大優(yōu)勢(shì)在于極低的極化阻抗和超凡的穩(wěn)定性，在追求高靈敏度、高重復(fù)性的單頻或窄帶測(cè)量（如部分EIT系統(tǒng)）中堪稱(chēng)王牌。

鉑電極：靈敏度很高（4分），寬頻準(zhǔn)確度最優(yōu)（5分），可靠度良好（3分）。綜合得分12分。鉑電極性能全面均衡，尤其在寬頻帶內(nèi)保持高線性度，是進(jìn)行阻抗譜（IS）研究的絕佳選擇。

玻碳電極：靈敏度高（3分），寬頻準(zhǔn)確度最優(yōu)（5分），可靠度極高（4分）。綜合得分12分。其性能與鉑電極高度接近，且在可靠度上略勝一籌，是鉑電極強(qiáng)有力的競(jìng)爭(zhēng)對(duì)手，同樣極其適合寬頻測(cè)量。

金電極：靈敏度較低（2分），僅高頻段準(zhǔn)確度高（2分），可靠度最差（1分）。綜合得分5分。金電極性能存在明顯短板，其不穩(wěn)定的重復(fù)性可能給長(zhǎng)期監(jiān)測(cè)或定量分析帶來(lái)風(fēng)險(xiǎn)。盡管在高頻下可用，但并非優(yōu)先推薦的材料。

銅電極：靈敏度最低（1分），準(zhǔn)確度適用范圍窄（1分），可靠度一般（2分）。綜合得分4分。其極化阻抗大、不穩(wěn)定、線性度有限的特性，在精密生物阻抗測(cè)量中應(yīng)謹(jǐn)慎使用。

五、對(duì)工程與科研實(shí)踐的啟示

本研究結(jié)論對(duì)EIS、EIT及IS領(lǐng)域的設(shè)計(jì)者與研究者具有明確的指導(dǎo)價(jià)值：

1.放棄“唯靈敏度論”或“唯成本論”：電極選型需基于應(yīng)用場(chǎng)景進(jìn)行多維權(quán)衡。追求極高靈敏度與穩(wěn)定性的單頻測(cè)量，銀電極是首選。而需要進(jìn)行寬頻掃頻、獲取組織或細(xì)胞介電譜信息的研究，鉑或玻碳電極因其優(yōu)異的寬頻線性度而更為適合。

2.關(guān)注可靠度這一隱性指標(biāo)：金電極的例子警示我們，忽略測(cè)量的重復(fù)性與穩(wěn)定性，可能導(dǎo)致實(shí)驗(yàn)數(shù)據(jù)波動(dòng)大、結(jié)論不可靠。在需要長(zhǎng)期、動(dòng)態(tài)監(jiān)測(cè)的應(yīng)用中（如細(xì)胞培養(yǎng)監(jiān)測(cè)、長(zhǎng)期生理監(jiān)護(hù)），電極材料的穩(wěn)定性和抗腐蝕性（銀易硫化，銅易氧化）必須納入考量。

3.銅電極的審慎使用：盡管成本低廉，但銅電極的綜合性能在五種材料中墊底，特別是在鹽水環(huán)境（模擬細(xì)胞外液）中極化特性不穩(wěn)定。這提示，在生物測(cè)量領(lǐng)域，若無(wú)特殊表面處理或涂層保護(hù)，應(yīng)避免直接使用裸銅電極。

4.研究結(jié)論的擴(kuò)展性：本研究在離子導(dǎo)電性良好的鹽水溶液中進(jìn)行，此時(shí)電極極化效應(yīng)最為顯著。當(dāng)電極應(yīng)用于人體組織（其離子遷移率低于液體）時(shí)，極化阻抗通常會(huì)減小，因此電極的實(shí)際表現(xiàn)可能優(yōu)于本研究中的評(píng)測(cè)結(jié)果。這為本研究的結(jié)論提供了更安全的應(yīng)用邊界。

綜上所述，電極材料的抉擇是一門(mén)平衡的藝術(shù)。銀、鉑、玻碳是生物阻抗測(cè)量領(lǐng)域的“優(yōu)等生”，但各自擅長(zhǎng)不同的“科目”。銀是靈敏度與穩(wěn)定性的“單項(xiàng)冠軍”，鉑與玻碳則是寬頻準(zhǔn)確測(cè)量的“全能選手”。而金與銅材料，則因其各自的顯著缺陷，需要在特定條件和充分驗(yàn)證下方可考慮。這項(xiàng)研究通過(guò)系統(tǒng)的實(shí)驗(yàn)數(shù)據(jù)，將電極材料從“經(jīng)驗(yàn)選擇”推向“量化選型”，為提升生物電阻抗技術(shù)的測(cè)量質(zhì)量與可靠性奠定了關(guān)鍵的材料學(xué)基礎(chǔ)。
