在心血管疾病研究中，心臟類器官作為模擬心臟發育與病理的前沿模型，其電生理特性記錄始終面臨重大挑戰。傳統二維微電極陣列（MEA）僅能捕獲類器官基底平面的信號，無法解析電信號在三維結構中的傳播動態，導致心律失常等復雜疾病的建模嚴重受限。這一瓶頸阻礙了類器官技術在藥物篩選和機制研究中的深度應用，亟需突破性解決方案。

約翰斯·霍普金斯大學團隊開發的形狀自適應殼裝微電極陣列（shell MEA）實現了關鍵突破。其核心創新在于基于自折疊雙分子層原理：陣列由四個十字形片段構成，在水溶液中自主折疊成籠狀結構，無縫包裹整個類器官表面。這種設計無需外部干預，避免了手動操作的誤差，同時保持光學透明性，允許同步進行鈣離子成像驗證電生理傳播模式。

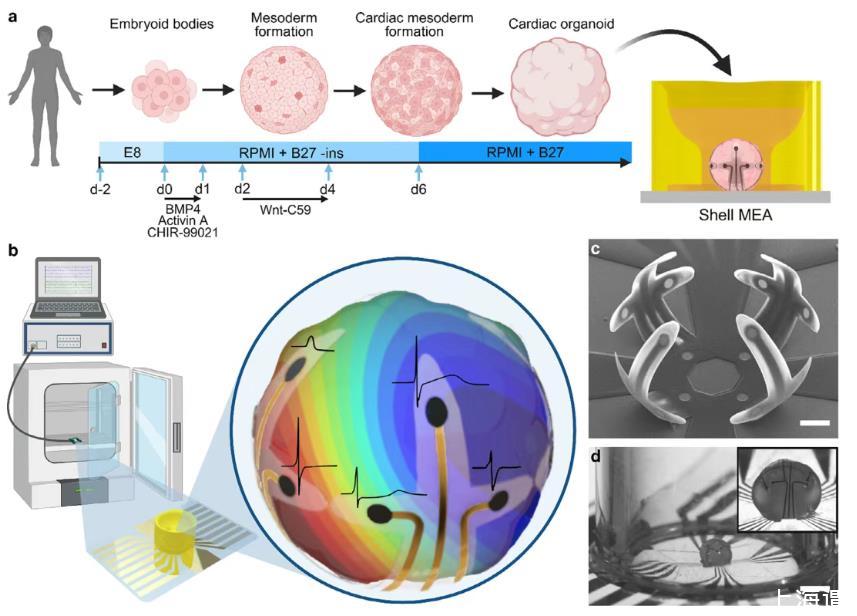

圖1. shell MEA與3D打印微孔集成用于心臟類器官封裝

shell MEA的幾何結構高度定制化，可適配0.5–1.5 mm直徑的類器官。16個高密度電極均勻分布于類器官上、中、下區域，確保全表面信號采集。相比傳統二維陣列僅覆蓋基底的局限，這種全覆蓋設計首次實現了類器官三維電活動的完整捕獲，為解析心律失常的傳導路徑奠定基礎。

制造工藝采用五層光刻掩模技術：在石英晶圓上逐層沉積鍺犧牲層、SU-8絕緣層、金電極及PEDOT:PSS導電聚合物涂層。關鍵突破在于通過調控SU-8雙分子層的交聯度與厚度，精確控制折疊角度和時間。這種精密工藝使陣列在水溶液中可靠自組裝，避免了傳統方法中復雜的機械封裝步驟。

為確保類器官精準定位，團隊結合摩方精密microArch®S240 3D打印機（精度10μm）與生物相容性樹脂（BIO）制造定制微孔板。微孔板經UV固化后與shell MEA基底牢固粘合，形成完整檢測系統。這一集成方案消除了手動定位誤差，為高通量藥物篩選提供了可重復的制造平臺，顯著提升實驗效率。

在9天長期監測中，團隊驗證了shell MEA在藥物毒性評估中的可靠性。異丙腎上腺素（10μM）處理使場電位振幅增加81%、跳動頻率上升84%、持續時間延長12%，完全符合其正性變時變力作用的藥理特性。E-4031（1μM）則導致頻率下降34%、持續時間延長64%，精準模擬了hERG通道阻滯引發的心律失常風險，與臨床前數據高度一致。

局部激活時間（LAT）檢測是三維映射的核心。團隊采用最大斜率法（非振幅法），將LAT檢測準確率提升至87.5%，遠超傳統方法的69.6%。這種改進源于算法對噪聲的抑制能力，使激活時間分析更可靠，避免了因振幅波動導致的誤判。

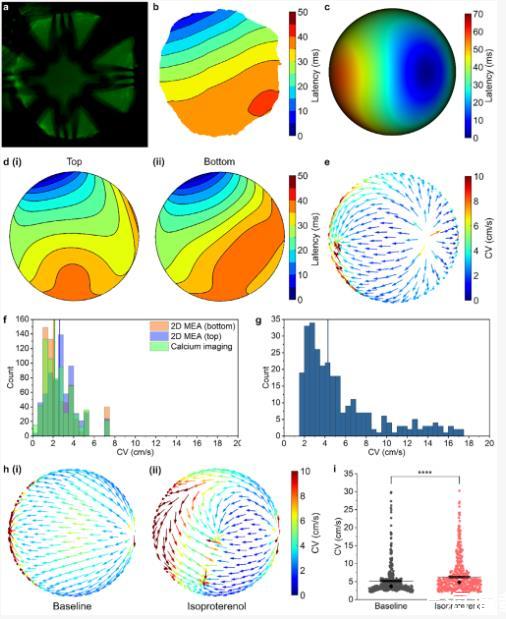

圖3D傳導速度映射及與鈣成像的一致性驗證。

通過徑向基函數插值算法，16個電極數據被轉化為全表面激活序列。例如，自發跳動類器官的電信號呈現從左至右的傳播路徑，延遲約15 ms。這種三維等時線圖首次直觀展示了類器官內電活動的空間異質性，為心律失常機制研究提供了新視角。

傳導速度（CV）分析進一步凸顯技術優勢。三維電生理映射測得CV為5.12 cm/s，而鈣成像因時空分辨率限制顯示較低值。異丙腎上腺素處理后，CV升至6.28 cm/s，且傳播模式呈現區域異質性——提示類器官內細胞類型分布不均。這種空間分辨能力是傳統二維技術無法實現的。

殼層MEA的透明性優勢在于同步鈣成像驗證。電生理映射與鈣成像激活圖高度相關，但CV值更高，揭示了鈣成像的二維投影局限性。例如，鈣成像因光毒性與穿透深度限制，無法捕捉深層信號傳播，而shell MEA的全表面記錄則解決了這一根本缺陷。

作為實驗人員，我特別關注其操作簡化性。自折疊設計使陣列在水溶液中自動包裹類器官，無需專業人員干預，顯著降低實驗門檻。對比膜片鉗技術需解離類器官的破壞性操作，shell MEA實現了真正無創、長期的動態監測，這對心律失常的慢性機制研究至關重要。

在藥物響應分析中，E-4031的測試數據尤為關鍵。頻率下降34%與持續時間延長64%的量化結果，直接關聯到QT間期延長的心臟毒性風險。這種精準量化能力，使shell MEA成為藥物心臟安全性評估的可靠工具，避免了傳統光學成像的光漂白干擾。

技術擴展?jié)摿薮蟆Ｆ渚A級制造兼容性（基于MEMS工藝）支持大規模生產，為高通量藥物篩選提供硬件基礎。未來可快速遷移至腦類器官或骨骼肌類器官模型，例如腦類器官的神經電活動三維映射將受益于相同的技術邏輯。

總結而言，shell MEA不僅解決了心臟類器官電生理記錄的三維瓶頸，更通過高精度、高通量設計重構了類器官研究范式。它將電生理數據從“點-面”提升至“體-場”，使心律失常機制的解析從宏觀描述深入到空間異質性層面。這種技術突破為個性化醫療和精準藥物開發提供了前所未有的實驗平臺，其價值遠超當前心血管領域，將推動整個類器官技術向功能化、應用化邁進。
